Systemprincip

Förklaring
CL11 Poolsystem
AA25 Apparatlåda
BT51 Temperaturgivare, pool
EP5 Värmeväxlare, pool
GP9 Cirkulationspump, pool
GP12 Laddpump, pool
HQ4 Smutsfilter
QN19 Växelventil, pool
Dockning till pool
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.

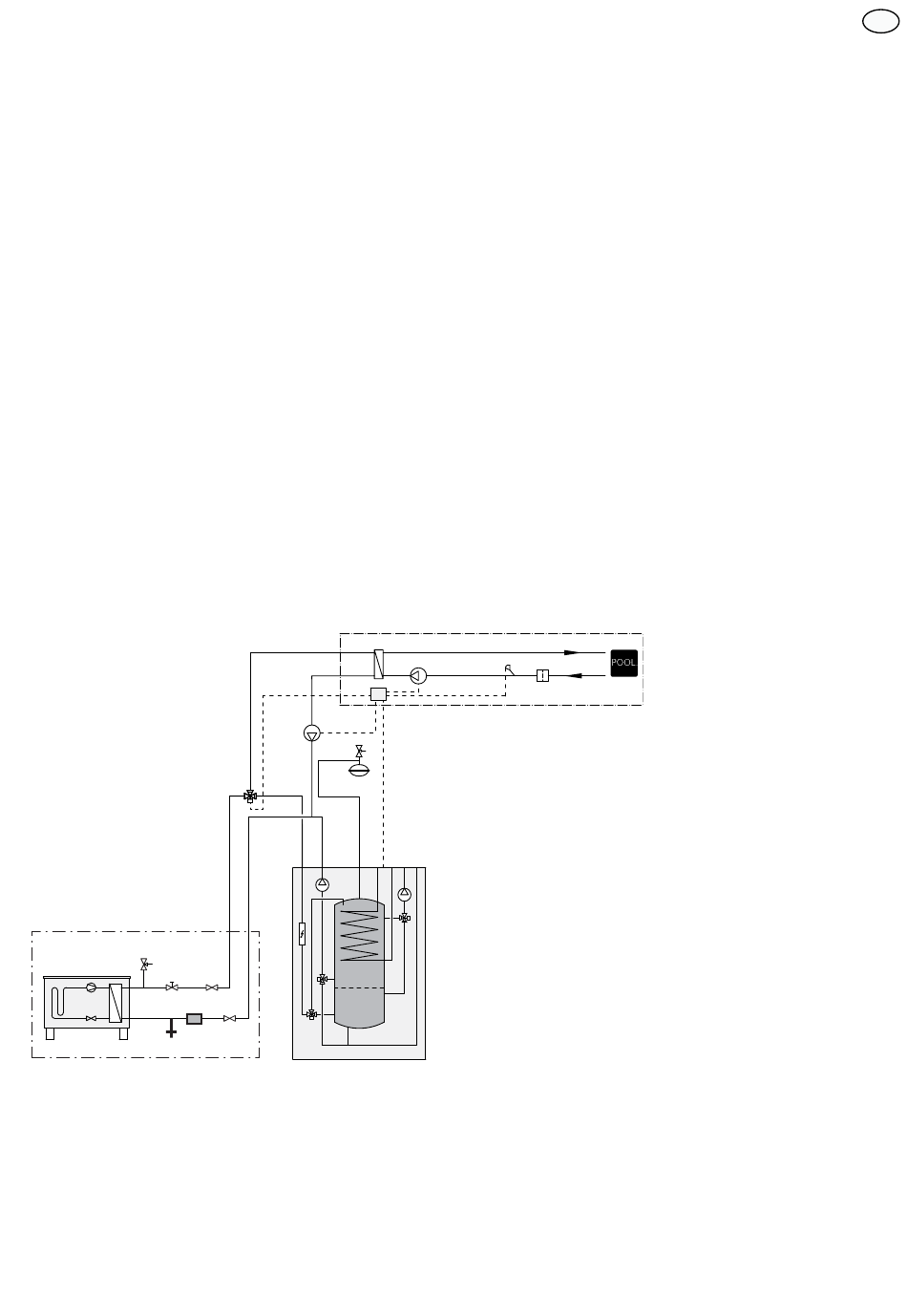

Principschema VVM 310 och POOL 310
-CL11-QN19
-EB101
-FL10
-EB101
-RN10 -QM40
XL1
-HQ1
XL2
-QM1
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
-CL11
-EP5
-AA25
-CL11
-GP12
-FL2
-CM1
-EB15
-QM41
EB15 VVM 310/VVM 320
EB101 F2026/F2030/F2040
Övrigt
CM1 Expansionskärl
FL2 Säkerhetsventil, klimatsystem
Beteckningar enligt standard IEC 61346-2.
-BT51
-GP9
-HQ4
SE
5
