dirna Bergstrom Bycool Slim Fit MAN Montageanweisungen Seite 8

SLIM FIT
ES

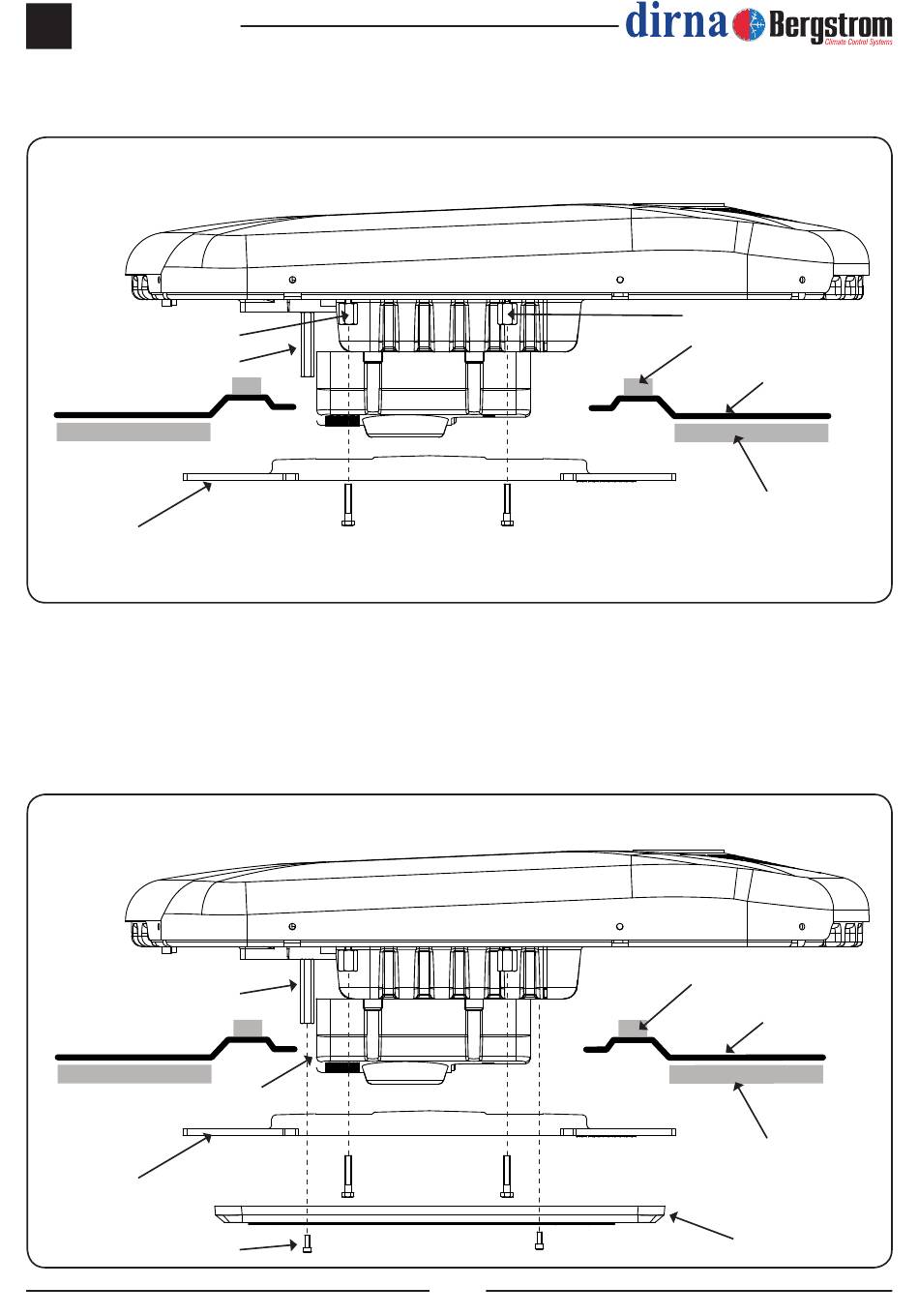

Vista explosionada hasta la fijación de los soportes
Hexágono M-H M8 L=32
Hexágono M-H M6 L=50
Soporte fijación
Vista explosionada lateral hasta la fijación de las consolas
Hexágono
M-H M6 (L=50)
Panel interior de distribución
de aire
Soporte fijación
Tornillo M6x15 allen
8/125x55
8
Air conditioning for vehicles
Hexágono M-H M8 L=32
Junta EPDM 40x40
Techo cabina
Tapizado
Junta EPDM 40x40
Techo cabina
Tapizado
Consola
