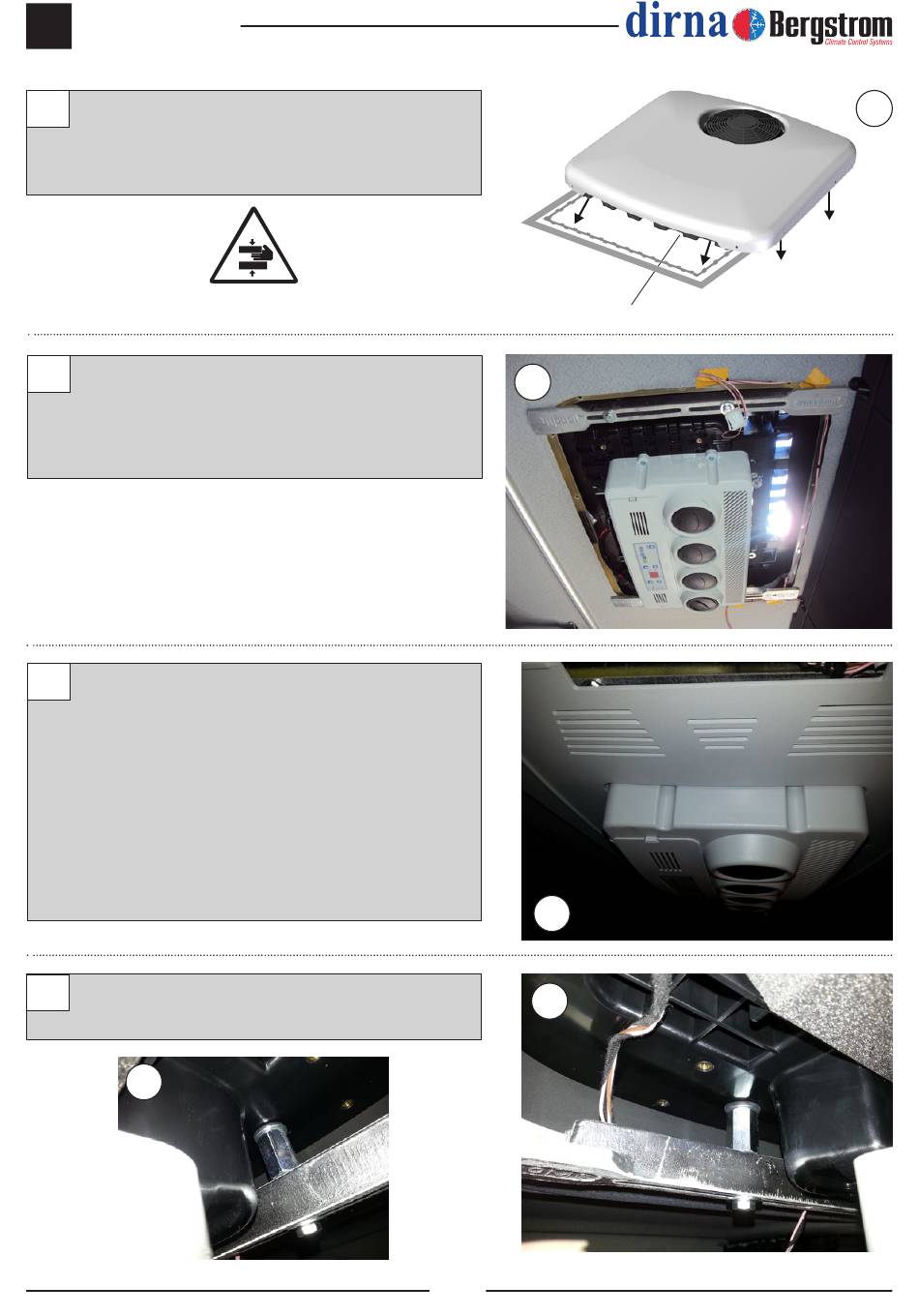

6 EXTERIOR CABINA:
Posicionar el Slimfit en el hueco de la escotilla
sobre la junta EPDM.
7 Posicionar soportes con (4) tornillos 8/125x55,
(4) arandelas planas Ø 8 ala ancha y (4)
arandelas grower Ø 8, roscando en hexágonos
Ø 8.
8 Posicionar consola en el panel interior de
distribución de aire y centrar equipo, para que la
consola quede de la forma más idónea.
¡Atención, verificar una vez centrado el
equipo, la recirculación queda dentro del
hueco de la escotilla, la base del equipo
cubre por todos los lados la junta EPDM y
los desagües quedan en el exterior de la
junta EPDM!
9
Apretar tornillos de fijación hasta que los
soportes hagan tope con los hexágonos M8.
9
Escotilla
7
8
9
6
