Conectar ATEM Talkback Converter 4K

A primeira coisa a fazer é plugar a alimentação, as suas câmeras, um headset e se conectar a um
switcher. Você também pode plugar um microfone externo, como um microfone pescoço de ganso,
se quiser fazer a intercomunicação sem usar um headset.
Conectar Alimentação
Plugue a alimentação via a entrada de alimentação principal do seu ATEM Talkback Converter 4K
usando um cabo IEC. Você também pode conectar um adaptador de energia ou uma bateria de
câmera externa à entrada de alimentação de 12 V a 31 V. Duas entradas de alimentação oferecem
a opção de uma conexão de energia redundante, no caso de falha no fornecimento ou
desconexão acidental.

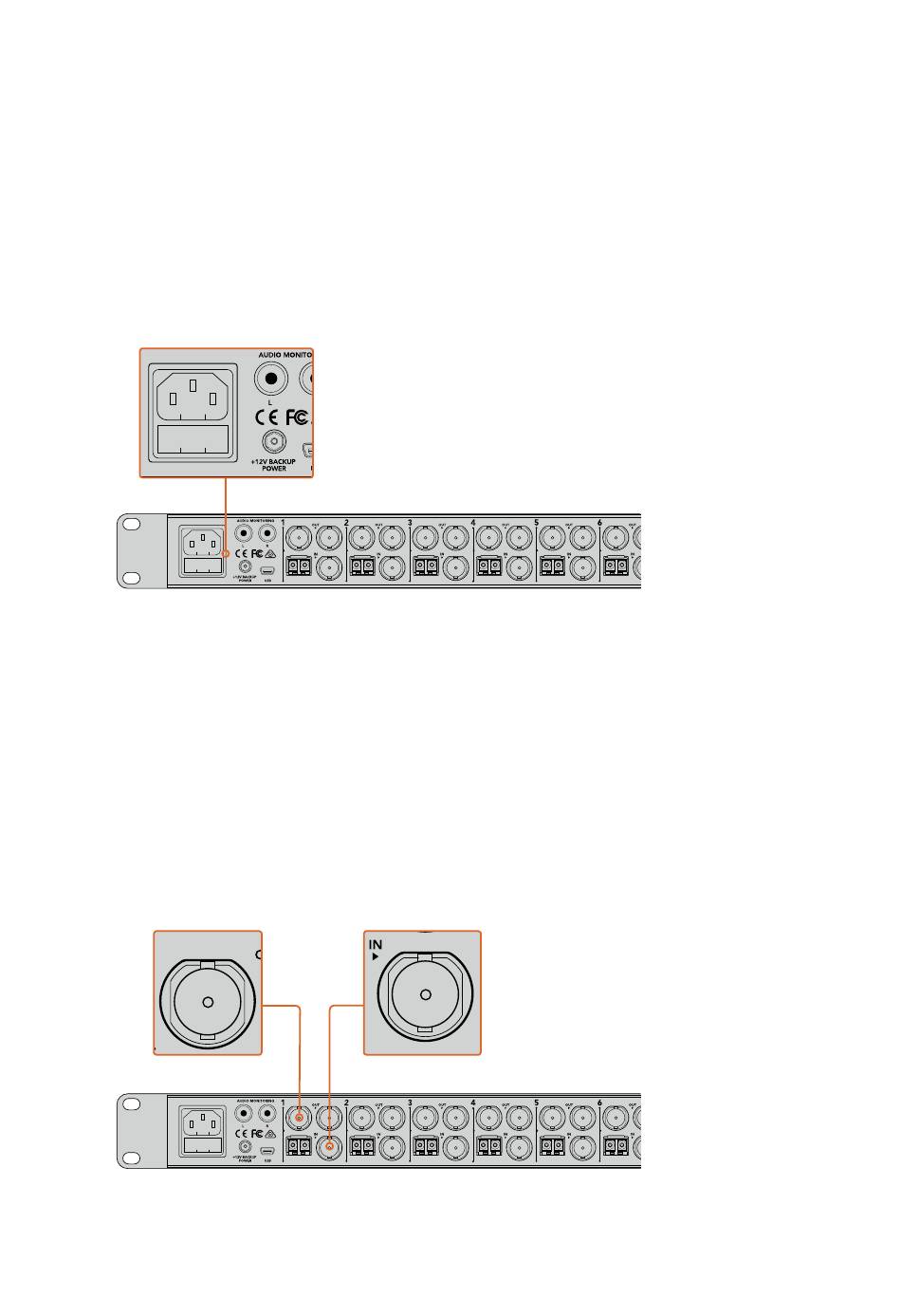

Conecte a alimentação via rede elétrica ou o conector de energia de 12 V a 31 V.
Conectar Câmeras
No painel traseiro do seu ATEM Talkback Converter 4K, você encontrará 8 grupos de conectores
que são atribuídos aos números de câmera 1 a 8.
1
Conecte suas câmeras a cada conector "Cam SDI In".
2
Plugue a saída "Cam SDI Out" do seu ATEM Talkback Converter 4K na entrada de programa
SDI da sua câmera.
Ao usar unidades ATEM Camera Converter com o ATEM Talkback Converter 4K, é
SDI 1 OUT
importante observar que a intercomunicação e a sinalização estarão integradas ao sinal SDI
apenas via fibra óptica.
3
Conecte as saídas SDI numeradas, por exemplo "SDI 1 Out", às entradas de câmera
correspondentes no seu switcher.
SDI 1 OUT
CAM OPT
CAM OPT
OUT/IN
Conecte suas câmeras às entradas de câmera SDI do ATEM Talkback Converter 4K. Com os módulos
SFP de fibra óptica instalados, você também pode conectar câmeras ao seu ATEM Talkback Converter
4K via fibra óptica. Conecte a saída "SDI Out" do ATEM Talkback Converter 4K ao seu switcher.
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 1 OUT CAM SDI SDI 2 OUT CAM SDI SDI 2 OUT CAM SDI
CAM OPT CAM OPT CAM OPT
OUT/IN OUT/IN OUT/IN
CAM SDI
CAM SDI SDI 2 OUT
OUT/IN
SDI 1 OUT CAM SDI SDI 2 OUT CAM SDI SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
CAM OPT CAM OPT CAM OPT
OUT/IN OUT/IN OUT/IN
SDI 2 OUT CAM SDI SDI 2 OUT
CAM OPT CAM OPT
OUT/IN OUT/IN
SDI 4 OUT CAM SDI SDI 5 OUT CAM SDI SDI 6 OUT CAM SDI
CAM OPT CAM OPT CAM OPT
OUT/IN OUT/IN OUT/IN
SDI 2 OUT CAM SDI
CAM SDI SDI 2 OUT
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI SDI 5 OUT CAM SDI SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
CAM OPT CAM OPT CAM OPT
OUT/IN OUT/IN OUT/IN
Instruções Preliminares
CAM SDI SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI SDI 8 OUT CAM SDI
CAM OPT CAM OPT
OUT/IN OUT/IN
PGM SDI
SDI 2 OUT
CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI SDI 8 OUT CAM SDI
CAM OPT CAM OPT
OUT/IN OUT/IN
PGM SDI
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
MIC H/PHONE
CAM SDI
SDI 4 OUT
CAM OPT
OUT/IN
MIC H/PHONE
