Produktbeschreibung

3 Produktbeschreibung
Die Warmwasserspeicher Logalux S135/S160 sind
werkseitig komplett anschlussfertig zusammengebaut.
Die Hauptbestandteile des Warmwasserspeichers sind:
– Speicherbehälter (Abb. 1, Pos. 4) mit Korrosions-
schutz
Der Korrosionsschutz besteht aus der hygienischen
Buderus-Thermoglasur DUOCLEAN MKT (Abb. 1,
Pos. 5) und einem zusätzlichen kathodischen
Schutz durch die Magnesiumanode (Abb. 1, Pos. 6),
die über den Handlochdeckel (Abb. 1, Pos. 7) zu-
gänglich ist.
– Wärmeschutz (Abb. 1, Pos. 1)
Der Wärmeschutz aus FCKW-freiem Polyurethan-
Hartschaum ist direkt auf den Speicherbehälter auf-
geschäumt. Zwei Wärmeschutzelemente (Abb. 1,
Pos. 3) aus Schaumstoff minimieren Wärmeverluste
über den Handlochdeckel und den Entleerungshahn.
– Verkleidung (Abb. 1, Pos. 2)
Die Vorder- und die Rückwand sowie die Seitenwän-
de sind abnehmbar.
– Glattrohr-Wärmetauscher (Abb. 1, Pos. 8)
Der Glattrohr-Wärmetauscher überträgt die Energie
aus dem Heizungswasser an das Trinkwasser im
Speicherbehälter. Der Speicherinhalt wird gleich-
mäßig temperiert.
– Tauchhülse (Abb. 1, Pos. 10)
Die Tauchhülse dient als Messstelle für die Warm-
wassertemperatur. Über einen in die Tauchhülse ein-
geführten Temperaturfühler kann die Regelung der
Heizungsanlage die aktuelle Warmwassertempera-
tur erfassen und auf die gewünschte Temperatur
bringen.
– Handlochdeckel (Abb. 1, Pos. 7) als Wartungs- und
Reinigungsöffnung sowie Entleerungshahn (Abb. 1,
Pos. 9).
– Speicherhaube (Abb. 1, Pos. 11, Zubehör)
Diese deckt die Anschlüsse ab, wenn der Warmwas-
serspeicher neben einem bodenstehenden oder un-
ter einem wandhängenden Heizkessel aufgebaut
wird.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux S135 und S160 • Ausgabe 2014/05
6
11
2
11
10

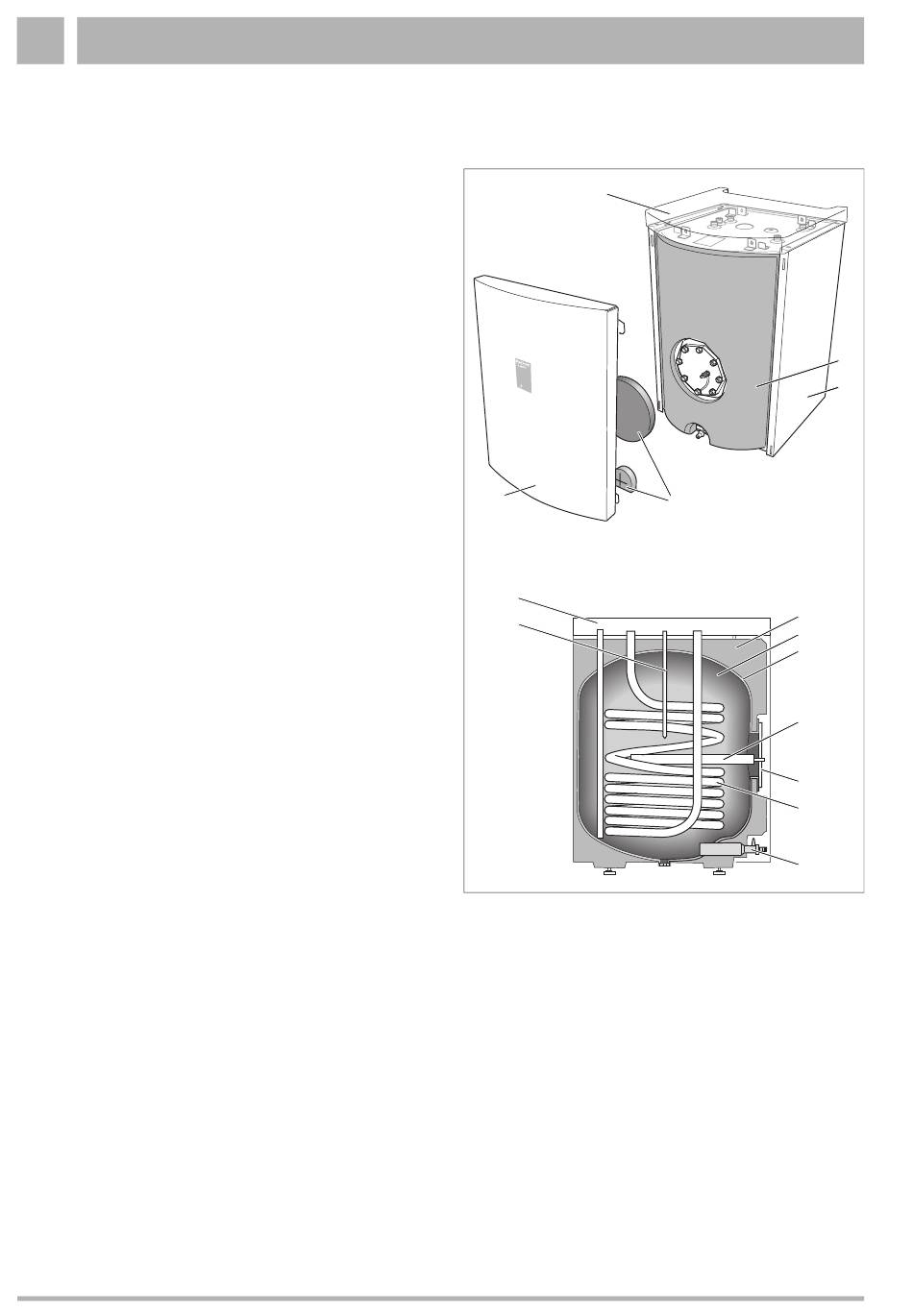

Abb. 1 Warmwasserspeicher Logalux S135/S160 (unten
schematische Darstellung)
Pos. 1: Wärmeschutz
Pos. 2: Verkleidung
Pos. 3: Wärmeschutzelemente
Pos. 4: Speicherbehälter
Pos. 5: Thermoglasur DUOCLEAN MKT
Pos. 6: Magnesiumanode
Pos. 7: Handlochdeckel
Pos. 8: Glattrohr-Wärmetauscher
Pos. 9: Entleerungshahn
Pos. 10: Tauchhülse
Pos. 11: Speicherhaube (Zubehör)
