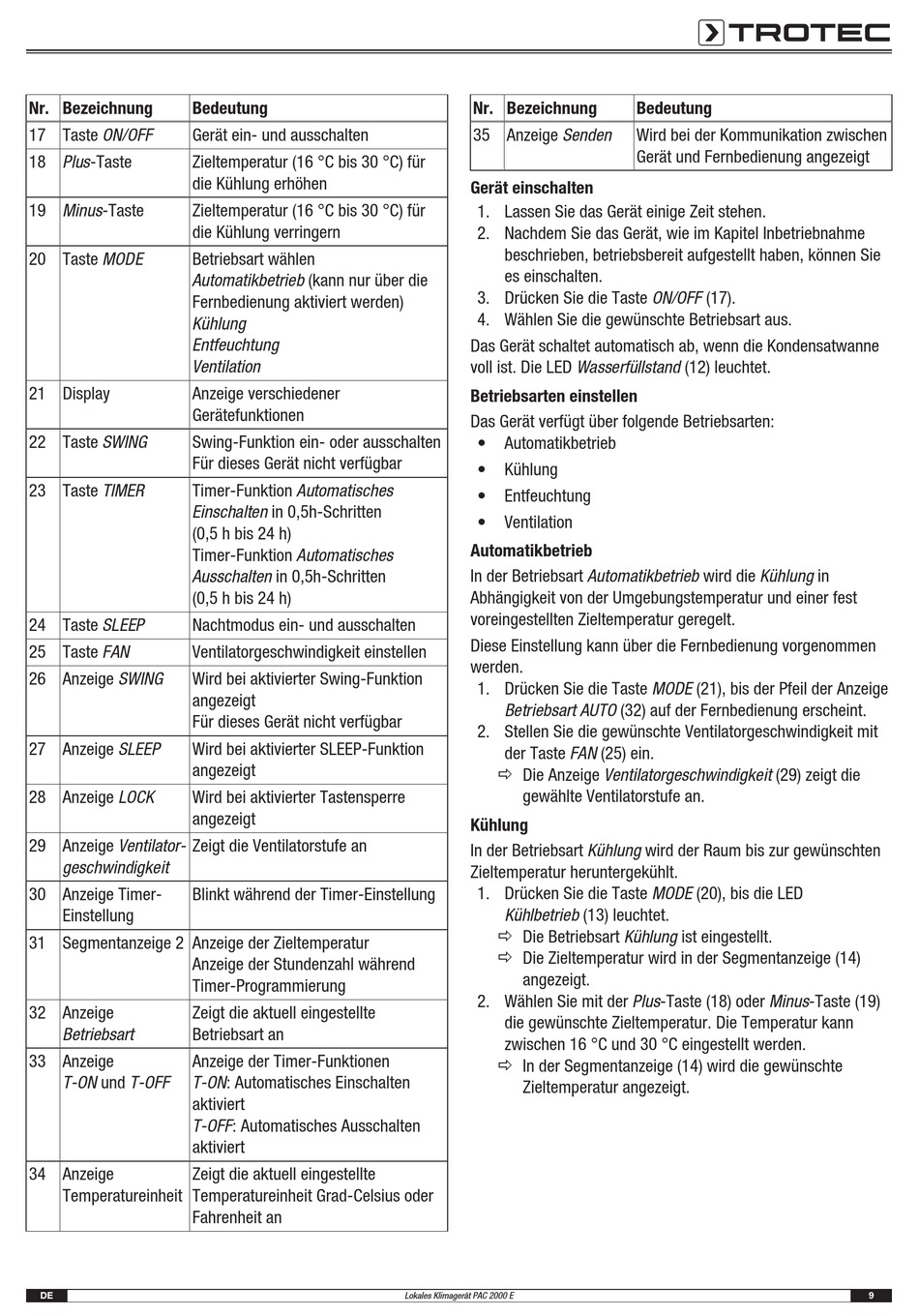

Trotec PAC 2000 E Bedienungsanleitung Seite 9

Nr. Bezeichnung Bedeutung
17 Taste ON/OFF Gerät ein- und ausschalten
18 Plus-Taste Zieltemperatur (16 °C bis 30 °C) für
die Kühlung erhöhen
19 Minus-Taste Zieltemperatur (16 °C bis 30 °C) für
die Kühlung verringern
20 Taste MODE Betriebsart wählen
Automatikbetrieb (kann nur über die
Fernbedienung aktiviert werden)
Kühlung
Entfeuchtung
Ventilation
21 Display Anzeige verschiedener
Gerätefunktionen
22 Taste SWING Swing-Funktion ein- oder ausschalten
Für dieses Gerät nicht verfügbar
23 Taste TIMER Timer-Funktion Automatisches
Einschalten in 0,5h-Schritten
(0,5 h bis 24 h)
Timer-Funktion Automatisches
Ausschalten in 0,5h-Schritten
(0,5 h bis 24 h)
24 Taste SLEEP Nachtmodus ein- und ausschalten
25 Taste FAN Ventilatorgeschwindigkeit einstellen
26 Anzeige SWING Wird bei aktivierter Swing-Funktion
angezeigt
Für dieses Gerät nicht verfügbar
27 Anzeige SLEEP Wird bei aktivierter SLEEP-Funktion
angezeigt
28 Anzeige LOCK Wird bei aktivierter Tastensperre
angezeigt
29 Anzeige Ventilator- Zeigt die Ventilatorstufe an
geschwindigkeit
30 Anzeige Timer- Blinkt während der Timer-Einstellung
Einstellung
31 Segmentanzeige 2 Anzeige der Zieltemperatur
Anzeige der Stundenzahl während
Timer-Programmierung
32 Anzeige Zeigt die aktuell eingestellte
Betriebsart Betriebsart an
33 Anzeige Anzeige der Timer-Funktionen
T-ON und T-OFF T-ON: Automatisches Einschalten
aktiviert
T-OFF: Automatisches Ausschalten
aktiviert
34 Anzeige Zeigt die aktuell eingestellte
Temperatureinheit Temperatureinheit Grad-Celsius oder
Fahrenheit an
DE
Nr. Bezeichnung
35 Anzeige Senden
Gerät einschalten
1. Lassen Sie das Gerät einige Zeit stehen.
2. Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme
beschrieben, betriebsbereit aufgestellt haben, können Sie
es einschalten.
3. Drücken Sie die Taste ON/OFF (17).
4. Wählen Sie die gewünschte Betriebsart aus.
Das Gerät schaltet automatisch ab, wenn die Kondensatwanne
voll ist. Die LED Wasserfüllstand (12) leuchtet.
Betriebsarten einstellen
Das Gerät verfügt über folgende Betriebsarten:
• Automatikbetrieb
• Kühlung
• Entfeuchtung
• Ventilation
Automatikbetrieb
In der Betriebsart Automatikbetrieb wird die Kühlung in
Abhängigkeit von der Umgebungstemperatur und einer fest
voreingestellten Zieltemperatur geregelt.
Diese Einstellung kann über die Fernbedienung vorgenommen
werden.
1. Drücken Sie die Taste MODE (21), bis der Pfeil der Anzeige
Betriebsart AUTO (32) auf der Fernbedienung erscheint.
2. Stellen Sie die gewünschte Ventilatorgeschwindigkeit mit
der Taste FAN (25) ein.
ð Die Anzeige Ventilatorgeschwindigkeit (29) zeigt die
gewählte Ventilatorstufe an.
Kühlung
In der Betriebsart Kühlung wird der Raum bis zur gewünschten
Zieltemperatur heruntergekühlt.
1. Drücken Sie die Taste MODE (20), bis die LED
Kühlbetrieb (13) leuchtet.
ð Die Betriebsart Kühlung ist eingestellt.
ð Die Zieltemperatur wird in der Segmentanzeige (14)
angezeigt.
2. Wählen Sie mit der Plus-Taste (18) oder Minus-Taste (19)
die gewünschte Zieltemperatur. Die Temperatur kann
zwischen 16 °C und 30 °C eingestellt werden.
ð In der Segmentanzeige (14) wird die gewünschte
Zieltemperatur angezeigt.
Lokales Klimagerät PAC 2000 E
Bedeutung
Wird bei der Kommunikation zwischen
Gerät und Fernbedienung angezeigt
9
