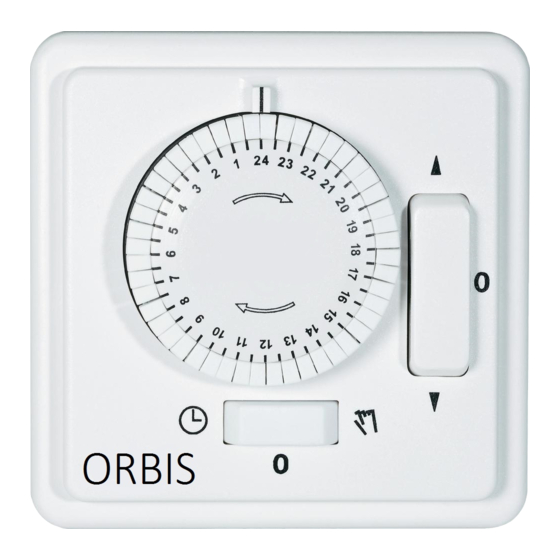

Orbis ROLLMATIC Handbuch

PROGRAMADOR EMPOTRABLE PARA PERSIANAS Y TOLDOS
CABALLETES
MONTAJE
NOTA: La instalación de este interruptor, la deberá realizar siempre un instalador
autorizado.
Se utilizarán cajas empotrables de 55 mm. DIN 49073 (Profundidad mínima 40 mm.)
Montaje en superficie, consultar con su almacén de suministro
Montaje fácil. Se recomienda utilizar hilo rígido H0 7V/1,5 mm
Conexiones según esquema situado en la tapa posterior del aparato.
PROGRAMACIÓN
Con las persianas abajo, desplazar todos los caballetes hacia dentro.
Posicionar el interruptor inferior en posición "
Para subir las persianas, elegir el periodo de tiempo deseado. Sacando los
caballetes hacia fuera hasta oír un pequeño sonido de anclaje.
PUESTA EN HORA
Girar la esfera en el sentido de las flechas, hasta hacer coincidir la hora actual con el
índice (resalte en el frontal de la carcasa).
MANDO MANUAL
3 posiciones
- Programa automático: El interruptor inferior se colocará en la posición "
interruptor lateral en la posición "0"
Caballetes hacia fuera conexión en el borne 2.
Caballetes hacia dentro conexión en el borne 1.
- Apagado total: Independiente del programa. Los dos interruptores en posición "0".
- Programa Manual: No funciona el programa automático. El interruptor inferior se
situará en la posición "
Interruptor lateral en ▲ conexión en el borne 2.
Interruptor lateral en ▼ conexión en el borne 1.
ATENCIÓN: No girar nunca la esfera durante la marcha de la persiana.
CARACTERÍSTICAS TÉCNICAS:
Alimentación:
Poder de ruptura:
Consumo propio:
Carga máxima recomendada:
Tipo de esfera:
Tiempo mínimo de maniobra:
Límite de temperatura:
DIMENSIONS
