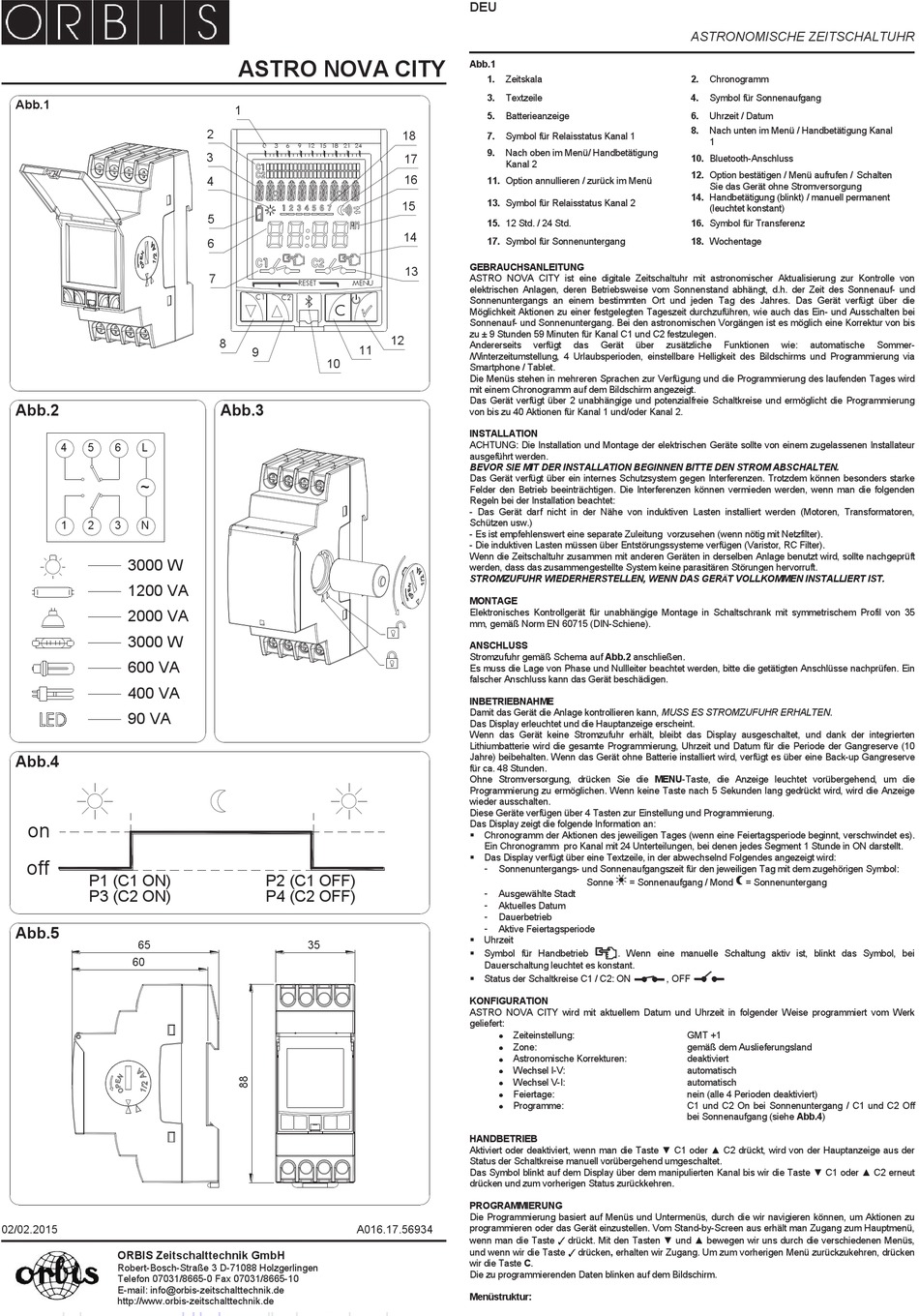

Orbis ASTRO NOVA CITY Gebrauchsanleitung

Abb.1
Abb.2
4 5 6 L
~
1 2 3 N
3000 W
1200 VA
2000 VA
3000 W
600 VA
400 VA
90 VA
Abb.4
on
off
P1 (C1 ON)
P3 (C2 ON)
Abb.5
65
60
02/02.2015
ORBIS Zeitschalttechnik GmbH
Robert-Bosch-Straße 3 D-71088 Holzgerlingen
Telefon 07031/8665-0 Fax 07031/8665-10
E-mail: info@orbis-zeitschalttechnik.de
http://www.orbis-zeitschalttechnik.de
ASTRO NOVA CITY
1
2
0 3 6 9 12 15 18 21 24
3
4
5
6
7
RESET MENU
C1
C2
C
8
11
9
10
Abb.3
P2 (C1 OFF)
P4 (C2 OFF)
35
A016.17.56934
DEU
Abb.1
1. Zeitskala
3. Textzeile
5. Batterieanzeige
18
7. Symbol für Relaisstatus Kanal 1
9. Nach oben im Menü/ Handbetätigung
17
Kanal 2
16
11. Option annullieren / zurück im Menü
13. Symbol für Relaisstatus Kanal 2
15
15. 12 Std. / 24 Std.
14
17. Symbol für Sonnenuntergang
GEBRAUCHSANLEITUNG
13

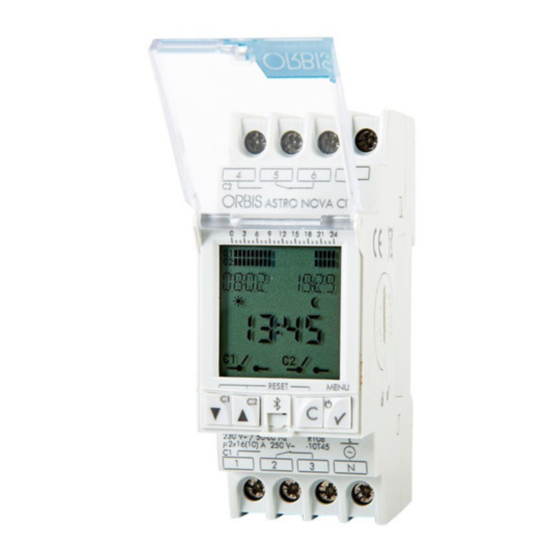

ASTRO NOVA CITY ist eine digitale Zeitschaltuhr mit astronomischer Aktualisierung zur Kontrolle von
elektrischen Anlagen, deren Betriebsweise vom Sonnenstand abhängt, d.h. der Zeit des Sonnenauf- und
Sonnenuntergangs an einem bestimmten Ort und jeden Tag des Jahres. Das Gerät verfügt über die
Möglichkeit Aktionen zu einer festgelegten Tageszeit durchzuführen, wie auch das Ein- und Ausschalten bei
Sonnenauf- und Sonnenuntergang. Bei den astronomischen Vorgängen ist es möglich eine Korrektur von bis
zu ± 9 Stunden 59 Minuten für Kanal C1 und C2 festzulegen.
12
Andererseits verfügt
/Winterzeitumstellung, 4 Urlaubsperioden, einstellbare Helligkeit des Bildschirms und Programmierung via
Smartphone / Tablet.
Die Menüs stehen in mehreren Sprachen zur Verfügung und die Programmierung des laufenden Tages wird
mit einem Chronogramm auf dem Bildschirm angezeigt.
Das Gerät verfügt über 2 unabhängige und potenzialfreie Schaltkreise und ermöglicht die Programmierung
von bis zu 40 Aktionen für Kanal 1 und/oder Kanal 2.
INSTALLATION
ACHTUNG: Die Installation und Montage der elektrischen Geräte sollte von einem zugelassenen Installateur
ausgeführt werden.
BEVOR SIE MIT DER INSTALLATION BEGINNEN BITTE DEN STROM ABSCHALTEN.
Das Gerät verfügt über ein internes Schutzsystem gegen Interferenzen. Trotzdem können besonders starke
Felder den Betrieb beeinträchtigen. Die Interferenzen können vermieden werden, wenn man die folgenden
Regeln bei der Installation beachtet:
- Das Gerät darf nicht in der Nähe von induktiven Lasten installiert werden (Motoren, Transformatoren,
Schützen usw.)
- Es ist empfehlenswert eine separate Zuleitung vorzusehen (wenn nötig mit Netzfilter).
- Die induktiven Lasten müssen über Entstörungssysteme verfügen (Varistor, RC Filter).
Wenn die Zeitschaltuhr zusammen mit anderen Geräten in derselben Anlage benutzt wird, sollte nachgeprüft
werden, dass das zusammengestellte System keine parasitären Störungen hervorruft.
STROMZUFUHR WIEDERHERSTELLEN, WENN DAS GERÄT VOLLKOMMEN INSTALLIERT IST.
MONTAGE
Elektronisches Kontrollgerät für unabhängige Montage in Schaltschrank mit symmetrischem Profil von 35
mm, gemäß Norm EN 60715 (DIN-Schiene).
ANSCHLUSS
Stromzufuhr gemäß Schema auf Abb.2 anschließen.
Es muss die Lage von Phase und Nullleiter beachtet werden, bitte die getätigten Anschlüsse nachprüfen. Ein
falscher Anschluss kann das Gerät beschädigen.
INBETRIEBNAHME
Damit das Gerät die Anlage kontrollieren kann, MUSS ES STROMZUFUHR ERHALTEN.
Das Display erleuchtet und die Hauptanzeige erscheint.
Wenn das Gerät keine Stromzufuhr erhält, bleibt das Display ausgeschaltet, und dank der integrierten
Lithiumbatterie wird die gesamte Programmierung, Uhrzeit und Datum für die Periode der Gangreserve (10
Jahre) beibehalten. Wenn das Gerät ohne Batterie installiert wird, verfügt es über eine Back-up Gangreserve
für ca. 48 Stunden.
Ohne Stromversorgung, drücken Sie die MENU-Taste, die Anzeige leuchtet vorübergehend, um die
Programmierung zu ermöglichen. Wenn keine Taste nach 5 Sekunden lang gedrückt wird, wird die Anzeige
wieder ausschalten.
Diese Geräte verfügen über 4 Tasten zur Einstellung und Programmierung.
Das Display zeigt die folgende Information an:
§ Chronogramm der Aktionen des jeweiligen Tages (wenn eine Feiertagsperiode beginnt, verschwindet es).
Ein Chronogramm pro Kanal mit 24 Unterteilungen, bei denen jedes Segment 1 Stunde in ON darstellt.
§ Das Display verfügt über eine Textzeile, in der abwechselnd Folgendes angezeigt wird:
- Sonnenuntergangs- und Sonnenaufgangszeit für den jeweiligen Tag mit dem zugehörigen Symbol:
- Ausgewählte Stadt
- Aktuelles Datum
- Dauerbetrieb
- Aktive Feiertagsperiode
§ Uhrzeit
§ Symbol für Handbetrieb
Dauerschaltung leuchtet es konstant.
§ Status der Schaltkreise C1 / C2: ON
KONFIGURATION
ASTRO NOVA CITY wird mit aktuellem Datum und Uhrzeit in folgender Weise programmiert vom Werk
geliefert:
Zeiteinstellung:
Zone:
Astronomische Korrekturen:
Wechsel I-V:
Wechsel V-I:
Feiertage:
Programme:
HANDBETRIEB
Aktiviert oder deaktiviert, wenn man die Taste ▼ C1 oder ▲ C2 drückt, wird von der Hauptanzeige aus der
Status der Schaltkreise manuell vorübergehend umgeschaltet.
Das Symbol blinkt auf dem Display über dem manipulierten Kanal bis wir die Taste ▼ C1 oder ▲ C2 erneut
drücken und zum vorherigen Status zurückkehren.
PROGRAMMIERUNG
Die Programmierung basiert auf Menüs und Untermenüs, durch die wir navigieren können, um Aktionen zu
programmieren oder das Gerät einzustellen. Vom Stand-by-Screen aus erhält man Zugang zum Hauptmenü,
wenn man die Taste
und wenn wir die Taste
wir die Taste C.
Die zu programmierenden Daten blinken auf dem Bildschirm.
Menüstruktur:
ASTRONOMISCHE ZEITSCHALTUHR
2. Chronogramm
4. Symbol für Sonnenaufgang
6. Uhrzeit / Datum
8. Nach unten im Menü / Handbetätigung Kanal
1
10. Bluetooth-Anschluss
12. Option bestätigen / Menü aufrufen / Schalten
Sie das Gerät ohne Stromversorgung
14. Handbetätigung (blinkt) / manuell permanent
(leuchtet konstant)
16. Symbol für Transferenz
18. Wochentage
das Gerät über zusätzliche Funktionen
Sonne = Sonnenaufgang / Mond
. Wenn eine manuelle Schaltung aktiv ist, blinkt das Symbol, bei
, OFF
GMT +1
gemäß dem Auslieferungsland
deaktiviert
automatisch
automatisch
nein (alle 4 Perioden deaktiviert)
C1 und C2 On bei Sonnenuntergang / C1 und C2 Off
bei Sonnenaufgang (siehe Abb.4)
drückt. Mit den Tasten ▼ und ▲ bewegen wir uns durch die verschiedenen Menüs,
drücken, erhalten wir Zugang. Um zum vorherigen Menü zurückzukehren, drücken
wie: automatische Sommer-
= Sonnenuntergang
