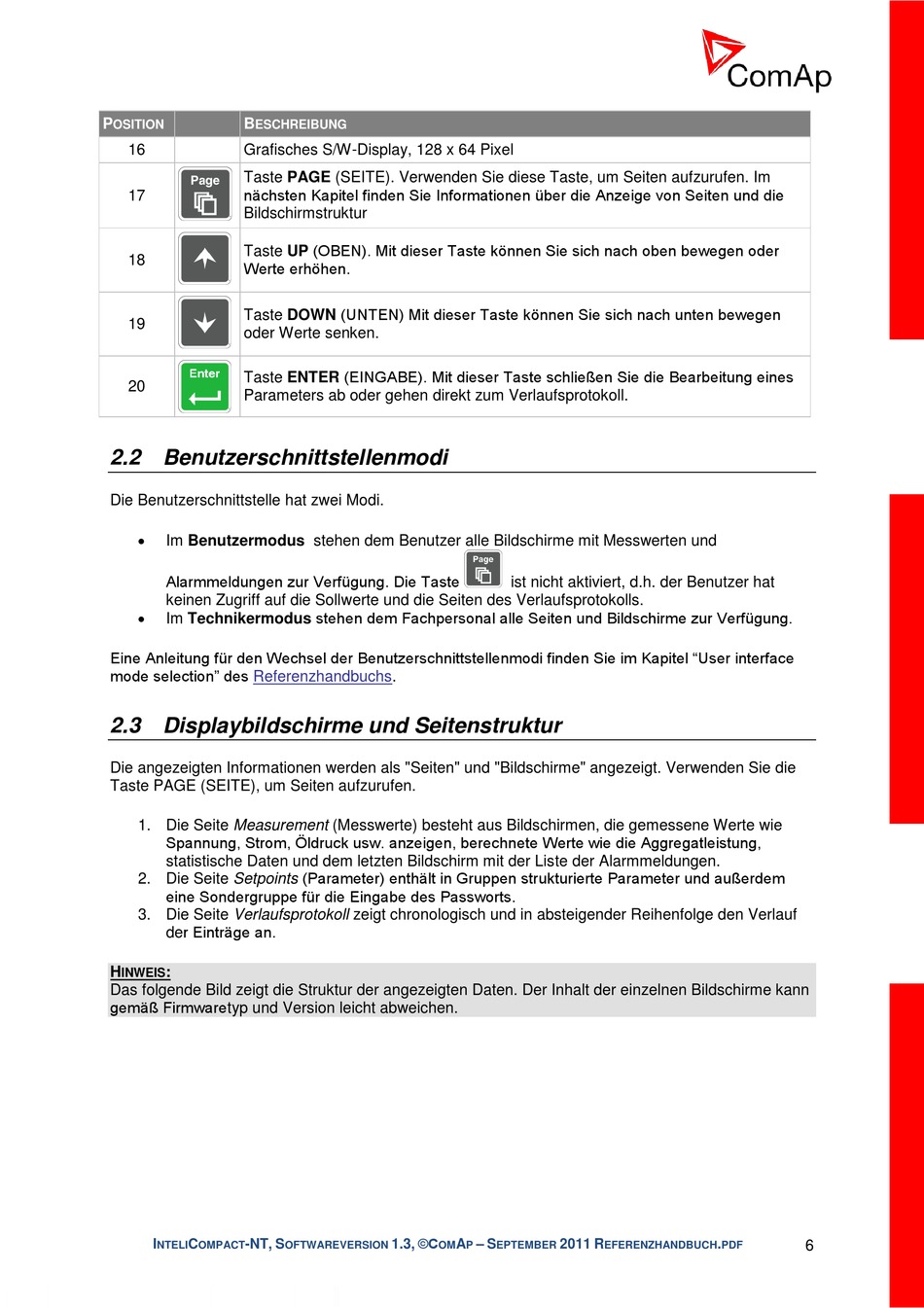

P B
OSITION ESCHREIBUNG
16 Grafisches S/W-Display, 128 x 64 Pixel
Taste PAGE (SEITE). Verwenden Sie diese Taste, um Seiten aufzurufen. Im
nächsten Kapitel finden Sie Informationen über die Anzeige von Seiten und die
17
Bildschirmstruktur
Taste UP (OBEN). Mit dieser Taste können Sie sich nach oben bewegen oder
18
Werte erhöhen.
Taste DOWN (UNTEN) Mit dieser Taste können Sie sich nach unten bewegen
19
oder Werte senken.
Taste ENTER (EINGABE). Mit dieser Taste schließen Sie die Bearbeitung eines
20
Parameters ab oder gehen direkt zum Verlaufsprotokoll.

2.2 Benutzerschnittstellenmodi

Die Benutzerschnittstelle hat zwei Modi.

Im Benutzermodus stehen dem Benutzer alle Bildschirme mit Messwerten und
Alarmmeldungen zur Verfügung. Die Taste
keinen Zugriff auf die Sollwerte und die Seiten des Verlaufsprotokolls.

Im Technikermodus stehen dem Fachpersonal alle Seiten und Bildschirme zur Verfügung.
Eine Anleitung für den Wechsel der Benutzerschnittstellenmodi finden Sie im Kapitel "User interface
mode selection" des Referenzhandbuchs.

2.3 Displaybildschirme und Seitenstruktur

Die angezeigten Informationen werden als "Seiten" und "Bildschirme" angezeigt. Verwenden Sie die
Taste PAGE (SEITE), um Seiten aufzurufen.
1. Die Seite Measurement (Messwerte) besteht aus Bildschirmen, die gemessene Werte wie
Spannung, Strom, Öldruck usw. anzeigen, berechnete Werte wie die Aggregatleistung,
statistische Daten und dem letzten Bildschirm mit der Liste der Alarmmeldungen.
2. Die Seite Setpoints (Parameter) enthält in Gruppen strukturierte Parameter und außerdem
eine Sondergruppe für die Eingabe des Passworts.
3. Die Seite Verlaufsprotokoll zeigt chronologisch und in absteigender Reihenfolge den Verlauf
der Einträge an.
H :
INWEIS
Das folgende Bild zeigt die Struktur der angezeigten Daten. Der Inhalt der einzelnen Bildschirme kann
gemäß Firmwaretyp und Version leicht abweichen.
I C -NT, S
NTELI OMPACT
1.3, ©C
A
OFTWAREVERSION OM
ist nicht aktiviert, d.h. der Benutzer hat
– S
2011 R
P EPTEMBER EFERENZHANDBUCH
.
6
