System Rau DPG02 Bedienungsanleitung Seite 31

Dichtheitsprüfung an Trinkwasserleitungen mit 110 hPa Luft
Auszug aus Merkblatt „Dichtheitsprüfung von Trinkwasser- Installationen mit Druck-
luft, Inertgas oder Wasser" ZVSHK
Nach DIN EN 806-4 „Installation", Abschnitt 6.1, Befüllung und hydrostatische Druck-
l
prüfung von Installationen innerhalb von Gebäuden für Wasser für den menschlichen
Gebrauch" kann die Dichtheitsprüfung mit Wasser oder ölfreier Luft oder Inertgasen
durchgeführt werden... (die unterschiedlichen Kriterien sind der DIN EN 806-4 zu
entnehmen)

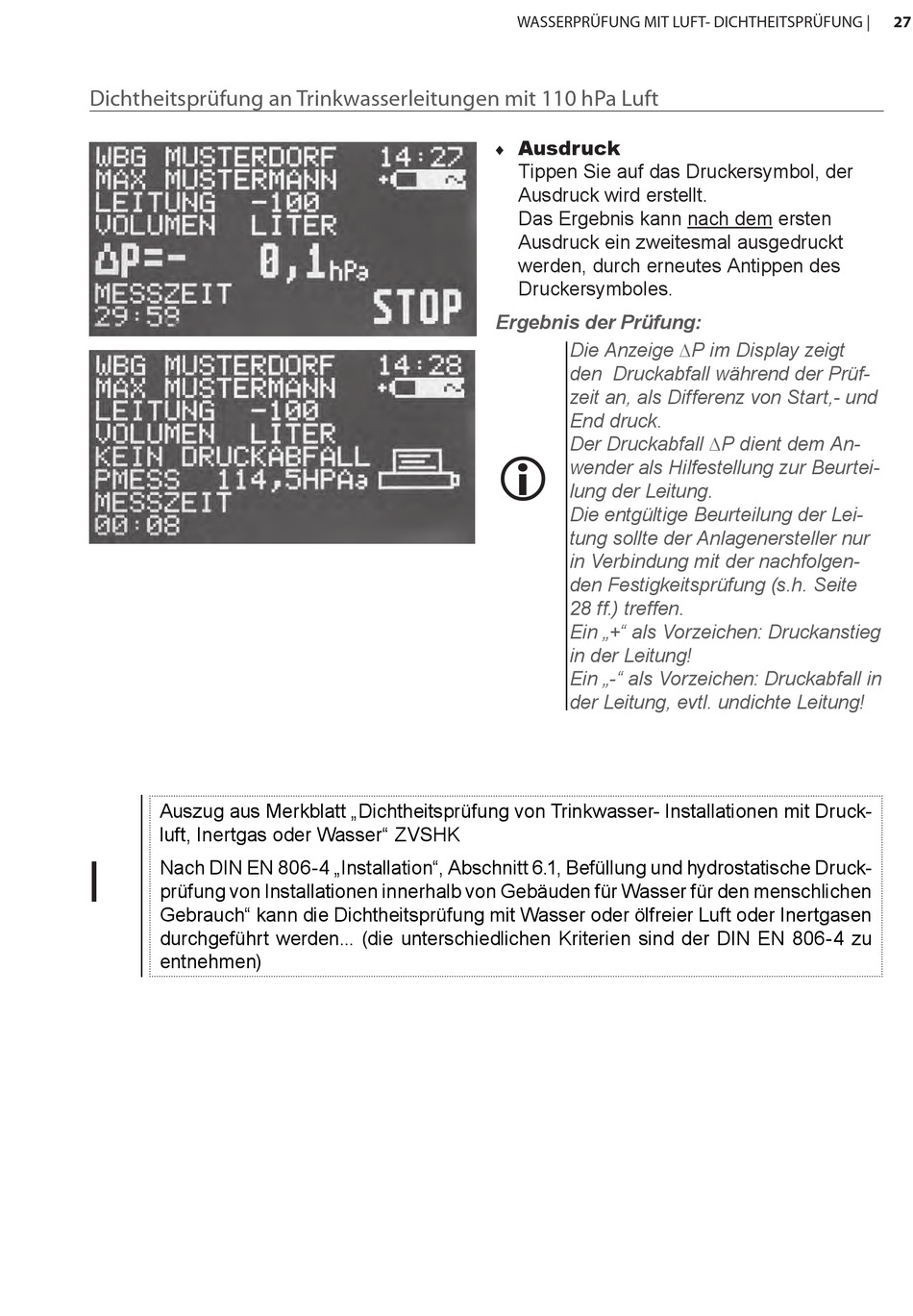

WASSERPRÜFUNG MIT LUFT- DICHTHEITSPRÜFUNG |
Ausdruck
♦ ♦
Tippen Sie auf das Druckersymbol, der
Ausdruck wird erstellt.
Das Ergebnis kann nach dem ersten
Ausdruck ein zweitesmal ausgedruckt
werden, durch erneutes Antippen des
Druckersymboles.
Ergebnis der Prüfung:
Die Anzeige ∆P im Display zeigt
den Druckabfall während der Prüf-
zeit an, als Differenz von Start,- und
End druck.
Der Druckabfall ∆P dient dem An-

wender als Hilfestellung zur Beurtei-
lung der Leitung.
Die entgültige Beurteilung der Lei-
tung sollte der Anlagenersteller nur
in Verbindung mit der nachfolgen-
den Festigkeitsprüfung (s.h. Seite
28 ff.) treffen.
Ein „+" als Vorzeichen: Druckanstieg
in der Leitung!
Ein „-" als Vorzeichen: Druckabfall in
der Leitung, evtl. undichte Leitung!
27
