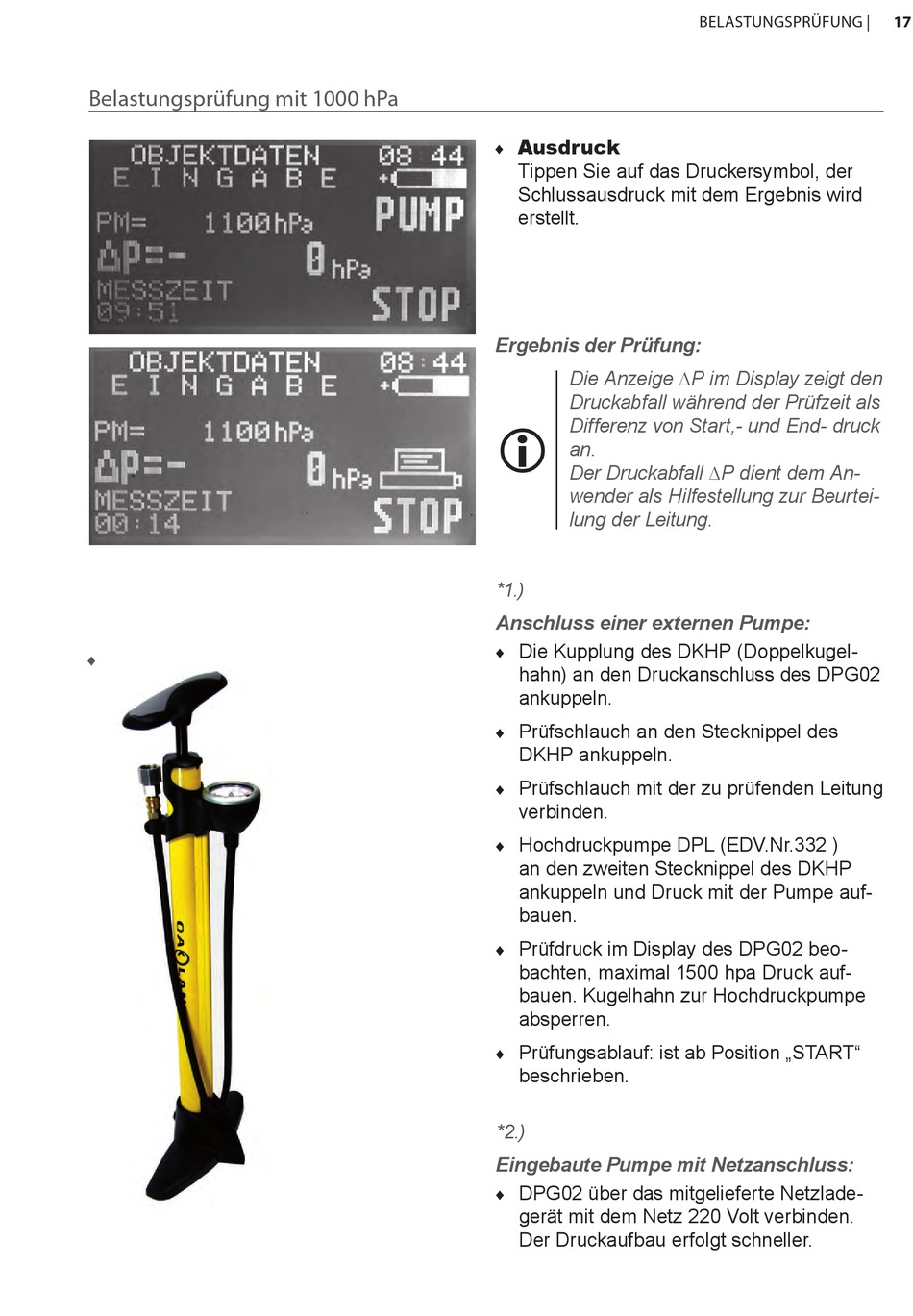

System Rau DPG02 Bedienungsanleitung Seite 21

Belastungsprüfung mit 1000 hPa
♦
Ausdruck
♦ ♦
Tippen Sie auf das Druckersymbol, der
Schlussausdruck mit dem Ergebnis wird
erstellt.
Ergebnis der Prüfung:
Die Anzeige ∆P im Display zeigt den
Druckabfall während der Prüfzeit als
Differenz von Start,- und End- druck

an.
Der Druckabfall ∆P dient dem An-
wender als Hilfestellung zur Beurtei-
lung der Leitung.
*1.)
Anschluss einer externen Pumpe:
Die Kupplung des DKHP (Doppelkugel-
♦
hahn) an den Druckanschluss des DPG02
ankuppeln.
Prüfschlauch an den Stecknippel des
♦
DKHP ankuppeln.
Prüfschlauch mit der zu prüfenden Leitung
♦
verbinden.
Hochdruckpumpe DPL (EDV.Nr.332 )
♦
an den zweiten Stecknippel des DKHP
ankuppeln und Druck mit der Pumpe auf-
bauen.
Prüfdruck im Display des DPG02 beo-
♦
bachten, maximal 1500 hpa Druck auf-
bauen. Kugelhahn zur Hochdruckpumpe
absperren.
Prüfungsablauf: ist ab Position „START"
♦
beschrieben.
*2.)
Eingebaute Pumpe mit Netzanschluss:
DPG02 über das mitgelieferte Netzlade-
♦
gerät mit dem Netz 220 Volt verbinden.
Der Druckaufbau erfolgt schneller.
BELASTUNGSPRÜFUNG |
17
