6.3 Z-Achsen Endstop befestigen und anschließen:

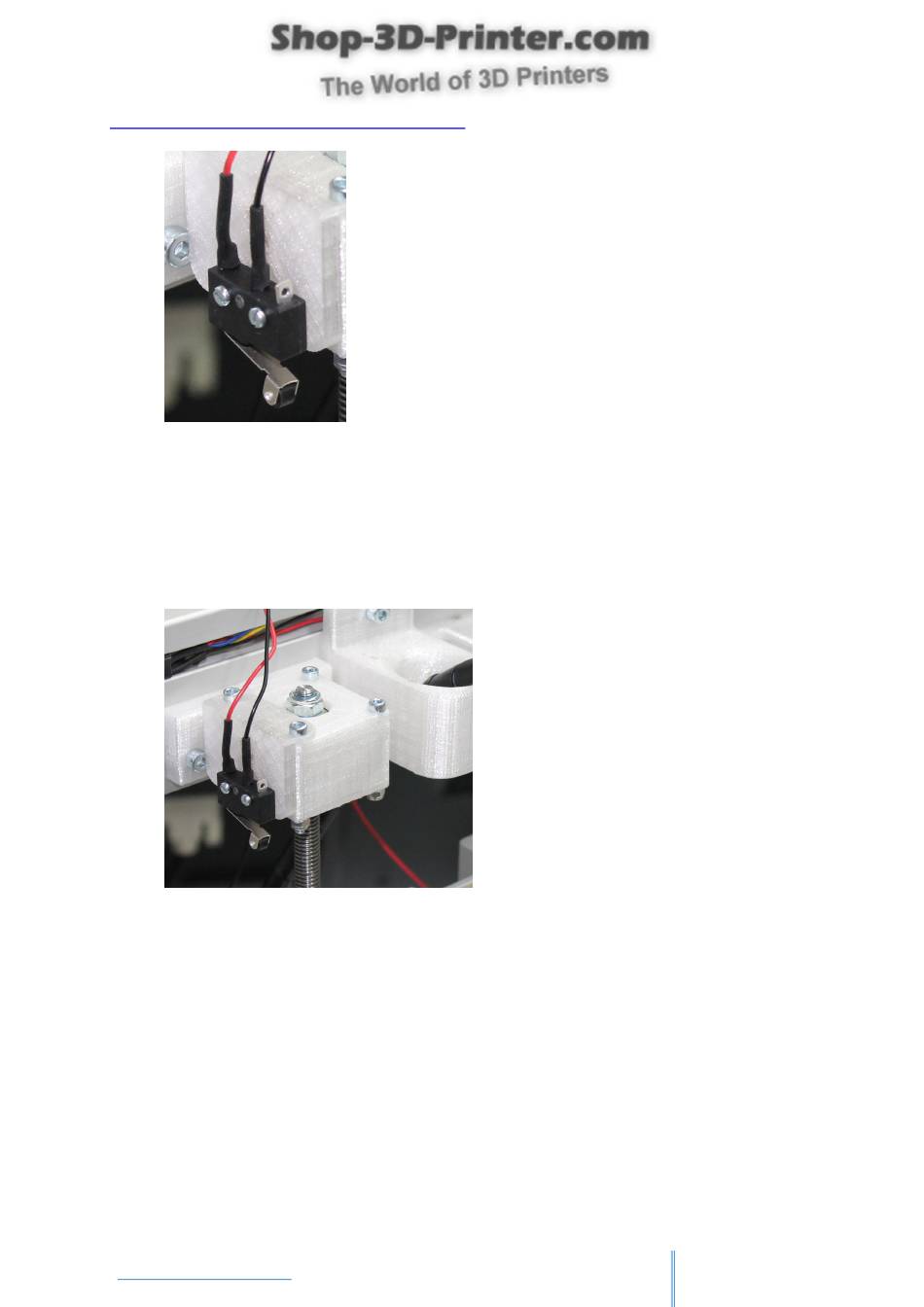

Für den Endstop der Z-Achse verwenden Sie einen Mikroschalter mit Rollenhebelbetätigung
und löten jeweils eine Litze in der Länge von 1,3 m und einem Querschnitt von 0,14mm² in
den Farben rot und schwarz an. Löten Sie die Kabel an den mittleren Pin und dem Pin wo das
Hebelscharnier des Schalters sich befindet. Fädeln Sie die beiden Litzen hinter dem
Bowdenführungshalter und dem rechten X-Achsen Motorhalter durch, danach löten Sie am
Litzenende ein halbes (35cm) 2 poligen Dupont Kabel an. Schrauben Sie den Schalter mit 2 x
M2 x 10mm Schrauben auf den Z-Achsen-Endstophalter fest.
Setzen Sie den Deckel des Z-Achsen Antriebswellenhalters auf den Halter und auf der rechten
Seite den Endstophalter. Schrauben Sie den Z-Achsen-Endstophalter mit dem Deckel
zusammen, auf dem Z-Achsen Antriebswellenhalter mit 2 x M3 x 35mm
Zylinderkopfschrauben und 2 x M3 Stopmuttern fest. Die rechte Seite des Deckels schrauben
Sie mit 2 x M3 x 30mm Zylinderkopfschrauben und 2 x M3 Stopmuttern fest.
