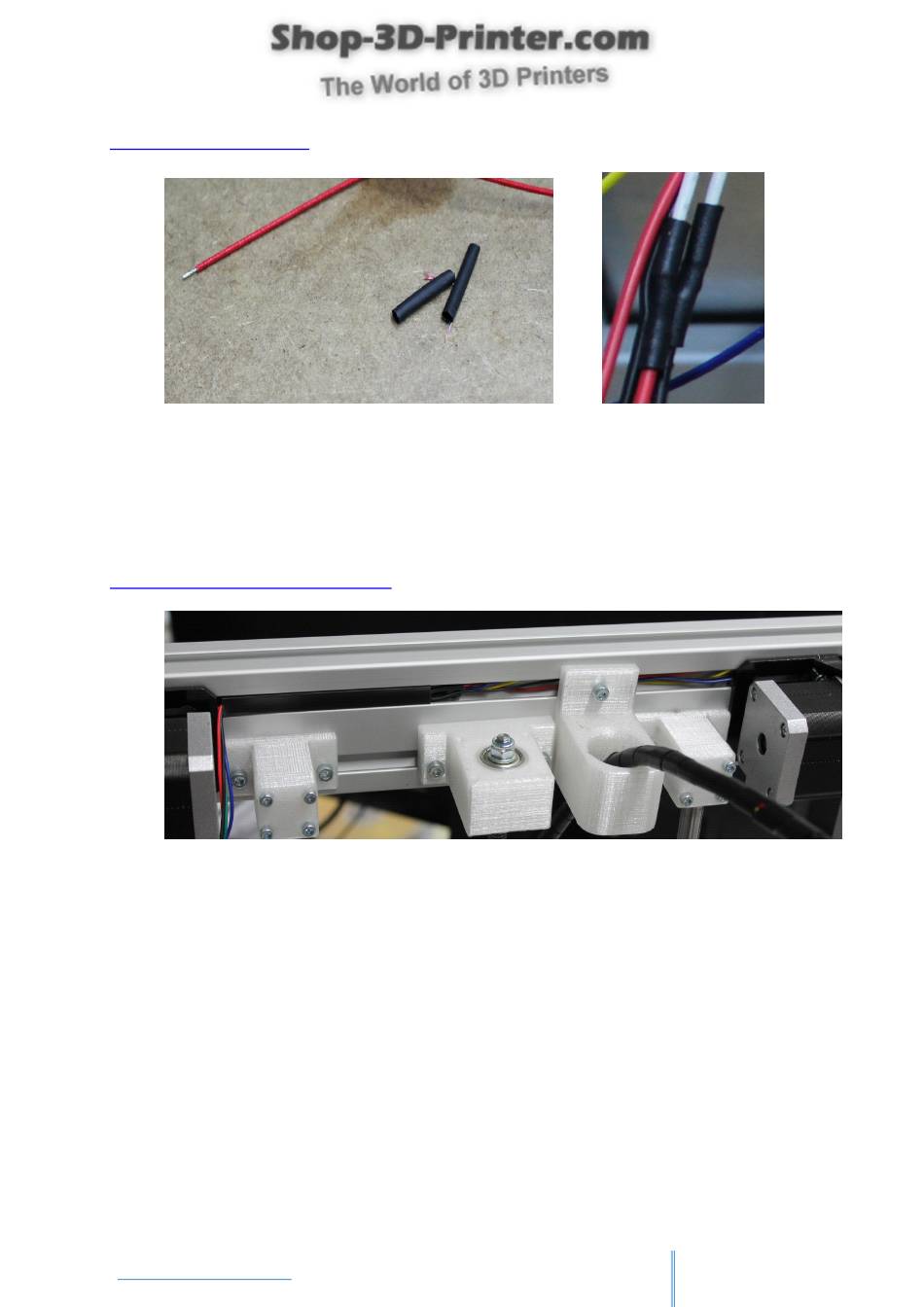

6.1 Kabel richtig verlängern:
Die Kabelenden sollten beim verlängern etwa 5 mm abisoliert werden und die beiden Enden
miteinander verlötet werden. Alle angelöteten Kabel werden mit einem etwa 20 mm langen
Schrumpfschlauchstück isoliert. Achten Sie dabei, dass die Lötstellen nicht zu dick werden da
es ansonsten Probleme mit der Schlauchführung bzw. bei der Kabelverlegung geben kann. An
den Kabeln der Lüfter befindet sich ein Stecker, diese Kabel immer sehr nah am Stecker
abschneiden, da diese Stecker keine Verwendung bei unserem Drucker finden.
6.2 Linker X-Achsen Motor anschließen:
Schneiden Sie das Motoranschlusskabel des linken X-Motors ungefähr bei der Hälfte ab und
löten 4 Litzen 0,14mm² Querschnitt mit einer Länge von 92cm an der Seite des
Motorsteckers an. Fädeln Sie die vier Anschlusskabel in der oberen Nut, hinter der
Bowdenschlauchführung und dem rechten X-Achsen Motorhalters durch. Löten Sie danach
den schwarzen Stecker an den 4 Litzen und achten Sie darauf, dass Sie die Kabel nicht
vertauschen (rot -> rot, schwarz -> schwarz, grün -> grün, blau -> blau). Decken Sie mit einem
etwa 9cm langen Profilabdeckung das Kabel am Motorhalter des linken X-Motors in der Nut
ab.
