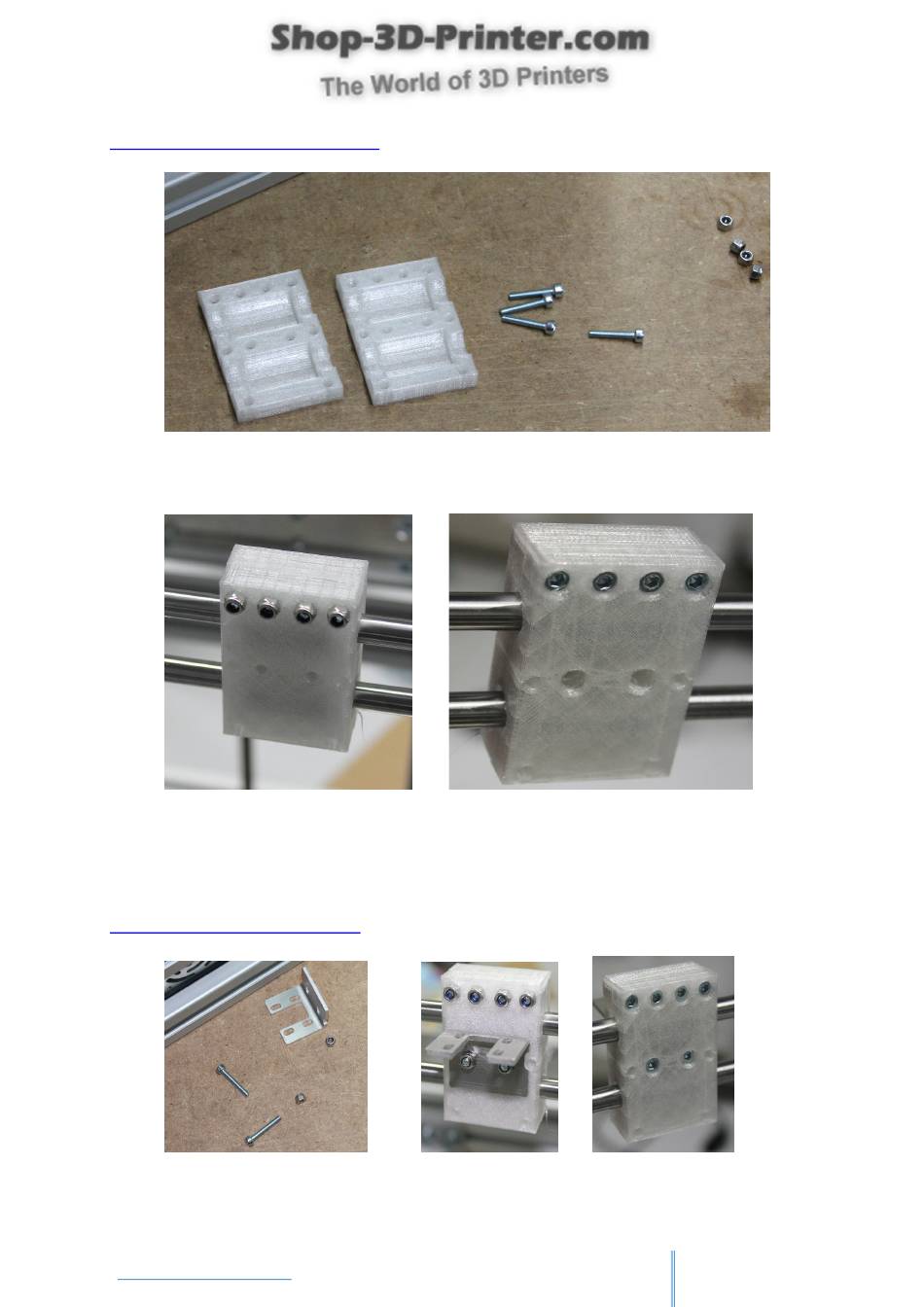

6.1 Hotendschlitten zusammenbauen:

Der Hotendschlitten besteht aus zwei Halbschalen, an welchem die Linearlager der Y-Achse,
Bauteillüfter, Zahnriemen und Hotendhaltewinkel befestigt werden.
Setzen Sie die beiden Halbschalen auf die Linearlager der Y-Achse zusammen. Achten Sie
dabei, dass die 4 Reihenbohrungen nach oben zeigen und die eingesenkten Bohrungen nach
hinten gehören. Verschrauben Sie die beiden Halbschalen mit 4 x M3 x 16mm
Zylinderkopfschrauben und 4 x M3 Stopmuttern.

6.2 Hotend Haltewinkel befestigen:

Schrauben Sie den Hotend Haltewinkel auf die vordere Seite des Schlittens mit 2 x M3 x
20mm Zylinderkopfschrauben und 2 x M3 Stopmuttern fest. Der Haltewinkel hat zur
