3,5cm, zur Kante hin ab. Decken sie mit einem weiteren Stück Abdeckprofil von 3 cm nach
vorne hin alle Kabel ab und führen alle Kabel sauber zum hinteren, senkrechten
Aluminiumprofiles.
Führen Sie alle Kabel sauber in der vorderen Nut des Profils zum Kabelkanal und decken diese
mit einem Abdeckprofil der Länge von etwa 29cm ab.

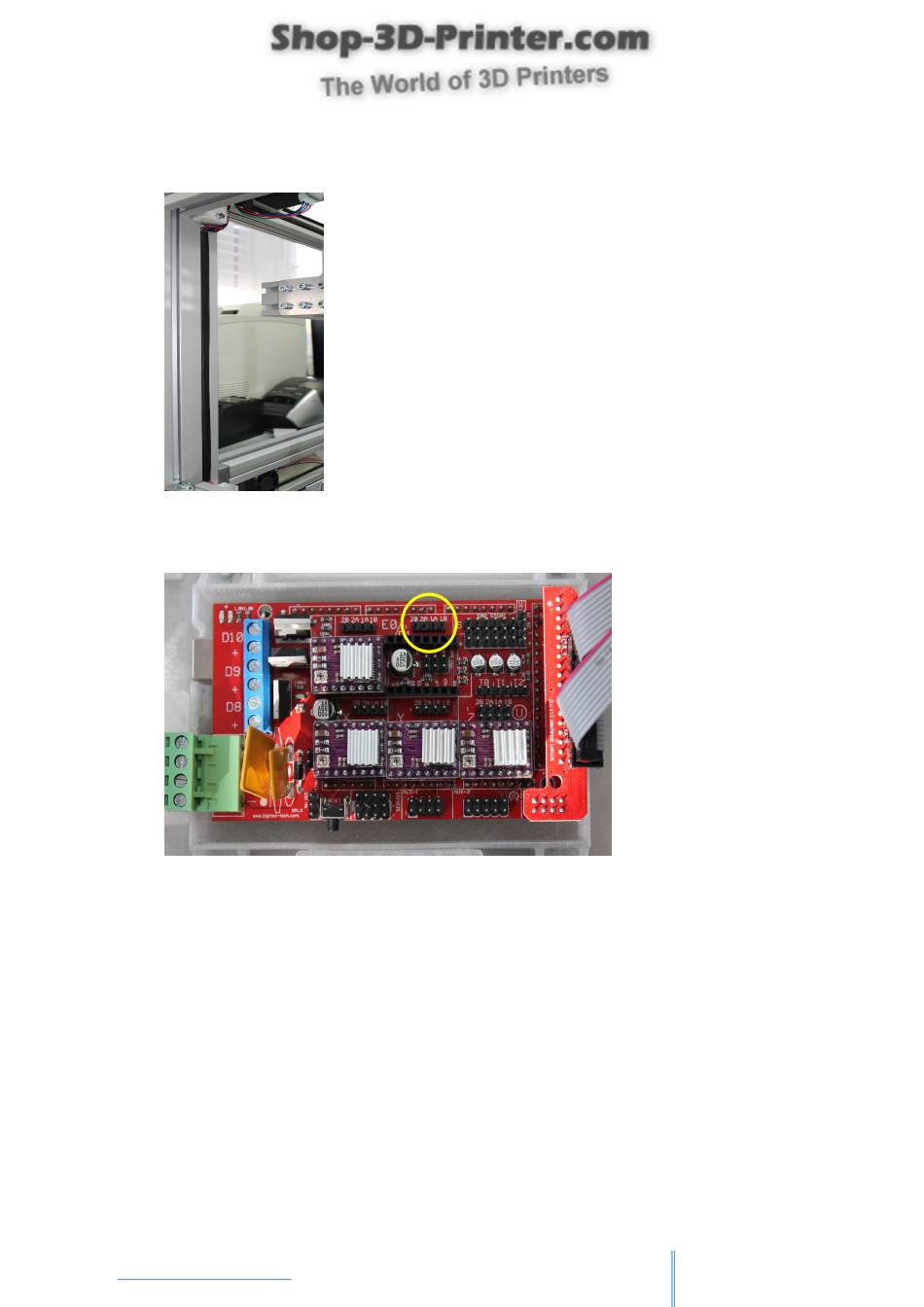

Führen Sie das Kabel des vorderen X-Achsen Motors im Kabelkanal zum RAMPS Board durch
den seitlichen Kabelführungshalter des Arduinohalters und schließen Sie den Stecker auf den
Motortreiber E1 an. Achten Sie dabei, dass das rote Kabel an 1B angeschlossen ist.
