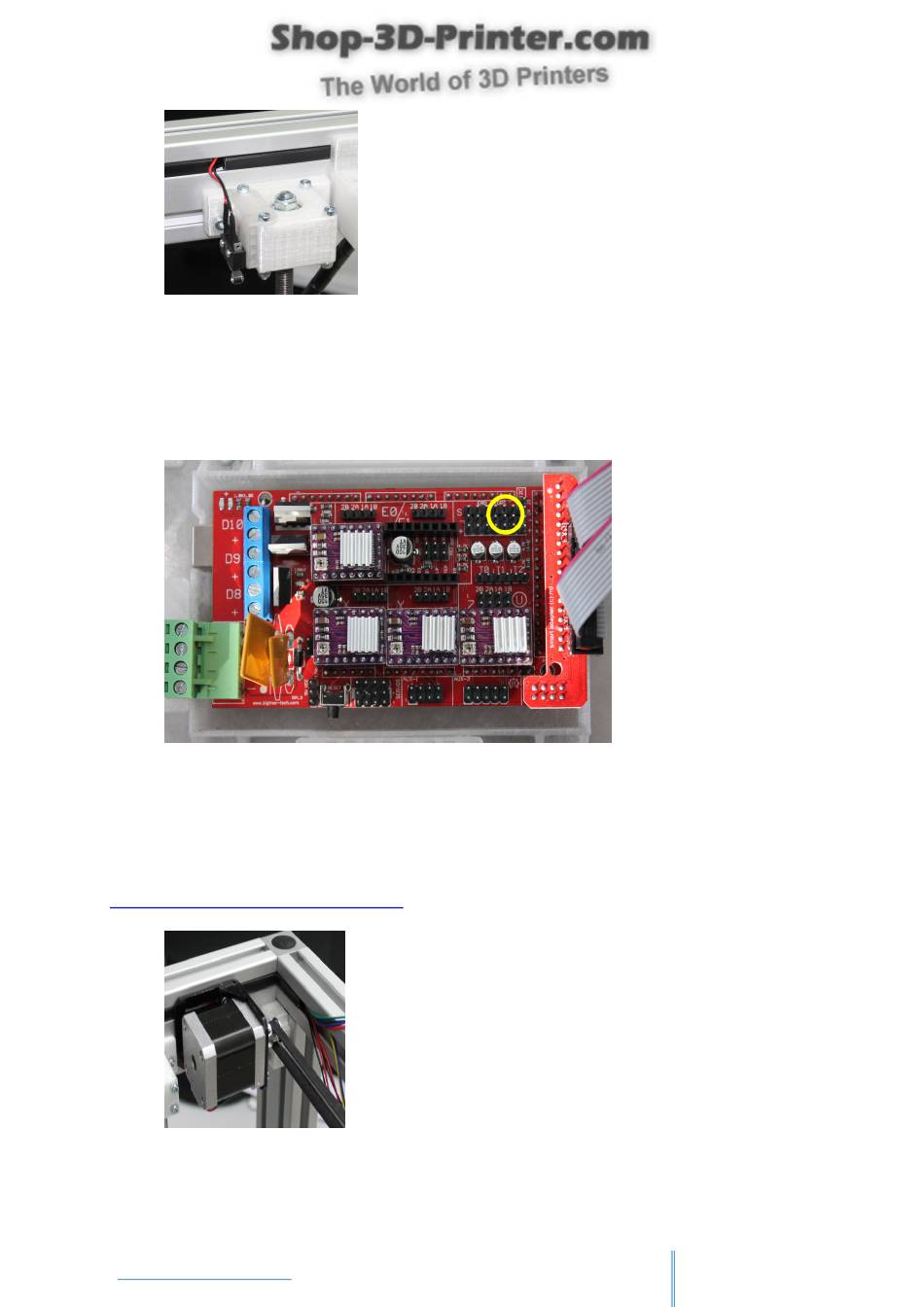

Decken Sie die Kabel mit einem Abdeckprofil, mit einer Länge von etwa 5cm, zur
Bowdenschlauchführung ab und mit einem weiteren Stück von 5cm zwischen dem
Bowdenschlauchführung und dem rechten X-Motorhalter. Führen Sie das Kabel des Endstops
provisorisch am rechten, hinteren, senkrechten Aluminiumprofil in den Kabelkanal hinein, bis
hin zum RAMPS Board und führen es an der seitlichen Kabelführung hindurch.
Endstop Z-Achse
•
o Führen Sie das Kabel des Z-Achsen-Endstop rechts am RAMPS Board vorbei und
schließen dieses an der 5. Reihe von links der End-Stop-Anschlüsse auf dem
RAMPS Board zwischen den Pins S und 1 an. Dabei spielt es keine Rolle wie
herum das Kabel angeschlossen wird.
6.2 Rechter X-Achsen Motor anschließen:
Verlängern Sie das Anschlusskabel des rechten X-Achsen Motor um 92cm. Führen Sie das
Kabel vom Motor zum vorderen Teil des Motorhalters in die obere Nut des oberen, hinteren
Aluminiumprofiles. Und decken alle Kabel mit einem Abdeckprofil, mit der Länge von etwa
