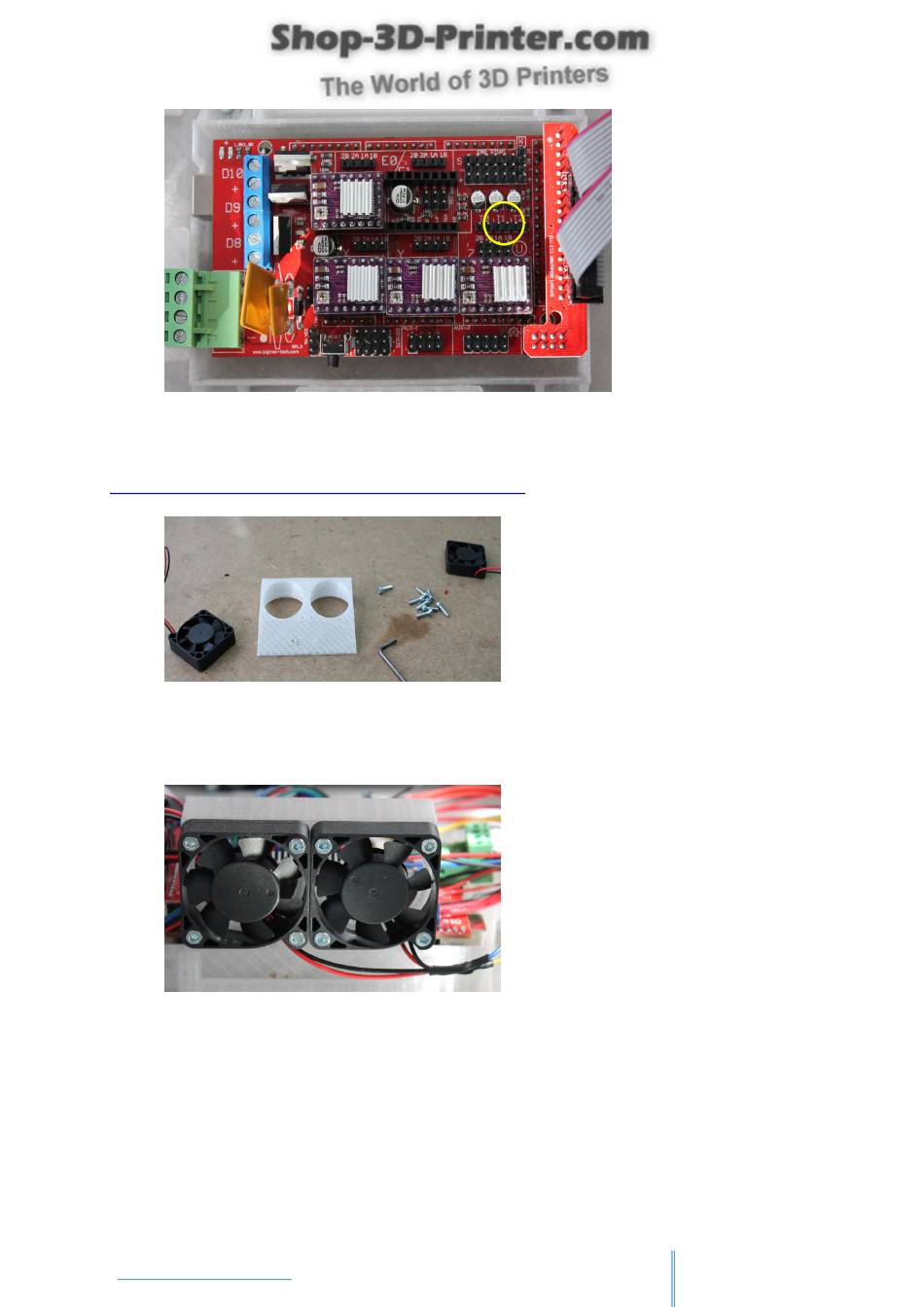

Schließen Sie den Stecker an T1 auf dem RAMPS Board an, dabei spielt es keine Rolle welche
Farbe auf welchen PIN gesteckt wird.
5.2 Lüfter auf Lüfterbasis befestigen und Kabel verlängern:
Schrauben Sie mit 8 x M3 x 16mm Zylinderkopfschrauben zwei 40mm Lüfter auf die
Lüfterbasis des Arduinohalters. Achten Sie dabei, dass die Aufkleber der Lüfter auf der Seite
der Bohrungen sich befinden.
Schneiden Sie bei etwa 4 cm vom rechten Lüfter das Kabel ab, ziehen Sie das Kabel vom
linken Lüfter dazu und schneiden dieses Kabel auf gleicher Höhe des anderen Kabelendes
ebenfalls ab. Löten Sie eine 50cm 0,14mm² gelbe Litze an den beiden roten Kabeln der Lüfter
und eine 50cm lange, blaue 0,14mm² Litze an den beiden schwarzen Kabeln an. Setzen Sie
den Halter in den Arduinohalterbasis auf der Bodenplatte des Cube 460.
