Isidor Ponticulus Montageanleitung Seite 13

Winkelanker nach Maßangaben,
höhengleich einbetonieren;
Fundamente aushärten lassen;
Grundgestell aufbauen,
auf die Anker setzen
und verschrauben

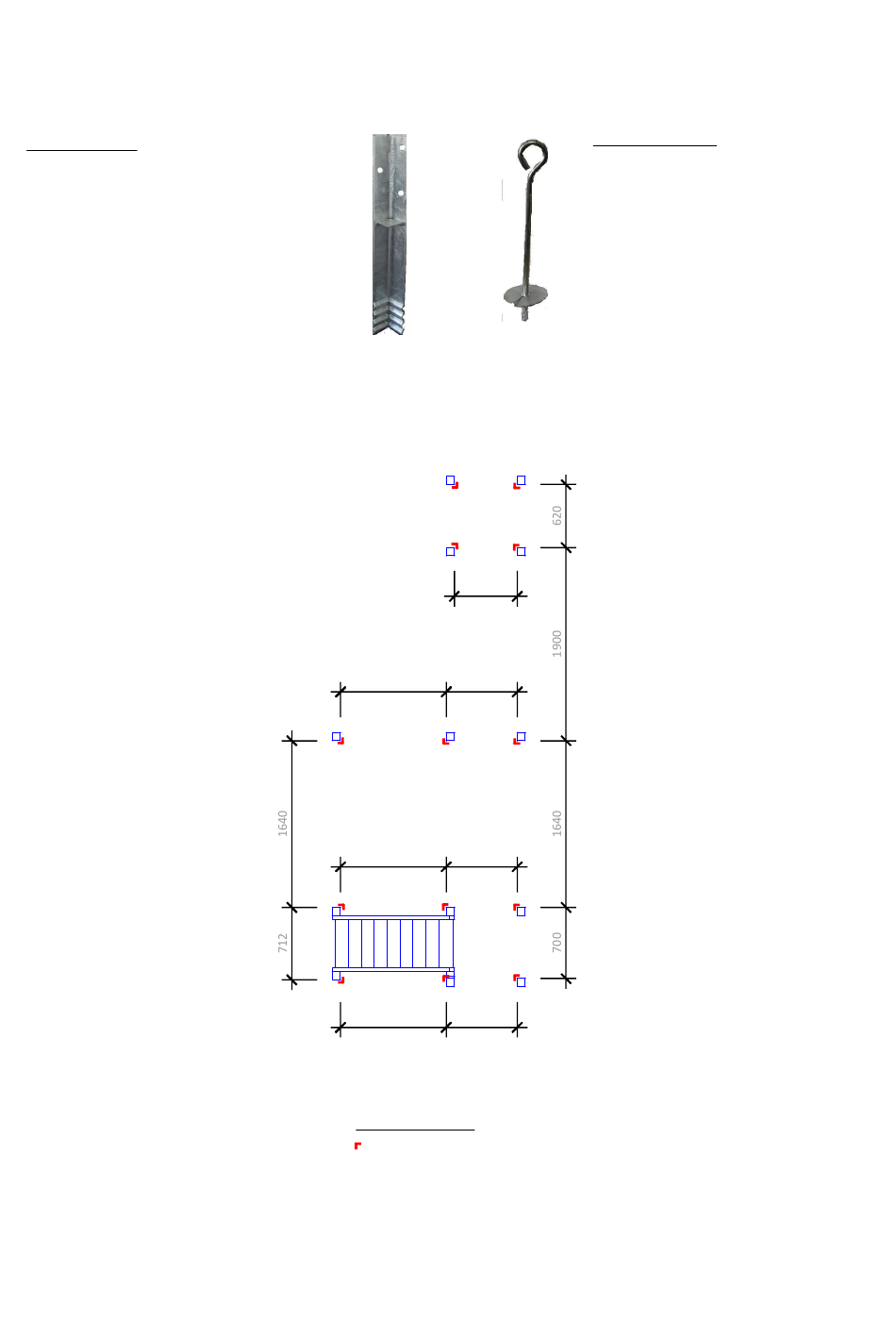

Fundamentplan
620
1040 700
1040 700
1040 700
Fundamentplan
= 13 x Winkelanker
Schraubanker für Kletterrampe und
Schaukelbalkenstützen;
bei festem Boden einfach in den
Boden eindrehen oder ebenfalls
einbetonieren, dann am Objekt
anschrauben
Alle Maßangaben in mm!
