Isidor Domizilio Montageanleitung Seite 11

Winkelanker nach Maßangaben,
höhengleich einbetonieren;
Fundamente aushärten lassen;
Grundgestell aufbauen,
auf die Anker setzen
und verschrauben

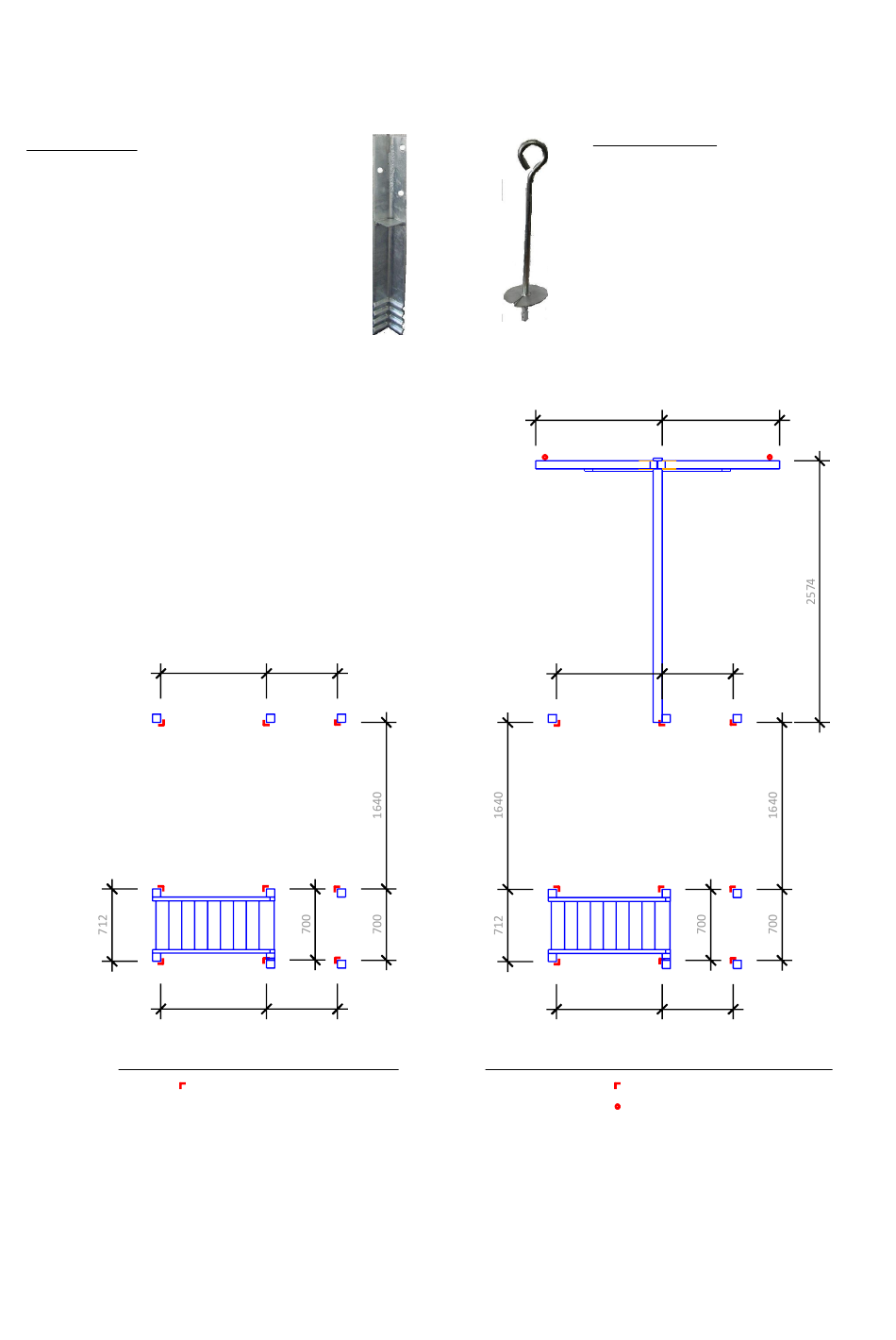

Fundamentplan ohne Schaukelanbau
= 9 x Winkelanker
Fundamentpläne
1040 700
1040 700
Schraubanker für Kletterrampe und
Schaukelbalkenstützen;
bei festem Boden einfach in den
Boden eindrehen oder ebenfalls
einbetonieren, dann am Objekt
anschrauben
1246
1040
1040
Fundamentplan mit einfachem Schaukelanbau
= 9 x Winkelanker
= 2 x Schraubanker
Alle Maßangaben in mm!
1156
700
700
