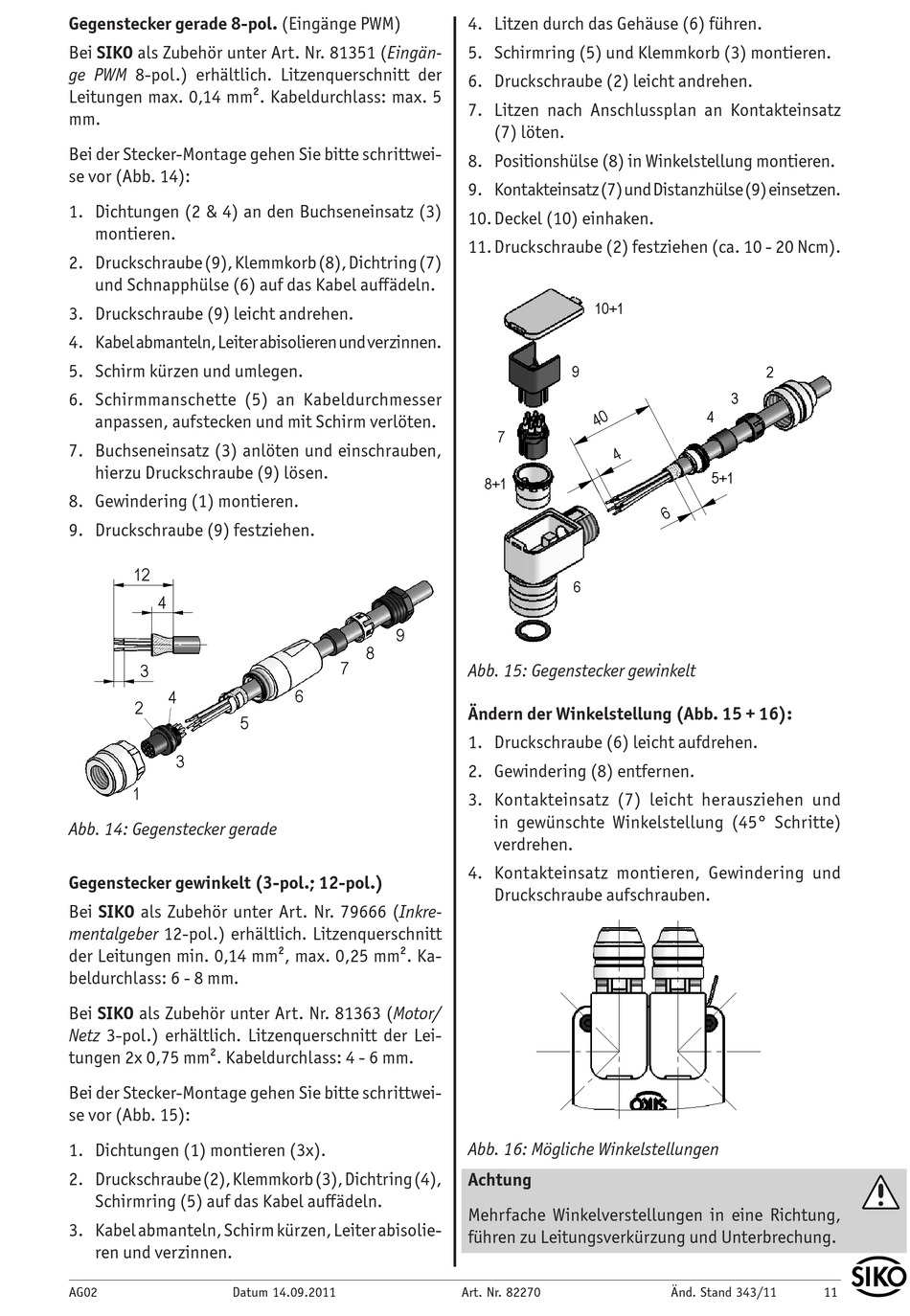

Gegenstecker gerade 8-pol. (Eingänge PWM)
Bei SIKO als Zubehör unter Art. Nr. 81351 (Eingän-
ge PWM 8-pol.) erhältlich. Litzenquerschnitt der
Leitungen max. 0,14 mm². Kabeldurchlass: max. 5
mm.
Bei der Stecker-Montage gehen Sie bitte schrittwei-
se vor (Abb. 14):
1. Dichtungen (2 & 4) an den Buchseneinsatz (3)
montieren.
2. Druckschraube (9), Klemmkorb (8), Dichtring (7)
und Schnapphülse (6) auf das Kabel auffädeln.
3. Druckschraube (9) leicht andrehen.
4. Kabel a bmanteln, L eiter a bisolieren u nd v erzinnen.
5. Schirm kürzen und umlegen.
6. Schirmmanschette (5) an Kabeldurchmesser
anpassen, aufstecken und mit Schirm verlöten.
7. Buchseneinsatz (3) anlöten und einschrauben,
hierzu Druckschraube (9) lösen.
8. Gewindering (1) montieren.
9. Druckschraube (9) festziehen.
Abb. 14: Gegenstecker gerade
Gegenstecker gewinkelt (3-pol.; 12-pol.)
Bei SIKO als Zubehör unter Art. Nr. 79666 (Inkre-
mentalgeber 12-pol.) erhältlich. Litzenquerschnitt
der Leitungen min. 0,14 mm², max. 0,25 mm². Ka-
beldurchlass: 6 - 8 mm.
Bei SIKO als Zubehör unter Art. Nr. 81363 (Motor/
Netz 3-pol.) erhältlich. Litzenquerschnitt der Lei-
tungen 2x 0,75 mm². Kabeldurchlass: 4 - 6 mm.
Bei der Stecker-Montage gehen Sie bitte schrittwei-
se vor (Abb. 15):
1. Dichtungen (1) montieren (3x).
2. Druckschraube ( 2), K lemmkorb ( 3), D ichtring ( 4),
Schirmring (5) auf das Kabel auffädeln.
3. Kabel abmanteln, Schirm kürzen, Leiter abisolie-
ren und verzinnen.
AG02
Datum 14.09.2011
Art. Nr. 82270
4. Litzen durch das Gehäuse (6) führen.
5. Schirmring (5) und Klemmkorb (3) montieren.
6. Druckschraube (2) leicht andrehen.
7. Litzen nach Anschlussplan an Kontakteinsatz
(7) löten.
8. Positionshülse (8) in Winkelstellung montieren.
9. Kontakteinsatz ( 7) u nd D istanzhülse ( 9) e insetzen.
10. Deckel (10) einhaken.
11. Druckschraube (2) festziehen (ca. 10 - 20 Ncm).
Abb. 15: Gegenstecker gewinkelt
Ändern der Winkelstellung (Abb. 15 + 16):
1. Druckschraube (6) leicht aufdrehen.
2. Gewindering (8) entfernen.
3. Kontakteinsatz (7) leicht herausziehen und
in gewünschte Winkelstellung (45° Schritte)
verdrehen.
4. Kontakteinsatz montieren, Gewindering und
Druckschraube aufschrauben.
Abb. 16: Mögliche Winkelstellungen
Achtung
Mehrfache Winkelverstellungen in eine Richtung,
führen zu Leitungsverkürzung und Unterbrechung.
Änd. Stand 343/11
11
