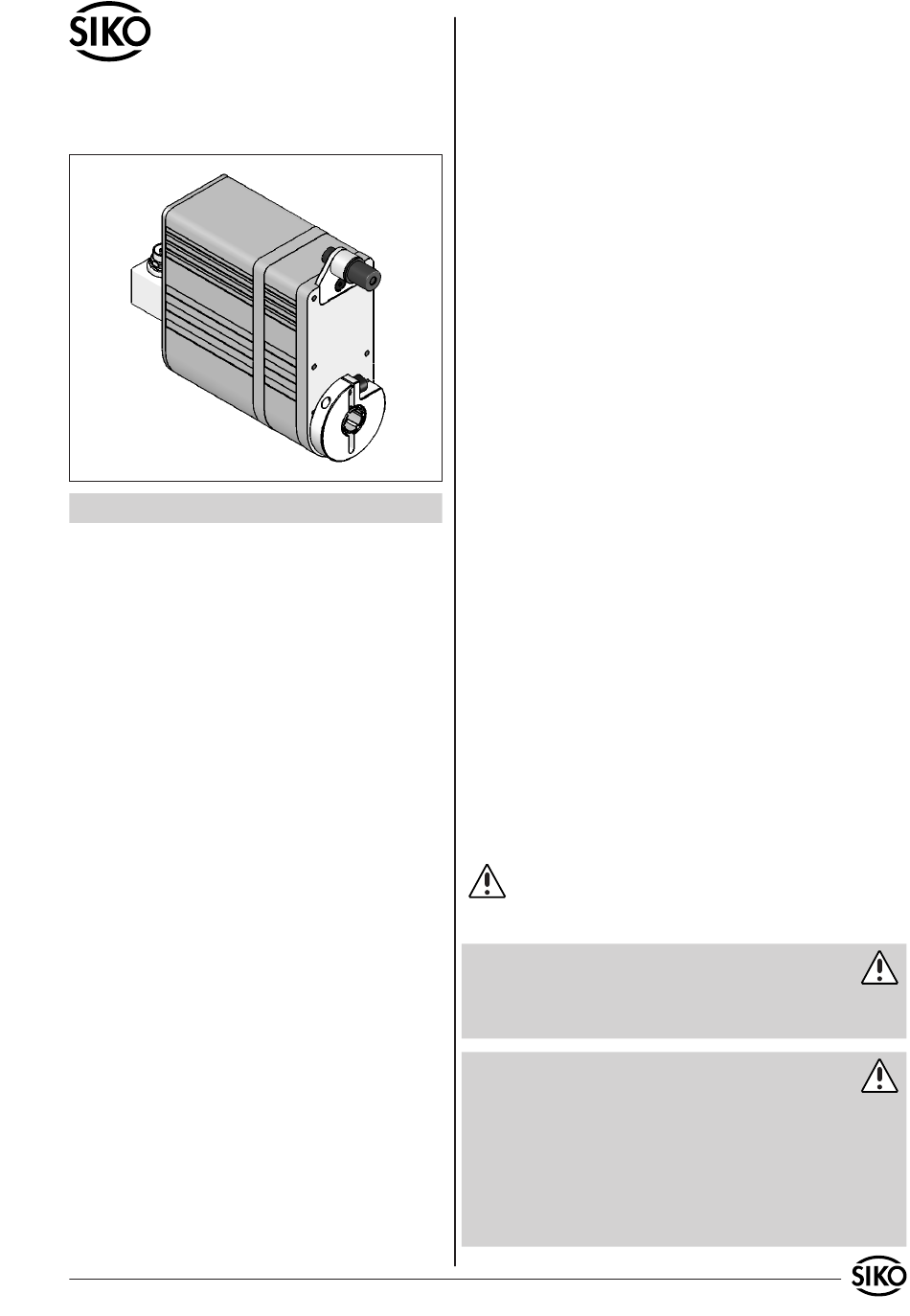

AG02
Getriebe
DEUTSCH
1. Gewährleistungshinweise
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
• Zur Wahrung Ihrer Gewährleistungsansprüche
müssen Sie, vor Montage und Inbetriebnahme,
dieses Dokument sorgfältig durchlesen und alle
Warnungen und Hinweise beachten.
2. Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Stellantrieb AG02 dient Verstellaufgaben an
Anlagen und Maschinen im Industriebereich. Der
Stellantrieb darf ausschließlich zu diesen Zwecken
verwendet werden.
• Eigenmächtige Umbauten und Veränderungen an
dem Gerät sind aus Sicherheitsgründen verboten.
• Die in dieser Benutzerinformation vorgeschrie-
benen Betriebs- und Installationsbedingungen
müssen eingehalten werden.
AG02
Datum 14.09.2011
• Es ist jede Arbeitsweise zu unterlassen, welche die
Sicherheit mit dem Gerät beeinträchtigt.
• Die v orgeschriebenen S icherheitshinweise i n d ieser
Benutzerinformation beachten.
2.2 Montage-, Inbetriebnahme- und Bedienper-
sonal
Montage, Inbetriebnahme, Bedienung und War-
tung darf nur durch qualifiziertes und vom Anla-
genbetreiber autorisiertes Personal erfolgen.
2.3 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzei-
chen und einem Signalwort.
2.3.1 Signalwörter
"Gefahr"
Hinweis auf Gefährdungen die zu schweren Körper-
verletzungen mit Todesfolge, Sachschäden oder un-
geplanten Gerätereaktionen führen können.
"Warnung"
Hinweis auf Gefährdungen die zu Körperverlet-
zungen, Sachschäden oder ungeplanten Gerätere-
aktionen führen können.
"Vorsicht"
Hinweis auf Gefährdungen die zu Sachschäden oder
ungeplanten Gerätereaktionen führen können.
"Achtung"
Wichtige Betriebshinweise die die Bedienung er-
leichtern oder die bei Nichtbeachtung zu unge-
planten Gerätereaktionen führen können.
2.3.2 Signalzeichen
2.4 Allgemeine Sicherheitshinweise
Gefahr: Verletzungsgefahr durch Verwendung in
explosionsgefährdeten Zonen
• Setzen Sie den Antrieb nicht in explosionsgefähr-
deten Zonen ein.
Gefahr: Verletzungsgefahr durch ungebremsten
Antrieb
• Bei Spannungsausfall, Störungen und Aktionen,
die das Freischalten der Endstufe zur Folge haben,
kommt e s z um s ofortigen V erlust d es D rehmoments.
• Stellen Sie sicher, dass diese Gefährdung im Be-
darfsfall durch eine externe Haltevorrichtung (z.
B. Haltebremse) verhindert wird.
Art. Nr. 82270
Änd. Stand 343/11
