Warnung
Vor Inbetriebnahme des Antriebes die Handbü-
cher sorgfältig durchlesen. Die Handbücher für
Profibus-DP, CANopen und serielle Schnittstel-
len sind der beigefügten CD zu entnehmen.

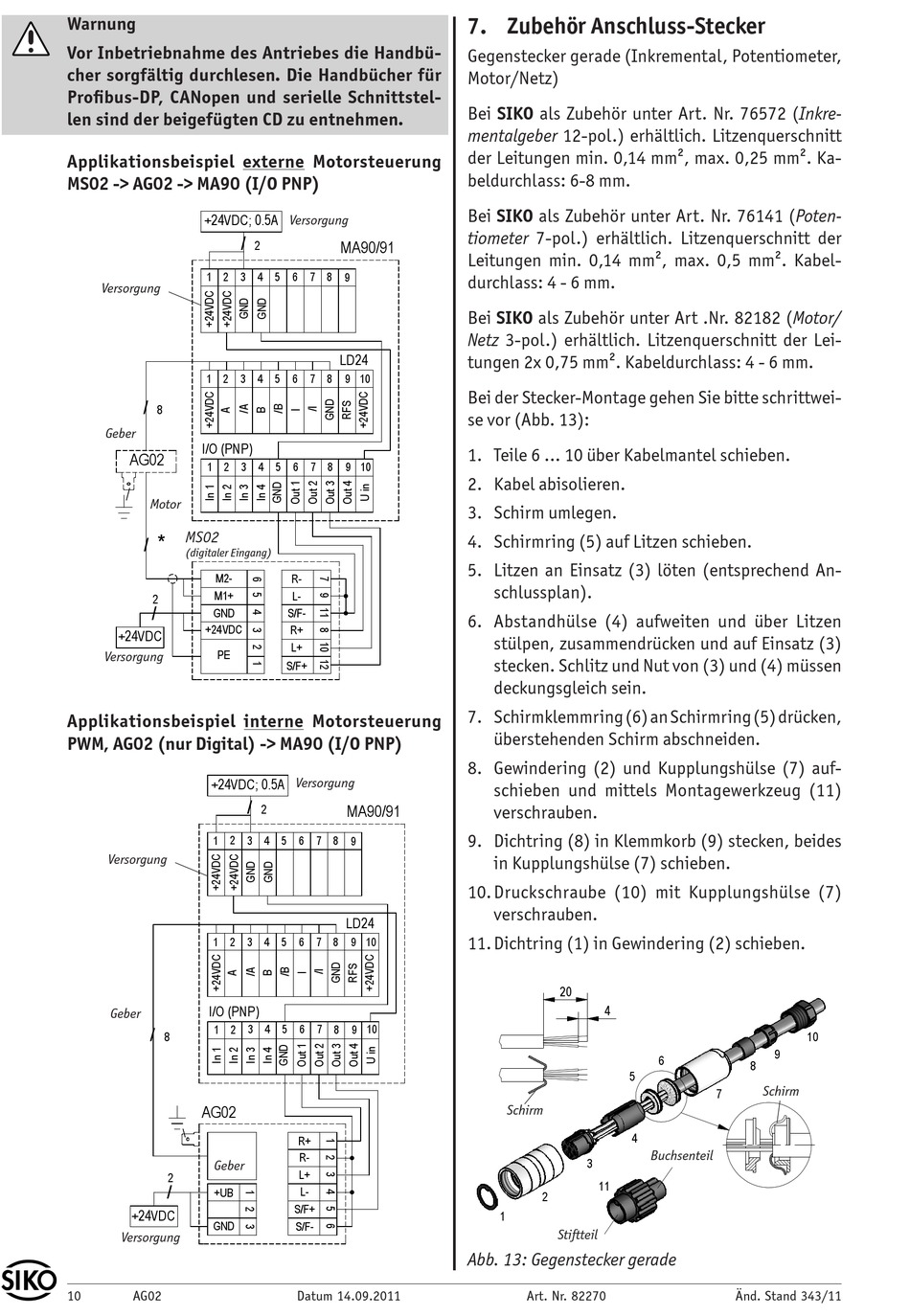

Applikationsbeispiel externe Motorsteuerung

MS02 -> AG02 -> MA90 (I/O PNP)

Versorgung
 

Geber


Motor
MS02

(digitaler Eingang)






Versorgung

Applikationsbeispiel interne Motorsteuerung

PWM, AG02 (nur Digital) -> MA90 (I/O PNP)

Versorgung
 

Geber


Geber



Versorgung
10
AG02
Versorgung


     


     







Versorgung


   
 


   
 







Datum 14.09.2011
7. Zubehör Anschluss-Stecker
Gegenstecker gerade (Inkremental, Potentiometer,
Motor/Netz)
Bei SIKO als Zubehör unter Art. Nr. 76572 (Inkre-
mentalgeber 12-pol.) erhältlich. Litzenquerschnitt
der Leitungen min. 0,14 mm², max. 0,25 mm². Ka-
beldurchlass: 6-8 mm.
Bei SIKO als Zubehör unter Art. Nr. 76141 (Poten-
tiometer 7-pol.) erhältlich. Litzenquerschnitt der
Leitungen min. 0,14 mm², max. 0,5 mm². Kabel-
durchlass: 4 - 6 mm.
Bei SIKO als Zubehör unter Art .Nr. 82182 (Motor/
Netz 3-pol.) erhältlich. Litzenquerschnitt der Lei-
tungen 2x 0,75 mm². Kabeldurchlass: 4 - 6 mm.
Bei der Stecker-Montage gehen Sie bitte schrittwei-
se vor (Abb. 13):
1. Teile 6 ... 10 über Kabelmantel schieben.
2. Kabel abisolieren.
3. Schirm umlegen.
4. Schirmring (5) auf Litzen schieben.
5. Litzen an Einsatz (3) löten (entsprechend An-
schlussplan).
6. Abstandhülse (4) aufweiten und über Litzen
stülpen, zusammendrücken und auf Einsatz (3)
stecken. Schlitz und Nut von (3) und (4) müssen
deckungsgleich sein.
7. Schirmklemmring (6) an Schirmring (5) drücken,
überstehenden Schirm abschneiden.
8. Gewindering (2) und Kupplungshülse (7) auf-
schieben und mittels Montagewerkzeug (11)
verschrauben.
9. Dichtring (8) in Klemmkorb (9) stecken, beides
in Kupplungshülse (7) schieben.
10. Druckschraube (10) mit Kupplungshülse (7)
verschrauben.
11. Dichtring (1) in Gewindering (2) schieben.

Schirm

Stiftteil
Abb. 13: Gegenstecker gerade
Art. Nr. 82270

Schirm
Buchsenteil
Änd. Stand 343/11
