DigiDesign Digi 002 Rack Benutzerhandbuch Seite 7

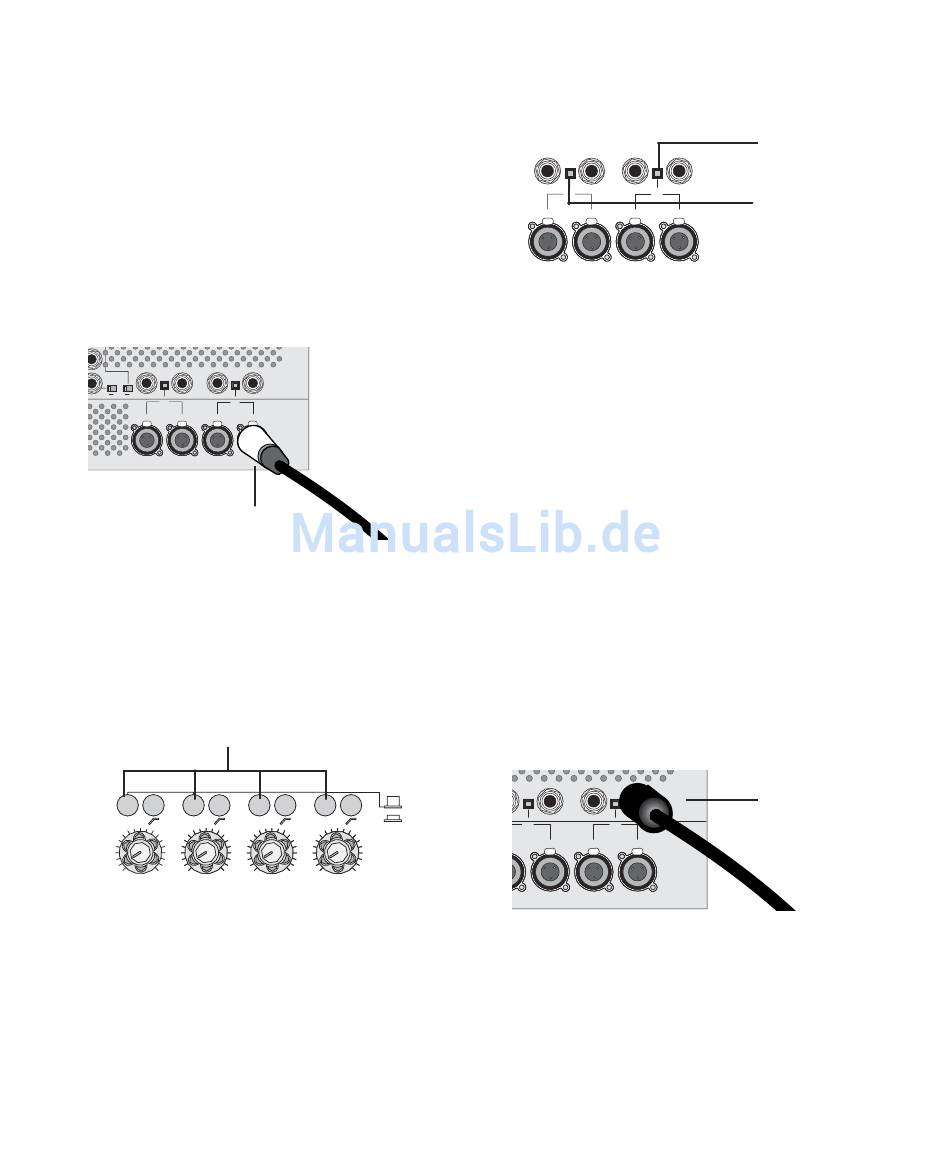

So schließen Sie ein Mikrofon an
Digi 002 oder Digi 002 Rack an:
So verwenden Sie ein Mikrofon mit einem XLR-
Stecker:
Schließen Sie das Mikrofonkabel an einen der
1
Mic-Eingänge auf der Rückseite von Digi 002
oder Digi 002 Rack an. Die Eingänge sind von
rechts nach links fortlaufend nummeriert,
sodass der Mic-Eingang 1 sich ganz rechts außen
befindet.
NPUT 5
+4 -10 +4 -10
NPUT 6 LINE/ INST LINE/ INST LINE/ INST LINE/ INST
48V 48V
MIC MIC MIC MIC
4 3 2 1
Mic-Eingang 1
Mit dem Mic-Eingang 1 verbundener XLR-Stecker
Drücken Sie den Line/Inst- und Mic-Selector-
2
Schalter des entsprechenden Eingangs (auf der
Oberseite von Digi 002 bzw. der Vorderseite von
Digi 002 Rack), sodass sich der Schalter in der
Mic-Position (gedrückt) befindet.
Line/Inst- und Mic-Selector-Schalter (in Mic-Position)
1 GAIN 2 GAIN 3 GAIN
Line/Inst- und Mic-Selector-Schalter (auf der Oberseite
von Digi 002 bzw. an der Vorderseite von
Digi 002 Rack)
Falls Ihr Mikrofon Phantomspeisung benötigt,
3
vergewissern Sie sich, dass es angeschlossen ist,
und drücken Sie für das entsprechende
Eingangspaar den (mit „48V" bezeichneten)
Schalter für die Phantomspeisung an der
Rückseite von Digi 002 bzw. Digi 002 Rack.
LINE/ INST
MIC
4 GAIN
Jeder Phantomspeisungsschalter sendet 48 V an
das entsprechende Eingangspaar.
LINE/ INST LINE/ INST LINE/ INST LINE/ INST
48V 48V
MIC MIC MIC MIC
4 3 2 1
Phantomspeisungsschalter (Rückseite)
Wenn Pro Tools gestartet wurde und die
4
Eingangssignale an einen Pro Tools-Track
geroutet werden (siehe „Aufnehmen einer
Pro Tools-Session" auf Seite 9), können Sie den
Eingangspegel mit dem Gain-Regler an der
Oberseite von Digi 002 bzw. an der Vorderseite
von Digi 002 Rack anpassen.
So verwenden Sie ein Mikrofon mit einem
1/4-Zoll-Stecker:
Schließen Sie an der Rückseite von Digi 002
1
bzw. Digi 002 Rack den 1/4-Zoll-Stecker des
Mikrofons an einen der mit „Line/Inst"
bezeichneten Eingänge an. Die Eingänge sind
von rechts nach links fortlaufend nummeriert,
sodass der Line/Inst-Eingang 1 sich ganz rechts
außen befindet.
ST LINE/ INST LINE/ INST LINE/ INST
48V 48V
MIC MIC MIC
3 2 1
Mit dem Line/Inst-Eingang 1 verbundener
1/4-Zoll-Stecker
Drücken Sie den Line/Inst- und Mic-Selector-
2
Schalter des entsprechenden Eingangs (auf der
Oberseite von Digi 002 bzw. an der Vorderseite
von Digi 002 Rack), sodass sich der Schalter in
der Line/Inst-Position (nicht gedrückt) befindet.
Phantomspeisung
(Mic-Eingänge 1 und 2)
Phantomspeisung
(Mic-Eingänge 3 und 4)
Line/Inst-Eingang 1
Anschließen von Mikrofonen
5
