Ein- und Ausgabe von Ton über Digi 002 bzw. Digi 002 Rack
Damit Sie die in einer Pro Tools-Session
aufgenommene Audiosignale anhören können,
müssen Sie Kopfhörer oder ein externes
Soundsystem (z. B. Aktivlautsprecher oder eine
Heimstereoanlage) mit Digi 002 bzw.
Digi 002 Rack verbinden. Tonsignale von
Digi 002 und Digi 002 Rack können nicht über
die Lautsprecher des Computers oder den
Audioausgang des Computers ausgegeben
werden.

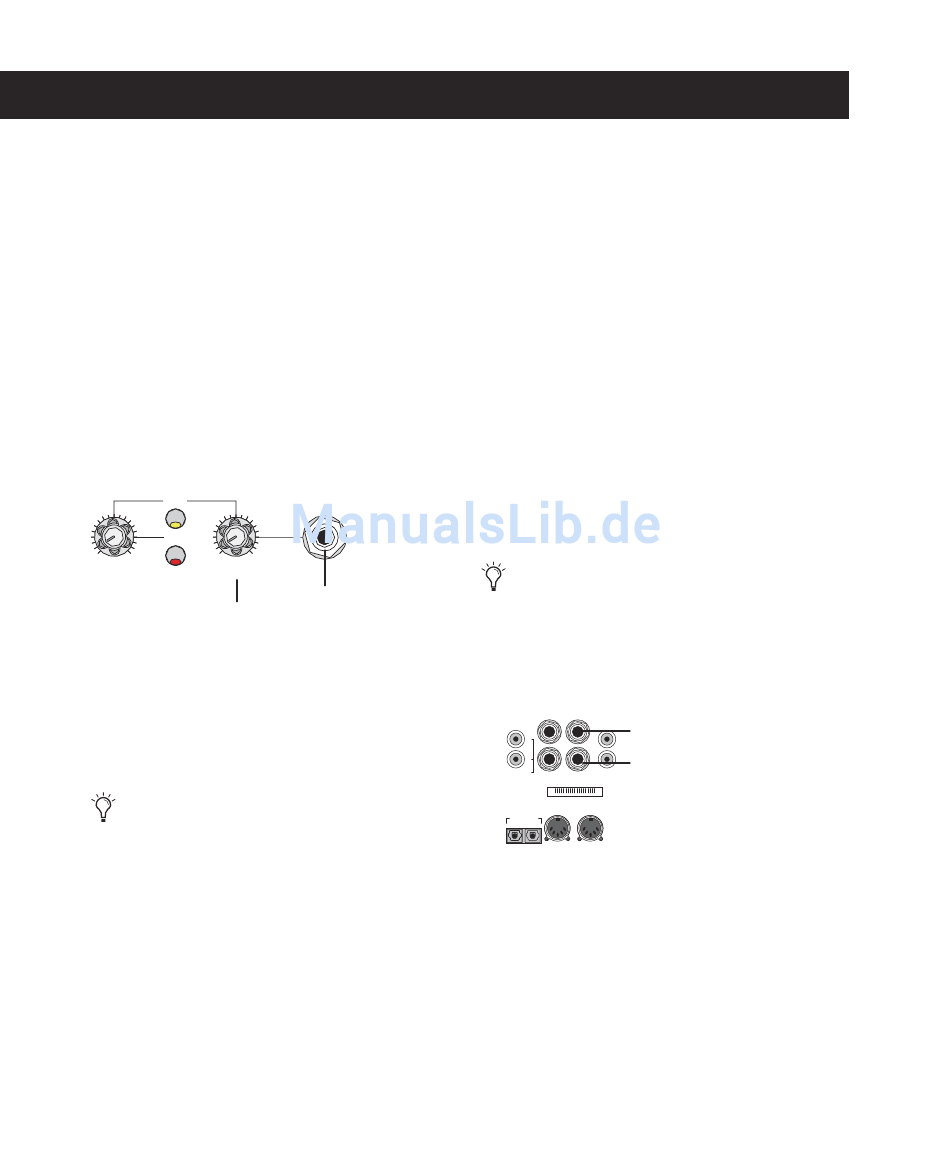

Anschließen von Kopfhörern
Es gibt eine Kopfhörerbuchse (1/4-Zoll-
Stereostecker) an Digi 002 und Digi 002 Rack.
MONO
MUTE
MONITOR
HEADPHONE
LEVEL
LEVEL
Bedienelement für Kopfhörerpegel
Kopfhörerbuchse (auf der Oberseite von Digi 002
bzw. an der Vorderseite von Digi 002 Rack)
So schließen Sie einen Kopfhörer an:
• Schließen Sie Kopfhörer mit einem 1/4-Zoll-
Stereo-Stecker (oder Adapter) an den
Kopfhöreranschluss an.
Mit dem Regler für Kopfhörerpege (auf der
Oberseite von Digi 002 bzw. an der
Vorderseite von Digi 002 Rack) können Sie
den Lautstärkepegel der Kopfhörerbuchse
anpassen.
2
Grundlagen von Digi 002 und Digi 002 Rack
1/4-Zoll-Kopfhörerbuchse
Anschließen eines Soundsystems
Die (mit „Mon" bezeichneten) Abhörausgänge
an der Rückseite von Digi 002 und Digi 002
Rack unterstützen 1/4-Zoll-Stecker. Dabei kann
es sich um symmetrische, unsymmetrische oder
aus Klinkensteckern bestehende Verbindungen
handeln. Um eine Pro Tools-Session anzuhören,
können Sie die Ausgänge mit einem beliebigen
Verstärkersystem verbinden, beispielsweise
Aktivlautsprechern, einer Heimstereoanlage
oder einem Audiomischpult.
Wenn Sie ein Stereosystem anschließen,
verbinden Sie den linken Kanal (meist der weiße
Stecker) mit dem Abhörausgang „Mon Output
L" und den rechten Kanal (meist der rote
Stecker) mit dem Abhörausgang
„Mon Output R".
Heimstereoanlagen sind oft mit RCA
Anschlüssen (Cinchbuchsen) ausgestattet.
Für diese Anschlüsse können Sie einen
TRS/TS-Cinch-Adapter bzw. ein
entsprechendes Kabel verwenden.
Mon Output L (linker Ausgang)
L
MAIN L/1
MON OUTPUT L
R
Mon Output R (rechter Ausgang)
ALT MAIN UNBAL
ALT SRC
(-10 dBV OUTPUT)
MAIN R/2
MON OUTPUT R
INPUT
964530300294856
SERIAL NUMBER
OPTICAL
OUT
IN
MIDI OUT 2
MIDI OUT 1
Abhörausgänge (Rückseite)
