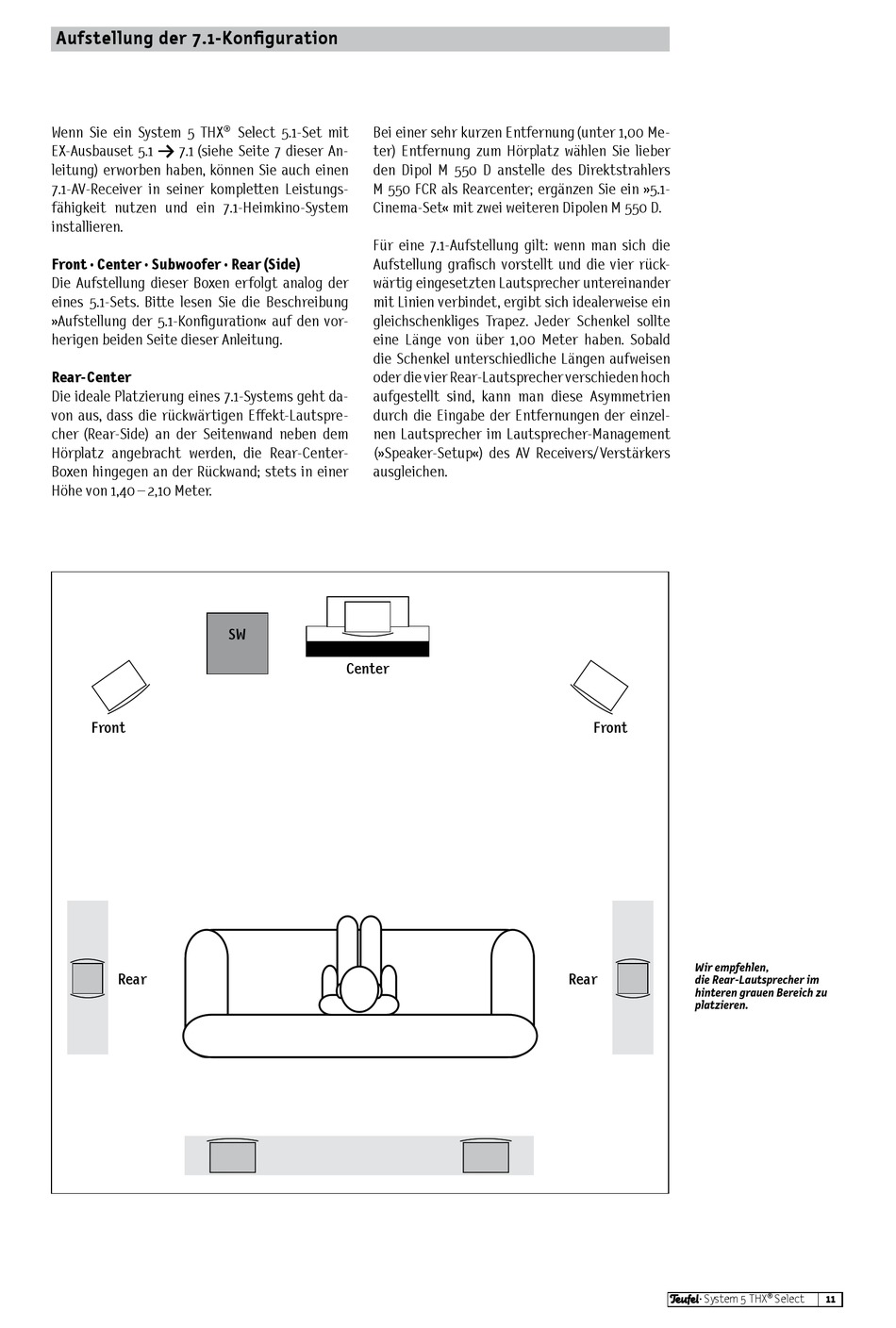

Aufstellung der 7 .1-Konfiguration

Wenn Sie ein System 5 THX
EX-Ausbauset 5.1 ĕ 7.1 (siehe Seite 7 dieser An-
leitung) erworben haben, können Sie auch einen
7.1-AV-Receiver in seiner kompletten Leistungs-
fähigkeit nutzen und ein 7.1-Heimkino-System
installieren.
Front · Center · Subwoofer · Rear (Side)
Die Aufstellung dieser Boxen erfolgt analog der
eines 5.1-Sets. Bitte lesen Sie die Beschreibung
»Aufstellung der 5.1-Konfiguration« auf den vor-
herigen beiden Seite dieser Anleitung.
Rear-Center
Die ideale Platzierung eines 7.1-Systems geht da-
von aus, dass die rückwärtigen Effekt-Lautspre-
cher (Rear-Side) an der Seitenwand neben dem
Hörplatz angebracht werden, die Rear-Center-
Boxen hingegen an der Rückwand; stets in einer
Höhe von 1,40 – 2,10 Meter.
Front
Rear
® Select 5.1-Set mit Bei einer sehr kurzen Entfernung (unter 1,00 Me-
ter) Entfernung zum Hörplatz wählen Sie lieber
den Dipol M 550 D anstelle des Direktstrahlers
M 550 FCR als Rearcenter; ergänzen Sie ein »5.1-
Cinema-Set« mit zwei weiteren Dipolen M 550 D.
Für eine 7.1-Aufstellung gilt: wenn man sich die
Aufstellung grafisch vorstellt und die vier rück-
wärtig eingesetzten Lautsprecher untereinander
mit Linien verbindet, ergibt sich idealerweise ein
gleichschenkliges Trapez. Jeder Schenkel sollte
eine Länge von über 1,00 Meter haben. Sobald
die Schenkel unterschiedliche Längen aufweisen
oder die vier Rear-Lautsprecher verschieden hoch
aufgestellt sind, kann man diese Asymmetrien
durch die Eingabe der Entfernungen der einzel-
nen Lautsprecher im Lautsprecher-Management
(»Speaker-Setup«) des AV Receivers/Verstärkers
ausgleichen.
SW
Center
Front
Wir empfehlen,
Rear
die Rear-Lautsprecher im
hinteren grauen Bereich zu
platzieren.
