6 Inbetriebnahme

5.2.3

Optionales Lastabwurfrelais installieren

Bei Bedarf kann dem Produkt ein handelsübliches Lastab-
wurfrelais vorgeschaltet werden. Das Relais hat die Aufgabe,
während der Warmwasserzapfung durch das Produkt andere
Stromverbraucher auszuschalten, damit die Hausinstallation
nicht überlastet wird. Das Lastabwurfrelais muss folgende
Kriterien erfüllen:
–
Anzugsstrom < 15 A
–
Dauerstrom > 50 A
▶
Installieren Sie das Lastabwurfrelais in den Außenlei-
ter L2.
▶
Wenn das Produkt ein Austauschprodukt ist, dann tau-
schen Sie auch das Lastabwurfrelais.
6 Inbetriebnahme
6.1

Produkt blasenfrei zapfen

Vorsicht!
Beschädigungsgefahr durch Trocken-
brand der Heizdrähte
Wenn das Produkt vor der Inbetriebnahme
nicht blasenfrei gezapft wird, dann besteht
die Gefahr von Trockenbrand der Heizdrähte
und Beschädigung des Produkts.
▶
Schalten Sie alle Zuleitungen spannungs-
frei.
▶
Sichern Sie das Produkt gegen unbeab-
sichtigtes Wiedereinschalten der Span-
nung.
▶
Prüfen Sie alle Zuleitungen und
Anschlüsse auf Spannungsfreiheit.
▶
Prüfen Sie das Produkt auf Spannungs-
freiheit.
1. Öffnen Sie das Kaltwasser-Absperrventil für mindestens
eine Minute.
2. Schließen und öffnen Sie mehrfach das Warmwasser-
Zapfventil.
Hinweis
Ein zusätzliches Entlüften im Normalbetrieb
ist nicht mehr notwendig.
10

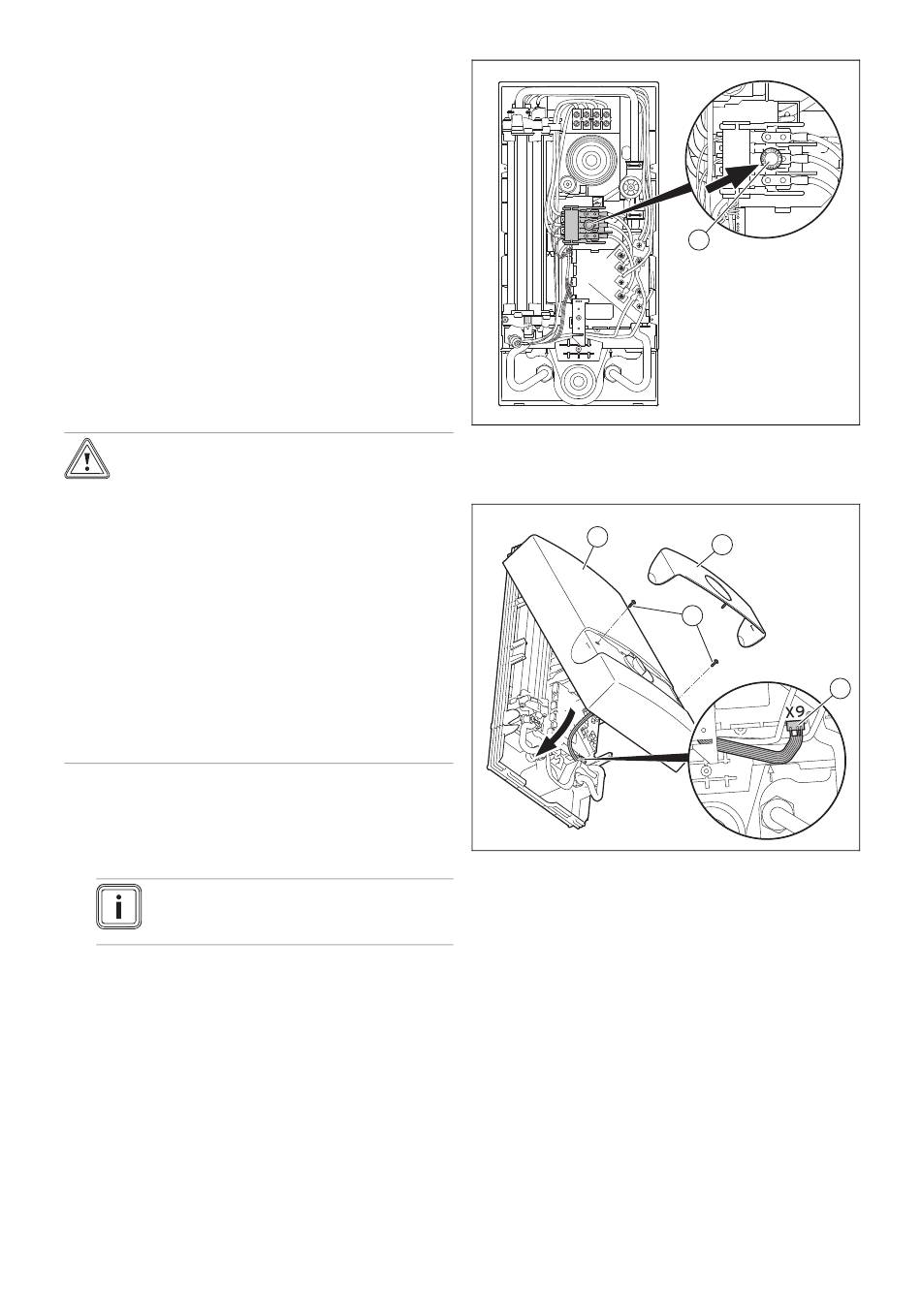

3. Drücken Sie den Sicherheitsschalter (1).
6.2

Produktverkleidung anbringen

1
Wenn das Kabel für den Temperaturwähler nicht auf die
Elektronik gesteckt ist, dann kann die Elektronik die Leistung
nicht regulieren. Die Auslauftemperatur beträgt 30 °C.
▶
Stecken Sie das Kabel (4) für den Temperaturwähler auf
den Steckplatz X9 der Elektronik.
▶
Setzen Sie die Produktverkleidung (1) auf.
▶
Ziehen Sie die beiden Schrauben (3) an.
▶
Greifen Sie die Blende (2) an den beiden Laschen.
▶
Spreizen Sie die beiden Laschen (Blende leicht ausein-
ander ziehen).
▶
Stecken Sie die Blende (2) auf.
▶
Schließen Sie das Warmwasser-Zapfventil.
▶
Verbinden Sie das Produkt mit dem Stromnetz (Siche-
rung einschalten).
Installationsanleitung electronicVED pro 0020213833_01
1
2
3
4
