Cola Bea Installations-, Bedienungs- Und Wartungsanleitung Seite 8

Die einwandfrei glatten Innenwände dürfen auf der gesamten Länge keine Verengungen oder Vorsprünge
aufweisen, welche einen Strömungswiderstand darstellen und Rauchverwirbelungen verursachen würden, was
eine erhebliche Reduzierung des Schornsteinzugs zur Folge hätte.
Eventuell vorhandene Reinigungs- und Inspektionstüren müssen bei Betrieb des Ofens einwandfrei gasdicht
verschlossen sein.
Die Austrittsöffnung des Schornsteins muss 0,5 m höher als mögliche bauliche Hindernisse liegen, wenn sich
diese in einem Abstand von weniger als 10 m befinden. Der Schornstein muss in einen Schornsteinkopf oder
Aufsatz münden, deren wirksamer Austrittsquerschnitt nicht weniger als das Doppelte des Schornsteinquerschnitts
beträgt.

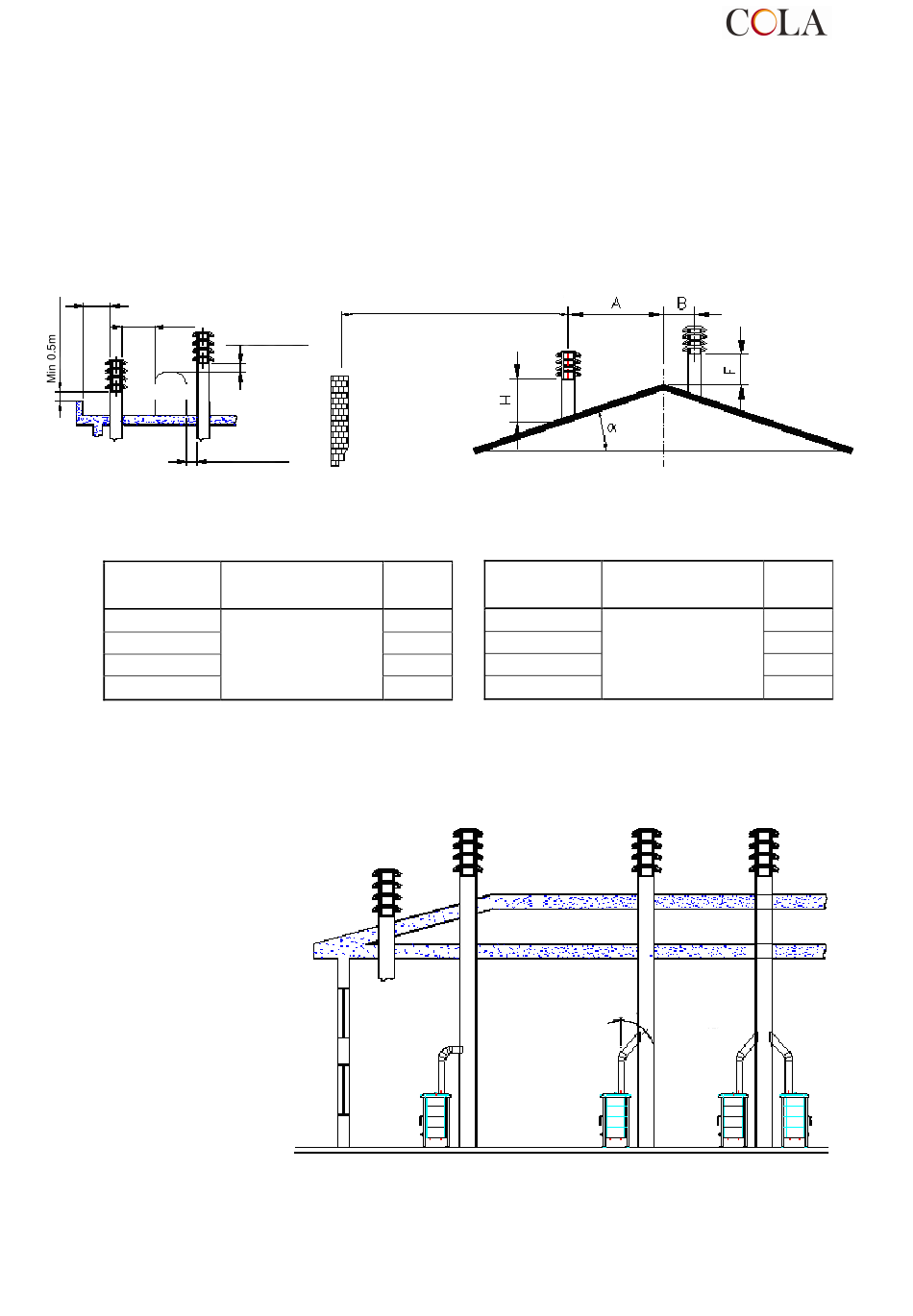

In den folgenden zwei Abbildungen sind die vorgeschriebenen Abstände und die Anordnung der Schornsteinköpfe
gemäß der ital. Norm UNI 10683/2005 dargestellt.
circa 0.5m
Min 0.5m
ostacolo
Inferiore di 5 m
Dachneigung
???? ????
???? ????
15°
30°
45°
60°
Vor dem Anschluss eines Ofens an einen Schornstein älterer Bauart ist zusätzlich zur Einhaltung der obigen
Hinweise zu prüfen, ob Öffnungen oder Risse vorliegen, an denen Falschluft eindringen und die Abgastemperatur
verringern kann, was den einwandfreien Schornsteinzug beeinträchtigt.
Ferner ist zu prüfen, ob Verengungen durch Fremdkörper oder Rußablagerungen aus langjährigem Betrieb
vorhanden sind.
Das erste Rohrstück sollte
senkrecht vom Ofen abgehen.
Das Verbindungsstück
Rauchrohrs
Schornsteinrohr, das
Schornsteinkopf führt,
nur wenige Zentimeter in das
Schornsteinrohr
hineingesteckt werden,
dessen wirksamen
Querschnitt nicht
verringern.
Falls das Rauchrohr nicht
rechtwinklig zur Mittelachse
des Schornsteinrohrs verläuft,
ist es sinnvoll, den Anschluss
mit Spezial-
Verbindungsstücken
Stahl auszuführen,
die eine Winkelstellung bis maximal 45° ermöglichen .
Aus entzündlichem Material ausgeführte Wände und Decken
müssen
im Kontaktbereich mit dem Rauchrohr entsprechend isoliert werden. Die Verbindungsstellen sind außerdem
gewissenhaft abzudichten, dies gilt vor allem für den Eintritt des Verbindungsstücks in das Schornsteinrohr.
La bocca del camino deve essere di almeno
0.5m dalla sommità di un ostacolo se questi
si trova ad una distanza inferiore ai 10m
Min 0.5m
Abb. 2 Abstände und Anordnung der Schornsteinköpfe
Tabellen nach UNI 10683
Abstand A
1,00 m
1,30 m
Größer als 1,85 m
2,00 m
2,60 m
des
zum
zum
darf
um
zu
aus
Dachneigung
???? ????
???? ????
H
15°
30°
45°
60°
NO
Abb. 3 Anschluss des Ofens an das Schornsteinrohr
8
Abstand B
Geringer als 1,85 m
MAX 45°
NO
SI
Bea Forno
H
0,50 m
0,50 m
0,50 m
0,50 m
