Montageanweisung
Komplettstationen der Typen K
KS 0120 W/1 · KS 0212 W/1 · KS 0220 W/1
Bitte aufbewahren!
0001 h
Temperatur
Betriebs-
stunden
Vorlauf
System-
druck
KS 0105 W/2
KS 0110 W/1
KS 0120 W/1
S 0105 W/2 · KS 0110 W/1
0001 h
Betriebs-
stunden
0001 h
Betriebs-
stunden
System-
druck

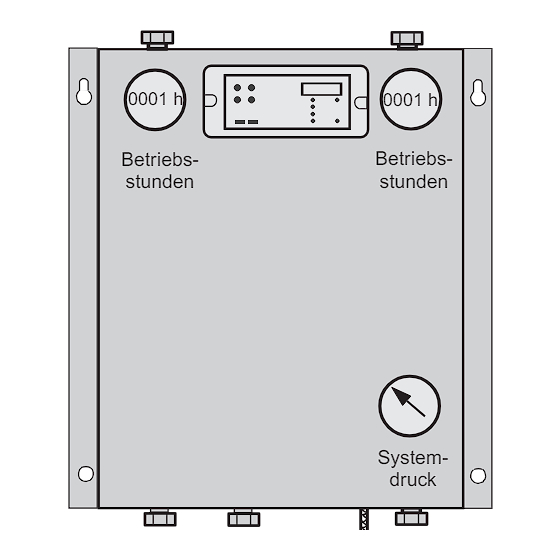

KS 0212 W/1
KS 0220 W/1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Buderus KS 0110 W/1
Inhaltszusammenfassung für Buderus KS 0110 W/1
- Seite 1 DV-09341 09/98 Montageanweisung Komplettstationen der Typen K S 0105 W/2 · KS 0110 W/1 KS 0120 W/1 · KS 0212 W/1 · KS 0220 W/1 0001 h 0001 h 0001 h Temperatur Betriebs- Betriebs- Betriebs- stunden Vorlauf stunden stunden System-...
-
Seite 2: Inhaltsverzeichnis
KS 0105 W/2 bis zu 5 Kollektoren und einem 2.1 Vorschriften / Richtlinien ........3 Verbraucher (Speicher) 2.2 Bestimmungsgemäße Verwendung ..... 3 KS 0110 W/1 bis zu 10 Kollektoren und einem Verbraucher (Speicher) Korrekte Montage der Sammelleitungen ..4 KS 0120 W/1 bis zu 20 Kollektoren und einem Verbraucher (Speicher) Montage Komplettstation ........ -
Seite 3: Vorschriften / Richtlinien
Bauteilen, der Konstruktion oder den hydraulischen Kom- ponenten vor, Sie beeinträchtigen sonst die sichere Funk- tion der Anlage. KS 0105 W/2 = kein Lieferumfang KS 0212 W/1 KS 0110 W/1 KS 0220 W/1 KS 0120 W/1 Rücklauf zum Kollektor Rücklauf zum Kollektor Vorlauf... -
Seite 4: Korrekte Montage Der Sammelleitungen
3. Korrekte Montage der Entlüfter Sammelleitungen Sammelleitung Fühler Kollektor Allgemeines zur korrekten Verrohrung Speicher Die Kollektoren (Kollektorfelder), die Komplettstation und der Solarspeicher werden durch Sammelleitungen aus Kupferrohr miteinander verbunden (Abb. 2). 0001 h Führen Sie das Verlängerungskabel des Kollektorfüh- Betriebs- Temp. -
Seite 5: Montage Komplettstation
Ausdehnungsgefäßes Das Membranausdehnungsgefäß (MAG, Abb. 5, Pos. 1) und das zum Absperren des Solarkreislaufes notwendi- ge Kappenventil (Pos. 2) gehören nicht zum Lieferum- fang und müssen über die Buderus-Niederlassung bezo- gen werden. 0001 h Layer 1 Wir empfehlen die Auslegung der Ausdehnungsgefäße nicht kleiner als in der Tabelle aufgeführt, vorzunehmen. -
Seite 6: Anschluß Der Komplettstation
Hinweis! Rücklauf Vorlauf Der Anschluß des Ausdehnungsgefäßes muß im Rück- lauf über der Komplettstation montiert werden. Ausdehnungsgefäß mit entsprechendem Befesti- gungsmaterial fixieren. Verbindung A: Den zum Lieferumfang gehörenden 0001 h Layer 1 Übergangsnippel (Klemmring / Außengewinde, Abb. 6, Pos. 3) ins Kappenventil drehen (Pos. 4) und das Kappenventil auf das MAG (Pos. -
Seite 7: Spülung Der Verrohrung
4.4 Spülung der Verrohrung Bevor die Solaranlage mit Solarfluid befüllt wird, muß das Rohrleitungssystem unbedingt mit Wasser gespült wer- Kollektor Speicher den, um eventuelle Verunreinigungen zu entfernen. FE-Hahn montieren Montieren Sie in die Rücklaufleitung am tiefsten Punkt 0001 h Betriebs- Temp. -
Seite 8: Inbetriebnahme
5. Inbetriebnahme Entlüfter 5.1 Druckprobe der Rohrleitungen mit Wasser Entlüfter öffnen 0001 h Betriebs- Temp. stunden Vorlauf Drehen Sie die Madenschraube um mind. 2 Umdre- hungen auf, damit die Luft entweichen kann. Systemdruck Hydraulische Anschlüsse überprüfen Anlage mit Leitungswasser füllen (über FE-Hahn an der Rücklaufleitung vom Wärmetauscher, Abb. - Seite 9 Vordruck Ausdehnungsgefäß anpassen Der Vordruck des Membranausdehnungsgefäßes (MAG) muß dem statischen Druck der Anlage entsprechen (1 Meter Höhendifferenz entspricht 0,1 bar). Stellen Sie den Vordruck bei unbelastetem Gefäß ein (ohne Flüssigkeitsdruck). Ist der statische Druck (Höhendifferenz zwischen Kol- lektorfeld und Komplettstation) größer als der Vordruck des Ausdehnungsgefäßes, muß...
- Seite 10 Entlüfter kontrollieren Betriebsschalter Anlage einwandfrei entlüften. Hierzu muß die Absperr- schraube (Madenschraube) am Entlüfter um mind. 2 Umdrehungen gelöst sein. Auto Luftfreiheit der Anlage durch manuelles Ein- und Aus- schalten der Pumpe(n) kontrollieren (Abb. 16). 80°C Hinweis: Betriebszustand: Zeigt das Manometer (Abb. 17, Pos. 1) beim Ein- und 1 = Pumpe läuft Ausschalten der Pumpe Druckschwankungen an, ist die 0 = Aus...
-
Seite 11: Durchflußmenge Einstellen
Die Vorlauftemperatur sollte nach Möglichkeit bei der Ein- stellung der Durchflußmenge nicht über 20 °C liegen. Auto Manometer Typ KS 0105 W/2, KS 0110 W/1 und KS 0120 W/1 Schwerkraftbremse schließen (Abb. 19). Wichtig! Abb. 19 Durchflußbegrenzer und andere Absperrvorrichtungen ganz öffnen (Abb. - Seite 12 Hahn entnehmen und in mitgelieferte Flasche einfül- Probe: Nr.: len (Abb. 23). Firma: Anlage gefüllt am: Flasche mit der Probe (und vollständigem Absender) Probeentnahme am: an die Buderus-Niederlassung senden. Die Analyse Kom: der Probe ist kostenfrei. Das Ergebnis wird Ihnen mit- Name: geteilt. Ort: Typenschild-Nr. Warnung! der Komplettstation: Keine Lebensmittelflaschen verwenden.
-
Seite 13: Regelungen Einstellen
6. Regelungen einstellen 6.1 Regelung für 1 Verbraucher Die Komplettstationen KS 0105 W/2, KS 0110 W/1 und KS 0120 W/1 sind für die Versorgung von einem Verbrau- cher (Speicher) ausgelegt. Für die Solarkreispumpe kann der Betriebszustand und ggf. die Einschalt-Temperaturdifferenz (Seite 14) zwischen Speicher und Kollektor eingestellt werden. - Seite 14 Zusätzliche Einstellmöglichkeiten auf der Rückseite des Regelgehäuses Vor Abnahme des Regelgehäuses unbedingt den Netz- stecker ziehen! Zur Abnahme des Regelgehäuses die Schrauben lö- sen und das Gehäuse vom Sockel ziehen (Abb. 25). Abb. 25 Auf der Rückseite lassen sich zwei Werte einstellen. 8 Einschalt-Temperaturdifferenz T zwischen Kollek- tor und Speicher (Abb.
-
Seite 15: Regelung Für 2 Verbraucher
6.2 Regelung für 2 Verbraucher Die Komplettstationen KS 0212 W/1 und KS 0220 W/1 sind für die Versorgung von 2 Verbrauchern (Speichern) ausgelegt. Die Komplettstationen verfügen über 2 Pum- pen, die zwei unterschiedliche Verbraucher (Speicher) ansteuern können. Die Ansteuerung von 2 Kollektorfel- dern ist nicht möglich. - Seite 16 5 Digitale Temperatur-, Betriebsstunden-, und Fehleran- zeige: Der hier angezeigte Wert ist der unter der Anzeige leuchtenden LED zugeordnet. Die LEDs T1 bis T4 geben Temperaturen in °C an. Die LED “Solar (h)” gibt die Betriebsstunden der Solaranlage wieder. Die LED “Error”...
- Seite 17 13 Betriebsartenschalter Speicher 1: Der Schalter steht normalerweise auf “Auto”. Die So- laranlage läuft automatisch. Beim Umschalten auf “0” wird die Pumpe für die Bela- dung von Speicher 1 ausgeschaltet. Sie geht auch beim Erreichen der Einschaltbedingungen nicht in Betrieb. Nur Temperaturfühler vom Typ FKY verwenden Beim Umschalten auf “I”...
-
Seite 18: Technische Daten
7. Technische Daten Technische Daten der Temperatur-Differenzregelung für die Komplettstationen KS 0105 W/2, KS 0110 W/1 und KS 0120 W/1 ü : t r : t r : t r : t r : t r ß ß ß ß... -
Seite 19: Hinweise Für Den Betreiber
8. Hinweise für den Betreiber Anlage nicht abschalten Die Buderus Sonnenkollektoranlage läuft vollautomatisch. Achtung! Die Anlage wird vom Installateur bei der Inbetriebnahme eingestellt. Der Betreiber darf keine Änderungen an den Anlageneinstellungen vornehmen Anlagenbetrieb in der Urlaubszeit Keinesfalls sollte die Anlage bei längerer Abwesenheit...
