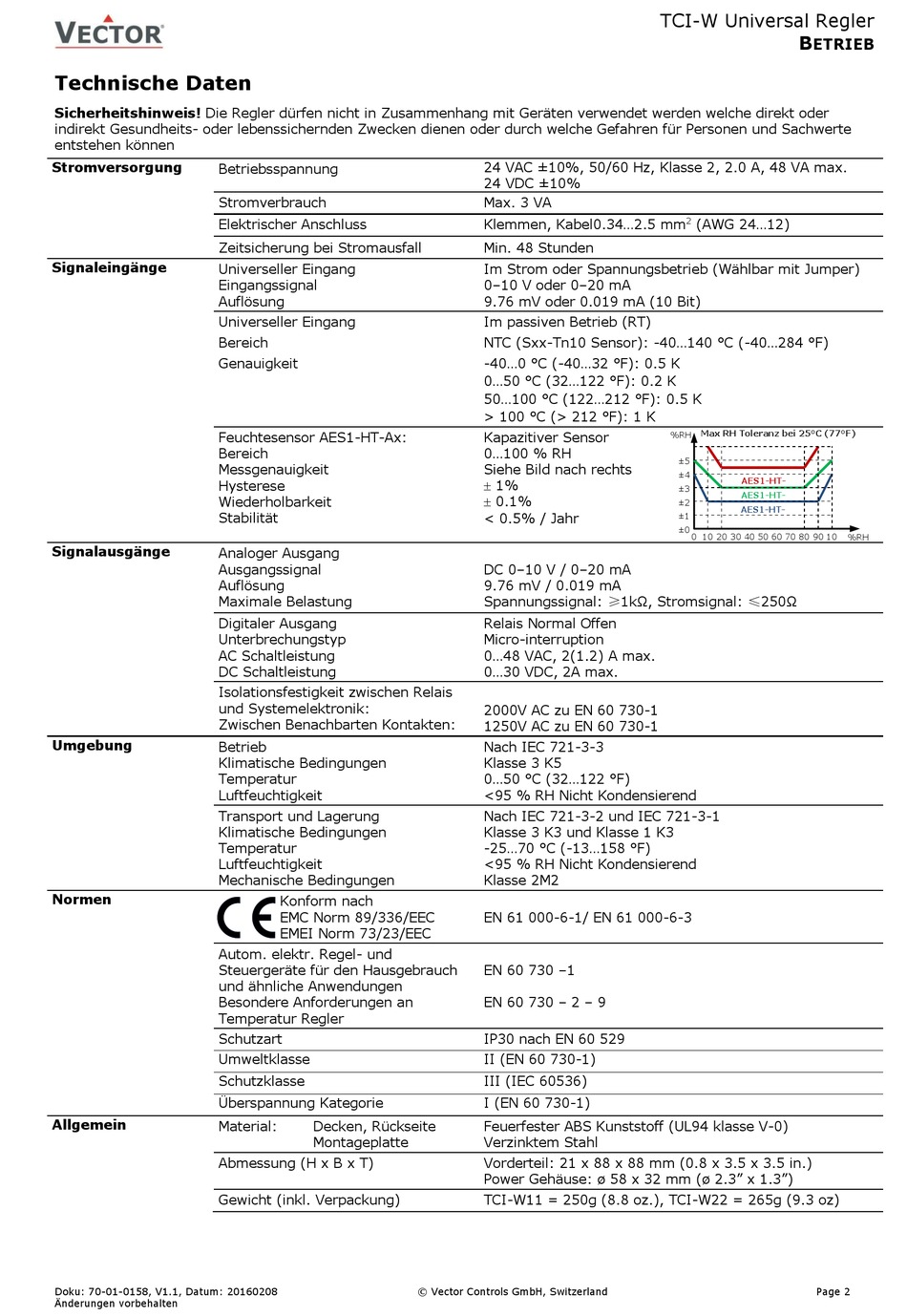

Technische Daten
Sicherheitshinweis! Die Regler dürfen nicht in Zusammenhang mit Geräten verwendet werden welche direkt oder
indirekt Gesundheits- oder lebenssichernden Zwecken dienen oder durch welche Gefahren für Personen und Sachwerte
entstehen können
Stromversorgung
Betriebsspannung
Stromverbrauch
Elektrischer Anschluss
Zeitsicherung bei Stromausfall
Signaleingänge
Universeller Eingang
Eingangssignal
Auflösung
Universeller Eingang
Bereich
Genauigkeit
Feuchtesensor AES1-HT-Ax:
Bereich
Messgenauigkeit
Hysterese
Wiederholbarkeit
Stabilität
Signalausgänge
Analoger Ausgang
Ausgangssignal
Auflösung
Maximale Belastung
Digitaler Ausgang
Unterbrechungstyp
AC Schaltleistung
DC Schaltleistung
Isolationsfestigkeit zwischen Relais
und Systemelektronik:
Zwischen Benachbarten Kontakten:
Umgebung
Betrieb
Klimatische Bedingungen
Temperatur
Luftfeuchtigkeit
Transport und Lagerung
Klimatische Bedingungen
Temperatur
Luftfeuchtigkeit
Mechanische Bedingungen
Normen
Autom. elektr. Regel- und
Steuergeräte für den Hausgebrauch
und ähnliche Anwendungen
Besondere Anforderungen an
Temperatur Regler
Schutzart
Umweltklasse
Schutzklasse
Überspannung Kategorie
Allgemein
Material:
Abmessung (H x B x T)
Gewicht (inkl. Verpackung)
Doku: 70-01-0158, V1.1, Datum: 20160208
Änderungen vorbehalten
Konform nach
EMC Norm 89/336/EEC
EMEI Norm 73/23/EEC
Decken, Rückseite
Montageplatte
© Vector Controls GmbH, Switzerland
24 VAC ±10%, 50/60 Hz, Klasse 2, 2.0 A, 48 VA max.
24 VDC ±10%
Max. 3 VA
Klemmen, Kabel0.34...2.5 mm
Min. 48 Stunden
Im Strom oder Spannungsbetrieb (Wählbar mit Jumper)
0–10 V oder 0–20 mA
9.76 mV oder 0.019 mA (10 Bit)
Im passiven Betrieb (RT)
NTC (Sxx-Tn10 Sensor): -40...140 °C (-40...284 °F)
-40...0 °C (-40...32 °F): 0.5 K
0...50 °C (32...122 °F): 0.2 K
50...100 °C (122...212 °F): 0.5 K
> 100 °C (> 212 °F): 1 K
Kapazitiver Sensor
0...100 % RH
Siehe Bild nach rechts
1%
0.1%
< 0.5% / Jahr
DC 0–10 V / 0–20 mA
9.76 mV / 0.019 mA
Spannungssignal: ≥1kΩ, Stromsignal: ≤250Ω
Relais Normal Offen
Micro-interruption
0...48 VAC, 2(1.2) A max.
0...30 VDC, 2A max.
2000V AC zu EN 60 730-1
1250V AC zu EN 60 730-1
Nach IEC 721-3-3
Klasse 3 K5
0...50 °C (32...122 °F)
<95 % RH Nicht Kondensierend
Nach IEC 721-3-2 und IEC 721-3-1
Klasse 3 K3 und Klasse 1 K3
-25...70 °C (-13...158 °F)
<95 % RH Nicht Kondensierend
Klasse 2M2
EN 61 000-6-1/ EN 61 000-6-3
EN 60 730 –1
EN 60 730 – 2 – 9
IP30 nach EN 60 529
II (EN 60 730-1)
III (IEC 60536)
I (EN 60 730-1)
Feuerfester ABS Kunststoff (UL94 klasse V-0)
Verzinktem Stahl
Vorderteil: 21 x 88 x 88 mm (0.8 x 3.5 x 3.5 in.)
Power Gehäuse: ø 58 x 32 mm (ø 2.3" x 1.3")
TCI-W11 = 250g (8.8 oz.), TCI-W22 = 265g (9.3 oz)
TCI-W Universal Regler
B
ETRIEB
2
(AWG 24...12)
Max RH Toleranz bei 25°C (77°F)
%RH
±5
±4
AES1-HT-
±3
A5
AES1-HT-
±2
A3
AES1-HT-
±1
A2
±0
0
10 20 30 40
50 60 70 80
90
10
0
