Für Fahrzeuge mit nachgerüsteter AHK ist es oft wünschenwert, wenn die
Heckeinparkhilfe auch vollautomatisch deaktiviert wird, sobald der
Anhängerbetrieb stattfindet.
Bedingungen:
- Diese Funktion ist nur bei 13-poligen Ausführungen möglich
- Blau/Gelb in Pin 6 des Steuermoduls (FBNS) einstecken und dann das Kabel
mit Pin 12 der AHK-Steckdose verbinden. (Es wird Masse benötigt!)
- Pin 12 des AHK-Steckers auf Masse legen

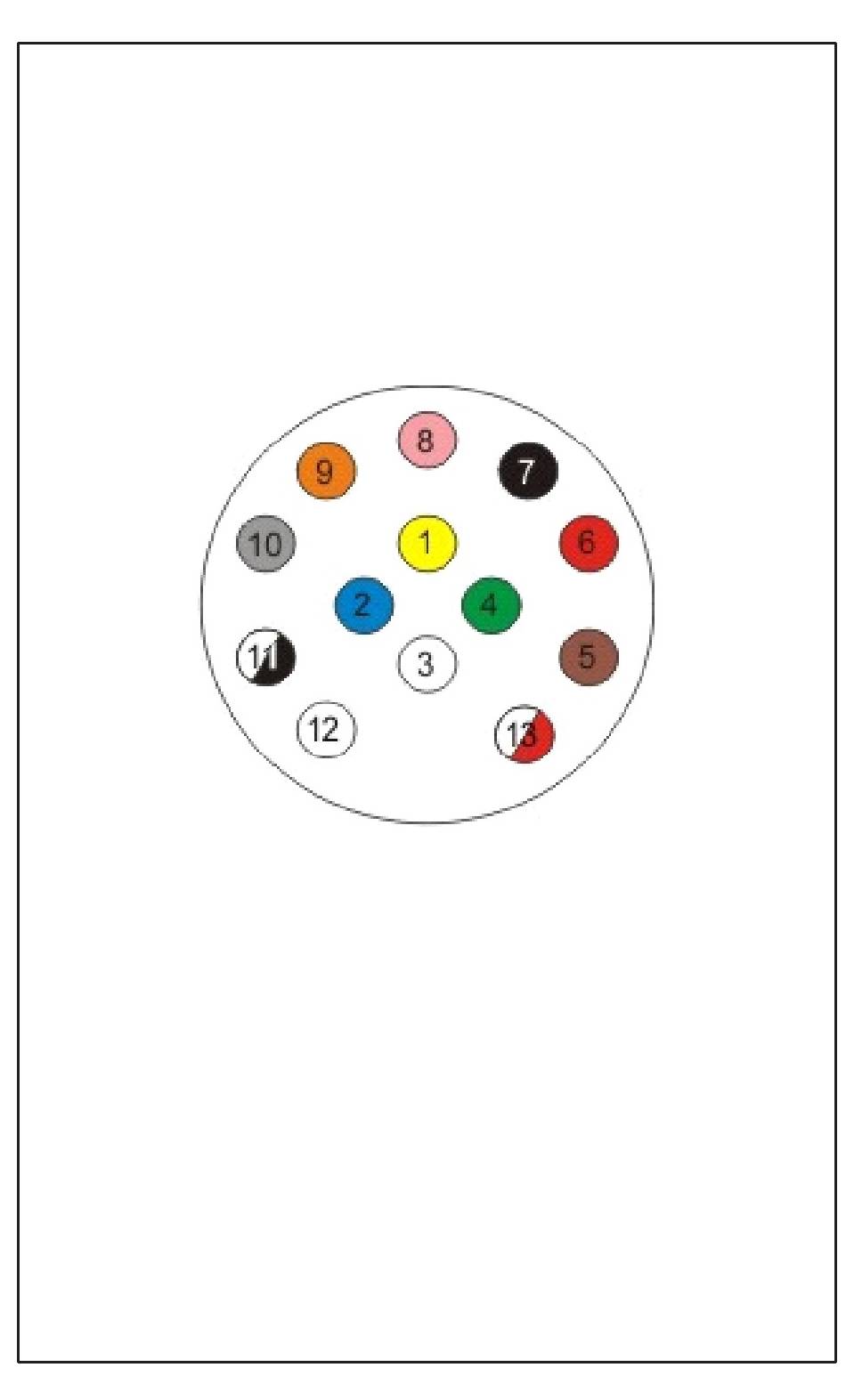

Beschreibung der 13-poligen Steckdose:
ISO 1144G & ISO 4143-3 - empfohlener Kabeldurchmesser und Farbe
Pin Nr. Funktion
1
Linker Blinker
2
Nebelschlussleuchte
3
Masse
4
Rechter Blinker
5
Rechtes Schlusslicht
6
Bremslicht
7
Linkes Schlusslicht
8
Rückfahrlicht
9
+ 30
10
Zusätzliche Leistung
(für Kühlschrank)
11
Masse für Pin 10
12
Nicht belegt
13
Masse für Pin 9
FUNKTION ABSCHALT EINGANG
ISO 1144G - 13-poliger Anschluss
Kabeldurchmesser
1,5mm
1,5mm
2,5mm
1,5mm
1,5mm
1,5mm
1,5mm
1,5mm
2,5mm
2,5mm
2,5mm
2,5mm
Seite 10
Kabelfarbe
Gelb
Blau
Weiß
Grün
Braun
Rot
Schwarz
Pink
Orange
Grau
Weiß/Schwarz
Weiß/Rot
