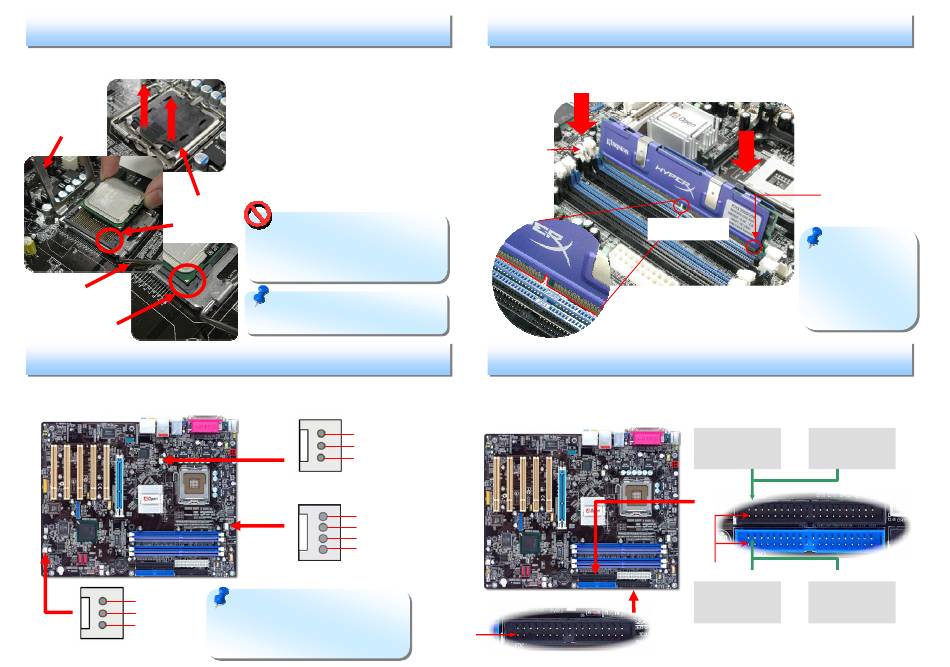

1. CPU-Installation
Dieser Sockel unterstützt die neuesten FC-LGA4-CPUs von Intel. Andere CPUs
passen nicht auf diesen Sockel.
CPU-Sockel-
abdeckung
Plastikabdeckung
Sockel-Pin 1
CPU-Sockelhebel
Goldener Pfeil
2. Installation des CPU- & System-Lüfters
Stecken Sie das Kabel des CPU-Lüfters in den 4-Pin-Anschluss CPUFAN. Wenn Sie
einen Systemlüfter haben, können Sie ihn mit dem Anschluss SYSFAN1 oder
SYSFAN2 verbinden.
GND
+12V
SENSOR
SYSFAN2-Anschluss
1.
Ziehen Sie den CPU-Sockelhebel und die
Sockelplatte nach oben.
2.
Entfernen Sie die Plastikabdeckung der
CPU-Sockelplatte.
3.
Finden Sie Pin 1 auf dem Sockel und suchen
Sie auf dem oberen CPU-Inferface nach
einem goldenen Pfeil. Richten Sie Pin 1 und
diesen Pfeil aneinander aus. Installieren Sie
dann die CPU auf dem Sockel.
Drücken Sie zum Abschluss der Installation
4.
den CPU-Sockelhebel und die
CPU-Sockelplatte nach unten.
Anmerkung: Wenn Sie Pin 1 und die
CPU-Schnittkante und den goldenen Pfeil
nicht korrekt aneinander ausrichten, können
Sie die CPU beschädigen. Bitte vermeiden
Sie es, die CPU-Sockelpins während der
Installation zu berühren.
Anmerkung: Intel rät dringend dazu, bei
Prescott-CPU
zur
Vermeidung
Überhitzungen Thermalpaste zu verwenden.
GND
+12V
SENSOR
SYSFAN1-Anschluss
GND
+12V
SENSOR
PWM
CPUFAN-Anschluss
Anmerkung:
Einige
CPU-Lüfter
haben keinen Sensorpin und können
die Lüfterüberwachung daher nicht
unterstützen.
3. Installation der Speichermodule
DIMM-Steckplätze sind in Electronic Blue und Navy Blue gefärbt und sehr einfach
zu erkennen. Stecken Sie das Speichermodul mit beiden Händen gerade in den
DIMM-Steckplatz. Drücken Sie es nach unten, bis es hörbar einrastet.
Modulhalter
von
4. Anschluss des IDE- und Floppykabels
Verbinden Sie das 34-Pin-Floppykabel und das 80-drahtige 40-Pin-IDE-Kabel mit
dem FDD- bzw. IDE-Anschluss. Passen Sie bei der Ausrichtung von Pin 1 auf.
Falsche Ausrichtung kann zu Systemschaden führen.
Pin 1
FDD-Anschluss
Pin 1
Einkerbung
Anmerkung:
Die Modulhalter des
DIMM-Steckplatzes
fixieren das DIMM,
wenn es korrekt im
Steckplatz steckt.
Secondary
Secondary
Master (3.)
Slave (4.)
Pin 1
Primary
Primary
Slave (2.)
Master (1.)
ATA 66/100 IDE- Anschluss
IDE 2 (Secondary)
IDE 1 (Primary)
