Cola BEA Installations-, Bedienungs- Und Wartungsanleitung Seite 8

2.6 Vorschriften zu Schornstein und Verbindungsstücken
Der Schornstein muss aus geeigneten Werkstoffen gefertigt und einwandfrei wärmegedämmt sein, so dass keine
Abkühlung der Abgase erfolgt.
Die einwandfrei glatten Innenwände dürfen auf der gesamten Länge keine Verengungen oder Vorsprünge
aufweisen, welche einen Strömungswiderstand darstellen und Rauchverwirbelungen verursachen würden, was
eine erhebliche Reduzierung des Schornsteinzugs zur Folge hätte.
Eventuell vorhandene Reinigungs- und Inspektionstüren müssen bei Betrieb des Herdes einwandfrei gasdicht
verschlossen sein.
Die Austrittsöffnung des Schornsteins muss 0,5 Meter höher als mögliche bauliche Hindernisse liegen, wenn sich
diese in einem Abstand von weniger als 10 Metern befinden. Der Schornstein muss in einen Schornsteinkopf oder
Aufsatz münden, deren wirksamer Austrittsquerschnitt nicht weniger als das Doppelte des Schornsteinquerschnitts
beträgt.

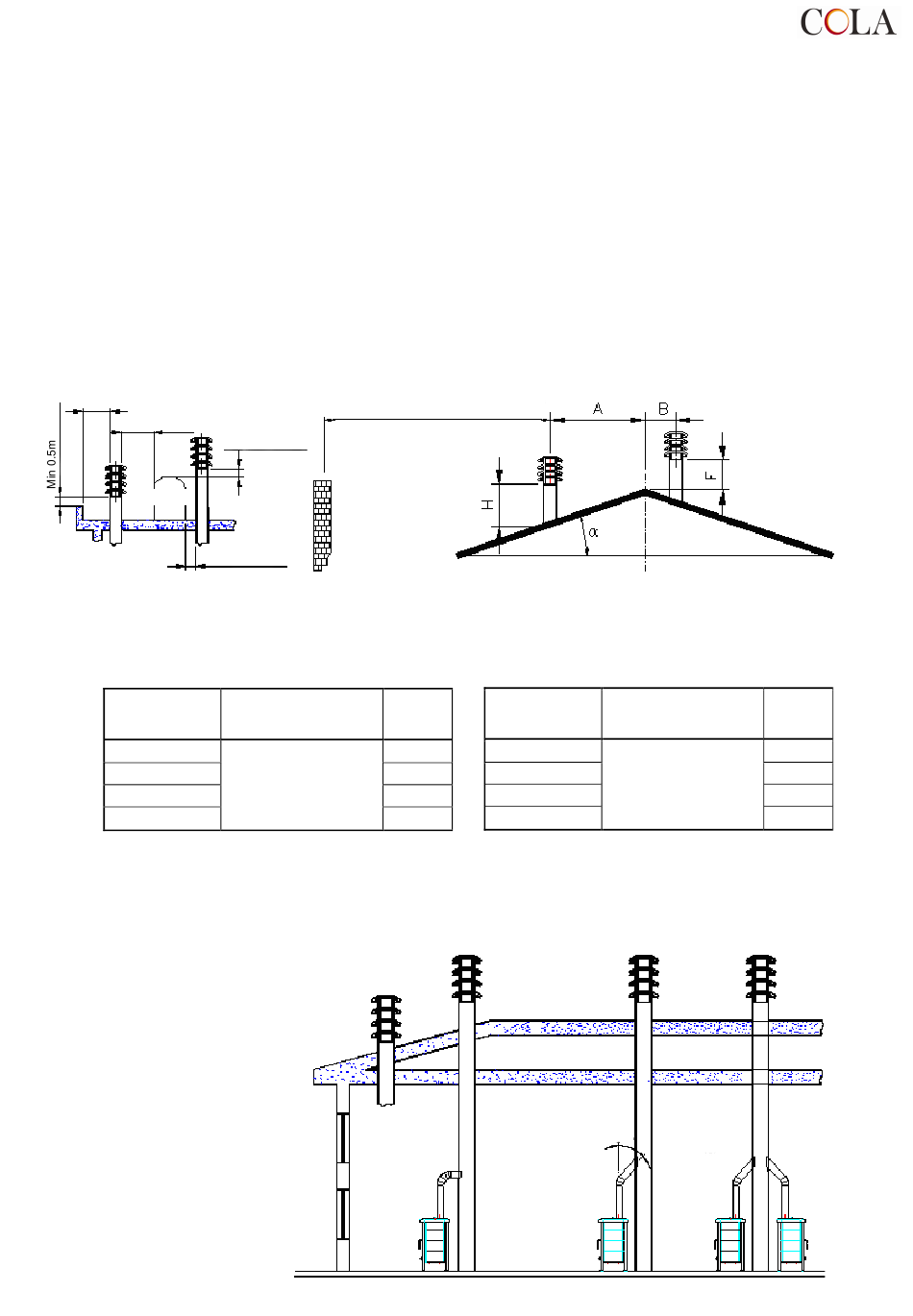

In den folgenden zwei Abbildungen sind die vorgeschriebenen Abstände und die Anordnung von
Schornsteinköpfen gemäß der ital. Norm UNI 10683/98 dargestellt.
ca 0.5m
Min 0.5m
Hindernis
weniger als 5 m
Dachneigung
(α) (α)
(α) (α)
15°
30°
45°
60°
Vor dem Anschluss eines Ofens an einen Schornstein älterer Bauart ist zusätzlich zur Einhaltung der obigen
Hinweise zu prüfen, ob Öffnungen oder Risse vorliegen, an denen Falschluft eindringen und die Abgastemperatur
verringern kann, was den einwandfreien Schornsteinzug beeinträchtigt.
Ferner ist zu prüfen, ob Verengungen durch Fremdkörper oder Rußablagerungen aus langjährigem Betrieb
vorhanden sind.
Das erste Rohrstück sollte
senkrecht vom Herd abgehen.
Das Verbindungsstück
Rauchrohrs
Schornsteinrohr, das
Schornsteinkopf führt,
nur wenige Zentimeter in das
Schornsteinrohr
hineingesteckt werden,
dessen wirksamen
Querschnitt nicht
verringern.
Falls das Rauchrohr nicht
rechtwinklig zur Mittelachse
des Schornsteinrohrs verläuft,
ist es sinnvoll, den Anschluss
mit Spezial-
Der Schornsteinkopf muss mindestens 0,5
m vom höchsten Punkt eines Hindernisses
entfernt sein, wenn dieses weniger als 10 m
entfernt ist
Min 0.5m
Tabellen nach UNI 10683/98
Abstand A
1,00 m
1,30 m
Größer als 1,85 m
2,00 m
2,60 m
des
zum
zum
darf
um
zu
NEIN
Abb. 2 Abstände und Anordnung von Schornsteinköpfen
Dachneigung
(α) (α) (α) (α)
H
15°
30°
45°
60°
JA
S
8
Abstand B
Geringer als 1,85 m
MAX 45°
NEIN
H
0,50 m
0,50 m
0,50 m
0,50 m
