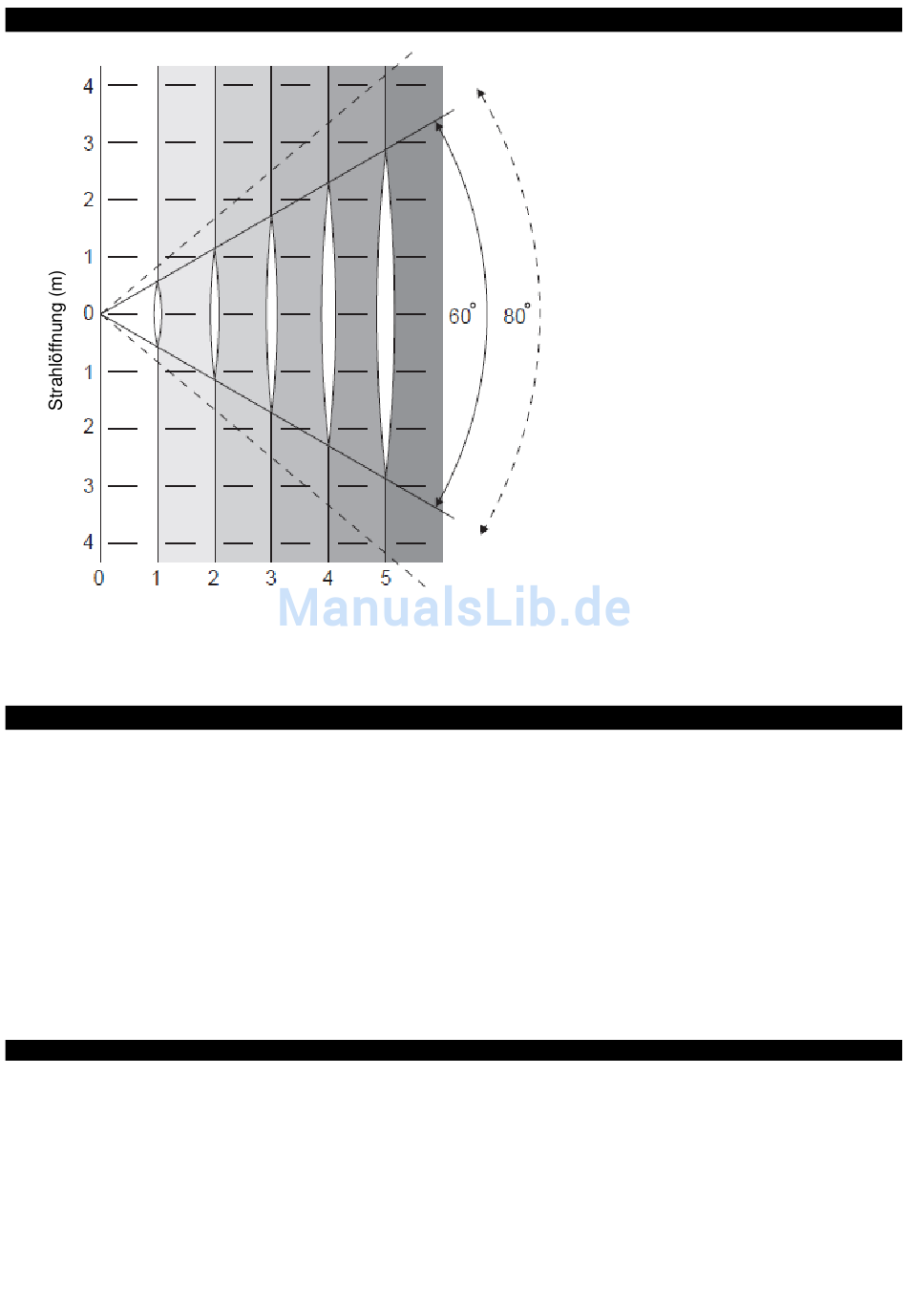

PHOTOMETRISCHES DIAGRAMM (Fortsetzung)
60° Durchmesser (m) 2,65
80° Durchmesser (m) 3,65
UNIVERSELLE DMX-STEUERUNG
Universelle DMX-Steuerung: Mit dieser Funktion können Sie einen universellen Elation® DMX-512-
Controller für die Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen
sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. Der
Dotz Matrix verfügt über 5 DMX-Kanal-Modi: 3-Kanal-Modus, 6--Kanal-Modus, 7-Kanal-Modus, 48-Kanal-
Modus und 52-Kanal-Modus. Informationen zum Einstellen des Kanal-Modus finden Sie auf Seite 7.
1. Mit dieser Funktion können Sie jede einzelne Funktion der Geräte mit einem standardmäßigen DMX 512-
Controller, wie etwa dem Elation® Show Designer™ oder Elation® DMX Operator ansteuern.™
2. Um das Gerät im DMX-Modus zu betreiben, befolgen Sie die Anweisungen auf Seite 7 zum Einstellen der
DMX-Adresse und des DMX-Kanal-Modus.
3. Jetzt können Sie das Gerät über die XLR-Anschlüsse mit jedem beliebigen standardmäßigen DMX-
Controller verbinden.
4. Bei längeren Netzkabeln (mehr als 30 Meter) verwenden Sie am letzten Gerät eine Abschlussschaltung.
MASTER/SLAVE-KONFIGURATION
Master/Slave-Betrieb: Mit dieser Funktion lassen sich bis zu 16 Geräte miteinander verbinden und ohne
Controller betreiben. Die Geräte laufen im Musiksteuerungs-Modus. In diesem Modus fungiert ein Gerät als
Steuerungseinheit und die anderen reagieren auf die integrierten Programme dieser Steuerungseinheit. Jedes
Gerät kann als Master oder Slave definiert werden.
1. Schließen Sie die Geräte in Reihe über die an der Rückseite befindlichen XLR-Buchsen zusammen.
Beachten Sie, dass der männliche XLR-Anschluss der Eingang und der weibliche XLR-Anschluss der
Ausgang ist. Das erste Gerät in der Reihenschaltung (Master) verwendet nur den weiblichen XLR-Anschluss
3,75
4,90 6,05
5,33
7,00 8,70
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Bedienungsanleitung Seite 9
