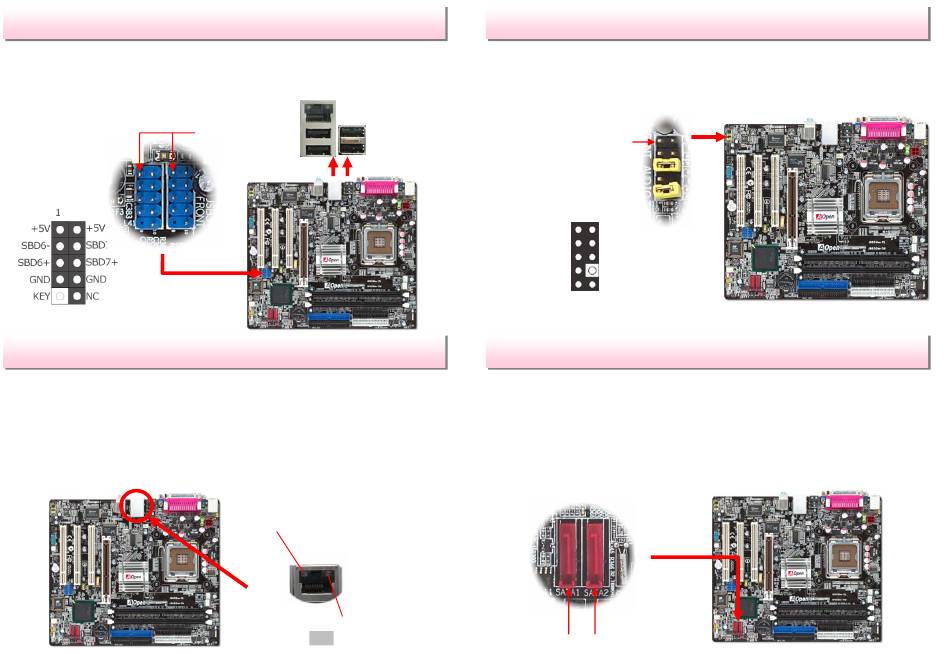

USB 2.0-Ports
Dieses Motherboard verfügt über acht USB 2.0-Ports zum Anschluss von
USB-Geräten wie Mäusen, Tastaturen, Modems, Druckern usw.. Auf der
Gehäuserückseite befinden sich 4 USB-Ports. Mit geeigneten Kabeln können Sie
den vorderen USB-Header mit den zusätzlichen USB-Ports oder der Frontblende
des Gehäuses
verbinden.
USB 2.0-Header
Onboard Gigabit LAN (bei i865Gm-7L)
Der
hochleistungsfähige
Gigabit
Onboard-Ethernet-Funktionen mit 10/100/1000 MB/Sek. für private und
berufliche Verwendung. Der Ethernet- RJ45-Anschluss befindet sich über den
USB-Ports. Die rechte LED steht für den Linkmodus und leuchtet beim Zugriff auf
ein Netzwerk gelb. Die linke LED steht für den Datenübertragungsmodus und
leuchtet bei 100 MB/Sek. und 1 GB/Sek. LAN-Verbindungen grün bzw. orange (bei
10 MB/Sek.-Verbindungen leuchtet sie nicht). Diese Funktion können Sie im BIOS
aktivieren oder
deaktivieren.
Pin 1
LAN-Controller
des
i865Gm-7L
Datenübertragung (Links)
Grün 100 MB/Sek.
Orange Gigabit-Modus
Linkmodus (Rechts)
Gelb
Wenn Ihr Computergehäuse an der Frontblende über einen Audioport verfügt,
können Sie dort die Onboard-Audiofunktion anschließen. Entfernen Sie vor dem
Anschluss des Kabels die gelben Jumperkappen 5-6 und 9-10 dieses Jumpers.
Unterlassen Sie dies bitte, wenn sich an der Frontblende kein Audioport befindet.
AUD_MIC
AUD MIC BIAS
AUD_FPOUT_R
NC
AUD_FPOUT_L
Frontplatten-Audioanschluss
bietet
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles,
7-Pin-ATA-Kabel. Mit diesem Kabel können Sie die Festplatte und den Serial
ATA-Header des Motherboards verbinden. Wie bei herkömmlichen Festplatten
müssen Sie auch hier ein Netzkabel anschließen. Bei dieser Festplatte müssen Sie
keine Jumper betätigen, um sie als Master oder Slave festzulegen. Beim Anschluss
von zwei Serial ATA-Festplatten legt das System automatisch die mit dem Header
SATA1 verbundene Festplatte als erstes Bootgerät fest. Bitte beachten Sie,
dass die Hot-Plug-Funktion nicht unterstützt wird.
SATA1
SATA2
Frontplatten-Audioanschluss
Pin 1
AUD_GND
AUD_VCC
AUD_RET_R
KEY
AUD_RET_L
Serial ATA-Anschlüsse
