Seite 1

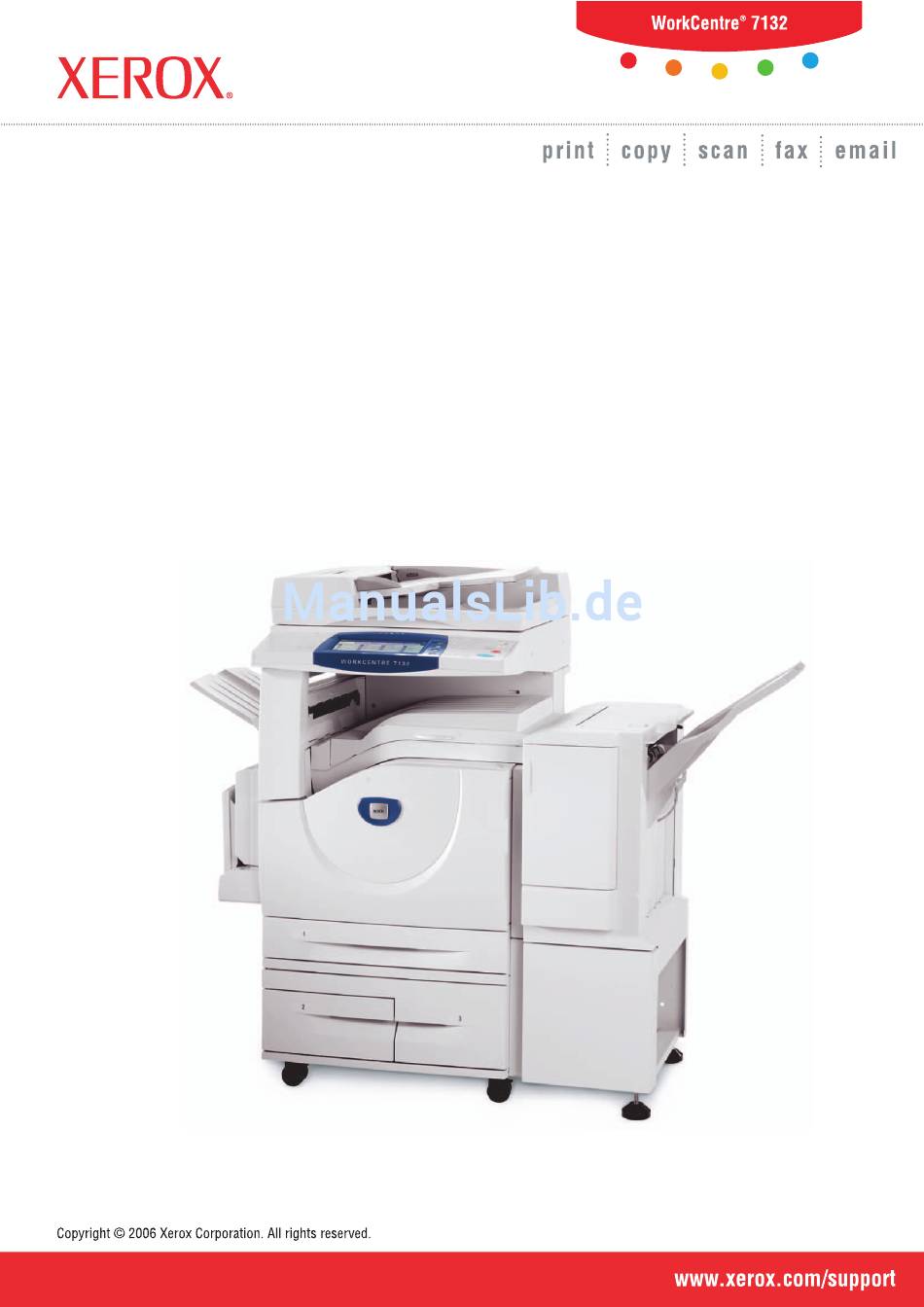

Benutzerhandbuch User Guid ME3612DE04-2 ME3612E4-1...
Seite 2
Nähere Informationen über lizenzierte Produkte siehe Abschnitt "Lizenzinformationen". Die in diesem Dokument enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung korrekt. Jedoch behält sich Xerox das Recht vor, diese Informationen jederzeit ohne Ankündigung zu ändern. Änderungen und technische Neuerungen werden in den folgenden...
Inhaltsverzeichnis Einführung ....................15 Xerox Welcome Centre ................15 Seriennummer ...................15 Anzeigesprachen auf dem Display............16 Konventionen ..................16 Zusätzliches Referenzmaterial ...............18 Besondere Hinweise ................19 Hinweise zur Betriebssicherheit .............19 Sicherheitshinweise zum Netzanschluss...........20 Sicherheitshinweise zur Batterie............21 Sicherheitshinweise zum Laser ............21 Sicherheitshinweise zum Betrieb............22 Sicherheitshinweise zur Wartung ............23 Sicherheitshinweise zur Ozonemission ..........23...
Partners genannt. Diese Nummer bitte hier eintragen. Telefonnummer des Welcome Centre oder Xerox-Partners: Seriennummer Bei einem Anruf beim Welcome Centre oder Xerox-Partner muss die Seriennummer angegeben werden, die links am Gerät hinter Abdeckung A zu finden ist, siehe Abbildung. Die Seriennummer bitte hier notieren.
Weitere Informationen siehe Allgemeines, S. 233. Konventionen Dieser Abschnitt beschreibt die im vorliegenden Handbuch verwendeten Konventionen. • Der Name "Xerox WorkCentre 7132" wird synonym mit dem Begriff "Gerät" benutzt. Hauptbedienungskraft/Systemadministrator Als Hauptbedienungskraft wird die für die Wartung des Geräts zuständige Person bezeichnet.
Seite 17
• Die Taste <C> auf dem Steuerpult drücken, um den unterbrochenen Auftrag zu löschen. Kursivschrift Kennzeichnet Querverweise auf andere Abschnitte und Kapitel. Beispiel: • Zum Reinigen des Vorlagenglases siehe Kapitel Wartung, S. 377. • Materialzufuhr – Seite 50. Xerox WorkCentre 7132 Benutzerhandbuch...
Folgende zusätzliche Informationsquellen über das Gerät stehen zur Verfügung. • Xerox WorkCentre 7132 Kurzübersicht • Xerox WorkCentre 7132 Systemhandbuch • Xerox WorkCentre 7132 Kurzübersicht zur Netzwerkeinrichtung (CD-ROM des PCL-Druckertreibers) • Online-Hilfesysteme (Druckertreiber und CentreWare-Dienstprogramme) • Dokumentation zu den CentreWare-Dienstprogrammen (HTML) HINWEIS: Die im vorliegenden Handbuch abgebildeten Display-Anzeigen gelten für...
ACHTUNG: Änderungen oder Umbauten an diesem Gerät, z. B. der Anschluss externer Geräte oder die Erweiterung um neue Funktionen, die nicht ausdrücklich durch Xerox genehmigt wurden, können zur Ungültigkeit der Sicherheits- und Umweltverträglichkeitszertifizierungen führen. Näheres ist vom Xerox-Servicepartner zu erfahren.
Kapazität höher ist als die Nennstromstärke und -spannung des Geräts. Nennstromstärke und -spannung des Geräts siehe Datenplakette an der Rückseite des Geräts. Muss das Gerät versetzt werden, den Xerox-Servicepartner oder das zuständige autorisierte Kundendienstunternehmen verständigen. Bei unsachgemäßem Anschluss des Erdleiters des Geräts besteht die Gefahr eines elektrischen Schlags.
Sicherheitshinweise zum Laser VORSICHT: Alle hier nicht beschriebenen Verfahren oder davon abweichende Vorgehensweisen können dazu führen, dass gefährliche Laserstrahlung freigesetzt wird. Das Gerät ist als Laser-Produkt der Klasse 1 zertifiziert. Das Gerät emittiert keinerlei gefährliche Laser-Strahlung. Xerox WorkCentre 7132 Benutzerhandbuch...
1 Einführung Sicherheitshinweise zum Betrieb Um einen sicheren Betrieb des Xerox-Geräts zu gewährleisten, stets die folgenden Sicherheitsrichtlinien befolgen. Zu beachten: • Gerät nur an eine ordnungsgemäß geerdete Steckdose anschließen. Im Zweifelsfall einen Elektriker zu Rate ziehen. Das Gerät darf nur an eine einwandfrei geerdete Steckdose angeschlossen werden.
Betriebsbedingungen müssen eingehalten werden, damit die Ozonemission die zulässigen Grenzwerte nicht übersteigt. Weitere Informationen über Ozon finden sich in der Xerox Veröffentlichung "Ozone", die in den USA und Kanada telefonisch unter 1-800-828-6571 angefordert werden kann. In anderen Ländern bitte an den Xerox-Servicepartner wenden.
• Gegebenenfalls sollte der Händler oder ein erfahrener Radio- und Fernsehtechniker zu Rate gezogen werden. Änderungen oder Umbauten an diesem Gerät, die nicht ausdrücklich von Xerox genehmigt wurden, können zum Verlust der Betriebsgenehmigung führen. Gemäß den FCC-Bestimmungen der USA müssen für dieses Gerät abgeschirmte Kabel verwendet werden.
Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Der vollständige Text dieser Erklärung einschließlich der Definition der entsprechenden Richtlinien sowie der jeweiligen Standards ist über den Xerox-Partner erhältlich. ACHTUNG: Um eine fehlerfreie Funktion dieses Geräts in der Nähe von ISM- Geräten (Hochfrequenzgeräte für industrielle, wissenschaftliche, medizinische und ähnliche Zwecke) zu gewährleisten, ist es erforderlich, dass die...
Finnland Italien Spanien Bei Auftreten von Problemen ist der Xerox-Partner die erste Anlaufstelle. Das Gerät wurde gemäß TBR21, einem technischen Standard für Geräte, die in analog geschalteten Telefonnetzen innerhalb der Europäischen Union verwendet werden, getestet und als kompatibel befunden. Die Länderkennzahl kann vom Benutzer geändert werden.
Wiederaufnahmezeit nach reduziertem Betrieb: 12 Sek. Empfohlenes Umweltpapier: Typ 3R91165 Kanada Environmental Choice Terra Choice Environmental Services, Inc. in Kanada hat geprüft, dass dieses Xerox- Produkt allen geltenden Anforderungen für das Environmental Choice EcoLogo Umweltschutzzeichen entspricht. Als Teilnehmer am Environmental Choice...
UNERLAUBTER HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGER UND ANDERER HANDLUNGEN), DIE AUF IRGENDEINE ART AUS DEM GEBRAUCH DIESER SOFTWARE ENTSTEHEN, AUCH WENN SIE VON DER MÖGLICHKEIT SOLCHER SCHÄDEN IN KENNTNIS GESETZT WURDEN. RSA BSAFE Dieses Produkt enthält RSA BSAFE-Verschlüsselungssoftware von RSA Security Inc. Xerox WorkCentre 7132 Benutzerhandbuch...
Genauigkeit übernommen. Im Zweifelsfall einen Rechtsanwalt zu Rate ziehen. Recycling und Entsorgung des Geräts Bei der Entsorgung des Xerox-Produkts ist zu beachten, dass es kein Blei, Quecksilber oder andere Stoffe enthält, deren Entsorgung den Umweltschutzbestimmungen unterliegt. Der Gehalt an Blei und Quecksilber entspricht den einschlägigen internationalen Bestimmungen bei Markteinführung des Geräts.
Seite 30

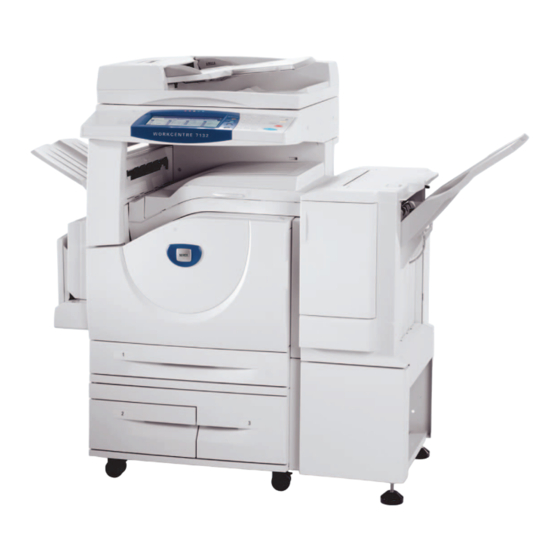

1 Einführung Xerox WorkCentre 7132 Benutzerhandbuch...
Einstellungen kann der Inhalt der Anzeigen auf dem Display des Geräts von den Abbildungen abweichen. Die Namen der Schaltflächen und Symbolleisten hängen ebenfalls von der Gerätekonfiguration ab. Weitere Informationen zu den hier nicht beschriebenen Optionen sind auf der Xerox- Website zu finden oder vom Xerox-Partner erhältlich. Gerätekomponenten Die folgenden Abbildungen zeigen die Standard- und optionalen Komponenten des Geräts.
Seite 32
An der Rückseite des Geräts. Dient zum Anschluss eines Netzwerkkabels, wenn das optionale Druckermodul angeschlossen ist. Office-Finisher Zum automatischen Heften oder Sortieren der Ausgabe. Das Finisherfach fasst 1000 Blatt Papier der Stärke 80 g/m im Format A4 oder kleiner. Xerox WorkCentre 7132 Benutzerhandbuch...
Das Tandembehältermodul wird im vorliegenden Handbuch auch als "TBM" bezeichnet. Zusatzzufuhr Ermöglicht es, die Standardmaterialbehälter zu umgehen, um auf anderen Materialformaten zu drucken. Die Zusatzzufuhr fasst 100 Blatt Papier (80 g/m in den Formaten B6 (SSZ) bzw. Monarch-Umschlag (LSZ) bis A3 (SSZ)). Xerox WorkCentre 7132 Benutzerhandbuch...
Auftrag vorzuziehen. <Stopp> Unterbrechen oder Abbrechen eines Auftrags, je nach Auftragsart. Sind mehrere Aufträge in Verarbeitung, werden sie alle unterbrochen oder abgebrochen. Bei Betätigung von [Stopp] auf der Anzeige [Auftragsstatus] wird nur der markierte Auftrag unterbrochen. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Die gewünschte Betriebsart wählen. Kopieren Optionen zum Kopieren von Vorlagen, zum Beispiel Vergrößern, Verkleinern, Kopieren von zwei bis vier Vorlagen auf ein Blatt. Weitere Informationen siehe Kapitel Kopieren. Xerox WorkCentre 7132 Benutzerhandbuch...
Bestätigen, Drucken oder Löschen der Dokumente in einer Mailbox. Ermöglicht auch die Verknüpfung mit einem Auftragsverarbeitungsprofil, die Ausführung eines verknüpften Verarbeitungsprofils oder das Lösen einer Verknüpfung. Weitere Informationen siehe Kapitel Mailbox. Betriebsschalter Einschalten Das Gerät muss an eine funktionierende Steckdose angeschlossen sein. Xerox WorkCentre 7132 Benutzerhandbuch...
Das Gerät verfügt über einen Schutzschalter der bei Spannungsverlusten die Stromversorgung des Geräts automatisch unterbricht. Wird die Stromversorgung unterbrochen, die RESET-Taste an der Geräterückseite überprüfen. Bei ausgelöstem Schalter ist die RESET-Taste herausgesprungen. Die Stromversorgung durch Drücken der RESET-Taste wiederherstellen. Xerox WorkCentre 7132 Benutzerhandbuch...
RESET-Taste heraus. Ist dies der Fall, RESET-Taste drücken. HINWEIS: Springt die RESET-Taste bei Betätigung zurück oder lässt sich das Gerät auf diese Weise nicht einschalten, das Xerox Welcome Centre verständigen. Energiesparbetrieb Durch die Energiesparfunktionen wird der Stromverbrauch bei Nichtbenutzung des Geräts wesentlich reduziert.
Auf der Anzeige [Benutzeranmeldung] die Schaltfläche [Bestätigen] antippen. HINWEIS: Die Standard-Geräteverwalterkennung ist "11111”. Ist die Authentifizierungsfunktion aktiviert, muss ggf. ein Kennwort eingegeben werden. Das Standardkennwort ist “x-admin”. Auf Groß-/Kleinschreibung achten. Auf der Anzeige [Systemadministratormenü] die Schaltfläche [Verwaltung] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Modustasten dienen zum Zugriff auf die Anzeigen zum Wählen von Funktionen, Überwachen des Auftragsstatus und Abrufen allgemeiner Informationen über das Gerät. Das Gerät verfügt über vier Modustasten: • Alle Betriebsarten • Funktionen • Auftragsstatus • Gerätestatus Xerox WorkCentre 7132 Benutzerhandbuch...
öffentlichen Mailbox des Geräts. Weitere Informationen siehe Kapitel Auftragsstatus. Gerätestatus Zum Anzeigen von Informationen über den Systemstatus, den Kostenzähler, den Zustand der Tonerkartusche und sowie zum Drucken verschiedener Berichte. Weitere Informationen siehe Kapitel Systemstatus. Xerox WorkCentre 7132 Benutzerhandbuch...
Umweltpapier Die Verwendung von Umweltpapier hat keine Leistungsminderung zur Folge. Xerox empfiehlt Umweltpapier mit einem Altpapieranteil von 20%, das über Xerox und von anderen Bürobedarfshändlern erhältlich ist. Informationen über andere Arten von Umweltpapier sind vom Xerox-Partner und unter www.xerox.com erhältlich.
Weiteres zum Einrichten der Formattabelle siehe Materialformateinstellung in Kapitel "Einrichtung des Geräts", S. 247. Wird das Vorlagenformat nicht erkannt, wird zur Überprüfung der Vorlage oder zur manuellen Formateingabe aufgefordert. Zur manuellen Eingabe des Vorlagenformats siehe Vorlagenformat, S. 64. Xerox WorkCentre 7132 Benutzerhandbuch...
Druckmaterialformat und Ausrichtung werden auf dem Display angezeigt. HINWEIS: Diese Funktion ist verfügbar, wenn das Gerät einen geeigneten Behälter findet. Ist kein geeigneter Behälter vorhanden, den Behälter manuell auswählen oder die Zusatzzufuhr verwenden. Zur Behälterwahl siehe Materialzufuhr, S. 50. Xerox WorkCentre 7132 Benutzerhandbuch...
2. Funktionen auswählen Die Anzeige [Kopieren] zeigt die am häufigsten benötigten Optionen. HINWEIS: Welche Optionen zur Verfügung stehen, hängt von der Gerätekonfiguration ab. Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Taste <Alle Taste <AC> Xerox WorkCentre 7132 Benutzerhandbuch...
Es können maximal 999 Exemplare ausgegeben werden. Die Kopienanzahl über die Zifferntastatur eingeben. Der eingegebene Wert wird auf dem Display rechts oben angezeigt. HINWEIS: Zum Korrigieren einer falschen Eingabe die Taste <C> drücken und den richtigen Wert eingeben. Taste <C> Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Die Taste <Start> auf Taste <Stopp> dem Steuerpult drücken, um den unterbrochenen Auftrag wieder aufzunehmen. Taste <C> Gegebenenfalls die Taste <Auftragsstatus> drücken, um den Auftragsstatus zu prüfen. Zum Schließen der Anzeige [Auftragsstatus] die Taste <Funktionen> drücken. Xerox WorkCentre 7132 Benutzerhandbuch...
Es werden Farbkopien erstellt, wobei alle vier Farben zum Einsatz kommen: Cyan, Magenta, Gelb und Schwarz. HINWEIS: Wenn auf der Anzeige [Farbeffekte] die Option [Zweifarbig] oder [Einfarbig] ausgewählt wird, hat diese Farbeinstellung Vorrang. Schwarzweiß Kopien werden unabhängig vom Farbgehalt der Vorlage nur in Schwarzweiß erstellt. Xerox WorkCentre 7132 Benutzerhandbuch...
Tastatur des Displays im Bereich 25–400 % in 1-%-Schritten. Nicht proportional Ermöglicht die Eingabe unterschiedlicher Verkleinerungs-/Vergrößerungsverhältnisse für Breite und Länge im Bereich 25–400 % in 1-%-Schritten. • Auto: Verkleinerungs-/Vergrößerungsverhältnis wird automatisch und so gewählt, dass das Bild auf das Druckmaterial passt. Xerox WorkCentre 7132 Benutzerhandbuch...
Der Behälter wird entsprechend dem Vorlagenformat, Verkleinerungs-/ Vergrößerungsverhältnis und anderen Einstellungen automatisch gewählt. HINWEIS: Wird unter [Vergrößern/Verkleinern] die Option [Auto] und unter [Materialzufuhr] die Option [Auto] gewählt, so ändert sich die Einstellung unter [Verkleinern/Vergrößern] automatisch in [100 %]. Xerox WorkCentre 7132 Benutzerhandbuch...
Seitenaufdruck Diese Option dient zur Auswahl des Seitenaufdrucks. HINWEIS: Zunächst auf der Anzeige [Layout] die Vorlagenausrichtung angeben. HINWEIS: Folgenden Materialarten können nicht beidseitig bedruckt werden: Klarsichtfolien, dünnes oder dickes Papier, Etiketten, Deckblattmaterial und einseitig bedrucktes Material. Xerox WorkCentre 7132 Benutzerhandbuch...
Ausgabe Diese Option ermöglicht das Sortieren der Kopien. Ist der optionale Finisher installiert, ist auch die Heftfunktion verfügbar. Die Heftposition kann angegeben werden. HINWEIS: Welche Optionen angezeigt werden, hängt davon ab, ob ein Finisher installiert ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 53
• Doppelheftung (oben): Die Kopien werden am oberen Rand mit zwei Heftklammern geheftet. HINWEIS: Bei Auswahl der Heftfunktion werden die Optionen [Sortiert] und [Finisherfach] automatisch aktiviert. HINWEIS: Bei integriertem Office-Finisher erscheint die Funktion [Doppelheftung, oben] nicht. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzahl und mit Trennblättern zwischen den einzelnen Stapeln ausgegeben. Über die Option [Materialzufuhr] kann der Behälter für das Trennblattmaterial angegeben werden. Bei Auswahl von [Mit Trennblättern] ist die Heftfunktion nicht verfügbar. Ausgabefach Ermöglicht die Auswahl eines Ausgabefachs für den aktuellen Kopierauftrag. Xerox WorkCentre 7132 Benutzerhandbuch...
• Foto: Diese Option ist für echte Fotos auszuwählen. Dadurch wird eine blaustichige Wiedergabe der Fotos vermieden. • Fotokopie: Diese Option auswählen, wenn es sich bei der Vorlage um eine auf einem Farbkopiergerät erstellte Kopie handelt. Dadurch wird eine blasse Farbwiedergabe vermieden. Xerox WorkCentre 7132 Benutzerhandbuch...
Dient zum Einstellen der Kopierhelligkeit. Zur Auswahl stehen sieben Stufen zwischen [Heller] und [Dunkler]. Schärfe Dient zum Einstellen der Schärfe. Zur Auswahl stehen fünf Stufen zwischen [Schärfer] und [Weicher]. Sättigung Dient zum Einstellen der Farbsättigung. Zur Auswahl stehen fünf Stufen zwischen [Stark] und [Schwach]. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Wird nach der Auswahl eines Festwerts auf der Anzeige [Farbeffekte] eine Bildqualitätseinstellung geändert (mit Ausnahme von [Einfarbig] und [Zweifarbig]), wird die Option auf der Anzeige [Farbeffekte] zurückgesetzt. Auf der Anzeige [Bildqualität] die Schaltfläche [Farbeffekte] antippen. Gewünschte Option antippen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 58
• Quellfarbe: ruft die Anzeige [Quellfarbe] auf. • Zielfarbe: ruft die Anzeige [Zielfarbe] auf. • Nicht-Zielfarbe: ruft die Anzeige [Nicht-Zielfarbe] auf. Einfarbig Dient zur Angabe einer einzelnen Ausgabefarbe zum Erstellen einfarbiger Kopien. • Farbe: ruft die Anzeige [Farbe] auf. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 59
Zur Auswahl stehen dieselben sieben vorgegebenen und sechs benutzerdefinierten Farben wie für die Zielfarbe. Die benutzerdefinierten Farben werden von der Hauptbedienungskraft festgelegt. Auf der Anzeige [Farbeffekte] die Schaltfläche [Zweifarbig] antippen. [Nicht-Zielfarbe] antippen. Gewünschte Option antippen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Skala dient zur Einstellung der CMYK-Farbintensität für Bereiche mit geringer Dichte. Mittlere Dichte Diese Skala dient zur Einstellung der CMYK-Farbintensität für Bereiche mit mittlerer Dichte. Hohe Dichte Diese Skala dient zur Einstellung der CMYK-Farbintensität für Bereiche mit hoher Dichte. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Skala [Vorher] wird um einen Schritt nach links verschoben. Normal Es wird keine Tonabstimmung durchgeführt. Warm Die Skala [Vorher] wird um einen Schritt nach rechts verschoben. Sehr warm Die Skala [Vorher] wird um zwei Schritte nach rechts verschoben. Xerox WorkCentre 7132 Benutzerhandbuch...
Buchvorlage über das Vorlagenglas. Die beiden Seiten werden auf separate Seiten kopiert. Auf der Anzeige [Layout] die Option [Buch] antippen. Gewünschte Optionen auswählen. [Speichern] antippen. HINWEIS: Die Buchvorlage muss in horizontaler Ausrichtung auf das Vorlagenglas gelegt werden. Die Funktion wird deaktiviert. Xerox WorkCentre 7132 Benutzerhandbuch...
Vorlagenglas. Als erste Seite wird automatisch ein Leerblatt eingefügt. Auf der Anzeige [Layout] die Option [Buch, 2-seitige Ausgabe] antippen. Gewünschte Optionen auswählen. [Speichern] antippen. HINWEIS: Diese Funktion kann nicht gleichzeitig mit [Buch] verwendet werden. Die Funktion wird deaktiviert. Xerox WorkCentre 7132 Benutzerhandbuch...
Standardformate werden automatisch erkannt. Manuell Ermöglicht die Auswahl des Eingabeformats aus elf voreingestellten Standardformaten im Hoch- oder Querformat oder eines benutzerdefinierten Formats in den Bereichen 15–297 mm (Länge) und 15–432 mm (Breite). Die Voreinstellungen werden von der Hauptbedienungskraft vorgenommen. Xerox WorkCentre 7132 Benutzerhandbuch...
Ausblendung erfolgen, [Manuell] antippen und mit den Pfeilschaltflächen 0,0 einstellen. Manuell Zur Angabe der Breite des am Rand der Vorlage auszublendenden Bereichs. Breite des auszublendenden Streifens vom oberen, unteren, rechten und linken Rand aus einstellen. Die maximale Breite beträgt 50 mm. Xerox WorkCentre 7132 Benutzerhandbuch...
• Vorderseite: ruft die Anzeige [Bildverschiebung, Vorderseite] auf. • Rückseite: ruft die Anzeige [Bildverschiebung, Rückseite] auf. Die verfügbaren Optionen können der Anzeige [Bildverschiebung, Vorderseite] entnommen werden. • Gespiegelt: Auf der Rückseite wird automatisch ein Spiegelbild der Vorderseite platziert. Xerox WorkCentre 7132 Benutzerhandbuch...
Richtungen ein Versatz von bis zu 50 mm eingestellt werden. Variabel Bei Auswahl dieser Option kann der Verschiebungswert für die einzelnen Richtungen eingegeben werden. Mithilfe der Pfeilschaltflächen kann in beiden Richtungen ein Versatz von bis zu 50 mm eingestellt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
• Hochformatvorlage, links: Das Bild wird so gedreht, dass der obere Rand von Querformatvorlagen mit dem linken Rand von Hochformatvorlagen ausgerichtet wird. • Hochformatvorlage, rechts: Das Bild wird so gedreht, dass der obere Rand einer Querformatvorlage mit dem rechten Rand einer Hochformatvorlage ausgerichtet wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Layout] die Option [Vorlagenausrichtung] antippen. Gewünschte Option antippen. [Speichern] antippen. Kopf oben Die Oberkante der Vorlage weist zur Rückseite des Geräts. Kopf links Die Oberkante der Vorlage weist zur linken Seite des Geräts. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Ist die Vorlagenanzahl ein Vielfaches von vier, enthält die fertige Broschüre keine Leerseiten. HINWEIS: Diese Funktion ist nicht verfügbar, wenn unter [Ausgabe] die Option [Unsortiert] oder [Mit Trennblättern] aktiviert wurde. Auf der Anzeige [Ausgabe] die Option [Broschürenerstellung] antippen. Gewünschte Optionen auswählen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 71
Broschüre gefaltet wird, befindet sich das Deckblatt sowohl auf der Vorder- als auch auf der Rückseite. Auf der Anzeige [Broschürenerstellung] die Option [Deckblätter] antippen. Gewünschte Option antippen. [Speichern] antippen. Es wird eine Broschüre ohne Deckblatt erstellt. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Broschürenerstellung] die Option [Aufteilen] antippen. Gewünschte Option antippen. [Speichern] antippen. Die Funktion wird deaktiviert. Die Broschüre wird in mehrere Teile unterteilt. Die Anzahl der Seiten je Teil mithilfe der Pfeiltasten oder des angezeigten Ziffernblocks eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Hauptteilbehälter und der Deckblattbehälter ausgewählt. Das Druckmaterial in den Behältern für den Hauptteil und die Deckblätter muss das gleiche Format und die gleiche Ausrichtung aufweisen. Je nach Gerätekonfiguration stehen einschließlich der Zusatzzufuhr jeweils vier Behälter zur Auswahl. Zur Zusatzzufuhr siehe Anzeige [Zusatzzufuhr], S. 51. Xerox WorkCentre 7132 Benutzerhandbuch...
Handzettelsätze erstellt. Behältereinstellung Führt zur Anzeige [Klarsichtfolientrennblätter - Behältereinstellung]. Hier werden der Klarsichtfolienbehälter und der Handzettelbehälter ausgewählt. Je nach Gerätekonfiguration stehen einschließlich der Zusatzzufuhr bis zu vier Optionen zur Auswahl. Zur Zusatzzufuhr siehe Anzeige [Zusatzzufuhr], S. 51. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Funktion ist nicht verfügbar, wenn unter "Ausgabe" [Sortiert] oder [Auto] aktiviert wurde. Auf der Anzeige [Ausgabe] die Option [Poster] antippen. Gewünschte Option antippen. [Speichern] antippen. HINWEIS: Die Teilbilder überlappen sich automatisch um 10 mm, um den Klebeumbruch zu ermöglichen. Xerox WorkCentre 7132 Benutzerhandbuch...
über die Pfeilschaltflächen. Ein Bild kann bis zu 23 Mal untereinander und bis zu 33 Mal nebeneinander wiederholt werden. Layout • Gleichmäßig verteilt: Die Bilder werden gleichmäßig auf der Seite verteilt. • Nebeneinander: Die Bilder werden ohne Zwischenräume nebeneinander auf die Seite kopiert. Xerox WorkCentre 7132 Benutzerhandbuch...
• Position: ruft die Anzeige [Datum - Position] auf. Datumsposition auswählen. • Schriftgrad: ruft die Anzeige [Datum - Schriftgrad] auf. Einen von drei Festwerten als Schriftgrad auswählen oder mit den Pfeilschaltflächen einen Schriftgrad von 6-24 Punkt festlegen. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf jeden Kopiensatz wird eine laufende Nummer gedruckt. Die Anzeige [Aufdruck - laufende Nummer] mit folgenden Optionen wird angezeigt: • Aus: Die Funktion wird deaktiviert. • Ein: Die Funktion wird aktiviert. Die Startnummer (1-999) mithilfe der Pfeiltasten oder des angezeigten Ziffernblocks eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
4 Bilder Es werden vier Bilder auf einem Blatt ausgegeben. 8 Bilder Es werden acht Bilder auf einem Blatt ausgegeben. Auftragserstellung In diesem Abschnitt werden die Optionen der Auftragserstellung beschrieben. Die Optionen werden in folgenden Abschnitten behandelt: Xerox WorkCentre 7132 Benutzerhandbuch...
Auftrag gelten sollen. Ausgabe Ruft die Anzeige [Ausgabe] auf. HINWEIS: Ist kein Finisher angeschlossen, wird die Anzeige [Ausgabe] mit der Sortieroption [Auto] angezeigt. Ist ein Finisher angeschlossen, wird die Anzeige [Ausgabe/Heftung] ohne Sortieroption [Auto] angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 81
Ruft die Anzeige [Deckblätter] für den Auftragsaufbau auf. Weitere Informationen siehe Deckblätter, S. 73. Textfeld Ruft die Anzeige [Textfeld] für den Auftragsaufbau auf. Weitere Informationen siehe Textfeld, S. 77. Aufdruck Ruft die Anzeige [Aufdruck] für den Auftragsaufbau auf. Weitere Informationen siehe Aufdruck, S. 78. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 82
Dient zum Ändern der Einstellungen auf der Anzeige [Kopieren] vor dem Scannen des nächsten Teils. Der Scanausgabe wird durch Drücken der Taste <Start> auf dem Steuerpult ausgelöst. Abbrechen Bricht den Auftragsaufbau ab. Start Löst das Scannen des nächsten Teils aus. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Funktion wird aktiviert. Auf der Anzeige die Option [Nächste Vorlage] auswählen, um den nächsten Teil zu verarbeiten. Sobald alle Vorlagen gescannt wurden, [Letzte Vorlage] antippen. HINWEIS: Bei Bedarf können über die Auftragsaufbaufunktion verschiedene Einstellungen für die einzelnen Teile ausgewählt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Bereich wird durch das Rechteck zwischen den Punkten X1,Y1 und X2,Y2 definiert. Auf der Anzeige [Außen/innen löschen] die Option [Bereich x] auswählen. Über die Zifferntastatur einen Wert für die einzelnen Koordinaten eingeben und [Weiter] antippen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Finnland Frankreich Deutschland Schweden Belgien Niederlande Italien Portugal Griechenland Spanien Russland Tschechische Polen Republik Ungarn Rumänien Ukraine Ehemalige jugoslawische Republiken Slowakei Türkei Ägypten Vereinigte Saudi- Arabische Emirate Arabien Südafrika Indien Island Luxemburg Bulgarien Marokko Zypern Peru Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Ist die Authentifizierungsfunktion aktiviert, muss ggf. eine Kontonummer eingegeben werden. Sie kann von der Hauptbedienungskraft erfragt werden. HINWEIS: Zur Benutzung von Direkt-Fax vom PC-Client aus siehe Online-Hilfe zum Faxtreiber auf der CD-ROM mit dem PCL-Druckertreiber. Xerox WorkCentre 7132 Benutzerhandbuch...
Vorlagen im Original- oder einem kleineren Format empfohlen. Vergrößerungen können Übertragungsunterbrechungen zur Folge haben. HINWEIS: Vor dem Platzieren der Vorlage auf dem Vorlagenglas sicherstellen, dass das Display bereit ist. Andernfalls wird das Materialformat möglicherweise nicht richtig erkannt. Xerox WorkCentre 7132 Benutzerhandbuch...
Zu den einzelnen Registern siehe folgende Abschnitte: Faxempfänger – Seite 91 Internet-Fax-Empfänger – Seite 97 Allgemeine Einstellung (Fax/Internet-Fax) – Seite 100 Layout (Fax/Internet-Fax) – Seite 103 Sendeoptionen (Fax) – Seite 106 Zusatzfunktionen (Fax) – Seite 112 Internet-Fax-Optionen – Seite 117 Xerox WorkCentre 7132 Benutzerhandbuch...
Daten als ein Auftrag übertragen werden. Während das Fax/Internet-Fax verarbeitet wird, kann die nächste Vorlage gescannt oder der nächste Auftrag kopiert werden, sobald der Vorlageneinzug oder das Vorlagenglas bereit ist. Auch während der Aufwärmphase des Geräts können Aufträge programmiert werden. Xerox WorkCentre 7132 Benutzerhandbuch...
<C> oder <AC> drücken. Zum Wiederaufnehmen des Auftrags auf dem Display [Start] antippen oder die Steuerpulttaste <Start> drücken. HINWEIS: Wenn die Übertragung begonnen hat, kann der Auftrag nur durch Antippen von [Stopp] auf dem Display gestoppt und dann nicht mehr wiederaufgenommen werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Kurzwahlregistrierung siehe Adressbuch in Kapitel "Einrichtung des Geräts", S. 310. Auf der Anzeige [Fax] die Option [Adressbuch] antippen. Gewünschte Empfänger antippen. [Schließen] antippen. Adressen Liste aller Faxempfänger mit Kurzwahl. Mithilfe der Pfeilschaltflächen kann die Adressliste durchsucht werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Kurzwahlregistrierung siehe Adressbuch in Kapitel "Einrichtung des Geräts", S. 310. <Kurzwahl> drücken. Dreistellige Zahl eingeben. HINWEIS: Bei Eingabe der korrekten dreistelligen Zahl wird der Empfänger angezeigt. Bei Falscheingaben erscheint eine Aufforderung zur Neueingabe der Taste <Kurzwahl> dreistelligen Zahl. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Gegenstelle, die das Dokument weiterleitet, wird als Relaisstation bezeichnet. Es können mehrere Relaisstationen angegeben werden. Auch die Weiterleitung der Sendung von der ersten Relaisstation über eine weitere an die endgültigen Empfänger ist möglich. Zum Relaisrundsenden gibt es mehrere Verfahren: Xerox WorkCentre 7132 Benutzerhandbuch...
4 Fax/Internet-Fax Faxsignale Für Xerox-Geräte mit Relaisrundsendefunktion. Vor dem Senden eines Dokumentes muss die Gegenstelle, die die Sendung weiterleitet, auf dem sendenden Gerät unter einer Kurzwahlnummer als Relaisstation registriert werden. Zum Registrieren von Relaisstationen siehe Adressbuch in Kapitel "Einrichtung des Geräts", S. 310.
Seite 95
Gegenstelle Gegenstelle • Relaisrundsenden: Übermitteln eines Dokumentes an eine Relaisstation, von der es an mehrere Empfänger weitergeleitet wird. Telefonnummer !*$#\ Relaissende- Kurzwahl- Kurwahl- der Gegenstelle nummer (RSN) nummer des nummer des ersten zweiten Relaisstation Empfängers Empfängers Xerox WorkCentre 7132 Benutzerhandbuch...
[Textbaustein] antippen. [Empfänger] antippen. Auf der Anzeige [Deckblattmitteilung - Empfängertext] die Schaltfläche [Ein] antippen. Mithilfe der Pfeilschaltflächen einen Textbaustein aus der Liste auswählen. [Speichern] antippen. Textbaustein Ermöglicht die Auswahl eines Texts aus der Liste der gespeicherten Textbausteine. Xerox WorkCentre 7132 Benutzerhandbuch...
Empfängern siehe Adressbuch in Kapitel "Einrichtung des Geräts", S. 310. Auf der Anzeige [Internet-Fax] die Option [Adressbuch] antippen. Gewünschten Empfänger antippen. [Schließen] antippen. Adressen Liste aller E-Mail-Adressen mit Kurzwahl. Mithilfe der Pfeilschaltflächen kann die Adressliste durchsucht werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Dient zum Umschalten zwischen Groß- und Kleinbuchstaben. Nächster Empfänger Diese Option dient zum Senden von Dokumenten an mehrere Empfänger. Sie ermöglicht das Hinzufügen von Empfängern für eine gleichzeitige Übertragung. Es können maximal 200 Empfänger gleichzeitig angegeben werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Schlüssel: 1234567890: Fax-Nummer der Gegenstelle 777: F-Code der Gegenstelle (falls erforderlich) wcm128: Hostname der Relaisstation xerox.com: Domäne der Relaisstation HINWEIS: Für diese Funktion muss die Relaisstation so eingestellt sein, dass sie E-Mail über einen SMTP-Server empfängt. iFax-Text Zum Hinzufügen von Textbausteinen zu E-Mail-Text. Auch vom System generierte Informationen wie Name und Adresse, Seitenanzahl, Dateigröße, IP-Adresse und...
Helligkeit – Seite 101 Vorlage – Seite 101 Vorlagenart – Seite 102 Auflösung – Seite 102 Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Auf dem Display [Fax] oder [Internet-Fax] antippen. Registerkarte [Allgemeine Einstellung] auswählen. Gewünschte Funktion antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
2-seitige Vorlagen scannen. Bei Wahl dieser Option wird rechts auf dem Display [Vorlagen] angezeigt. 2-seitig (erste Seite 1-seitig) Die erste Seite ist einseitig, alle anderen Seiten sind zweiseitig bedruckt. Bei Wahl dieser Option wird rechts auf dem Display [Vorlagen] angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Scanauflösung 200 × 100 dpi. Empfohlen für Textdokumente. Nimmt weniger Übertragungszeit in Anspruch, erzielt jedoch bei Dokumenten mit Grafiken und Fotos nicht die qualitativ besten Ergebnisse. Fein Scanauflösung 200 × 200 dpi. Empfohlen für Strichzeichnungen und in den meisten Fällen am besten geeignet. Xerox WorkCentre 7132 Benutzerhandbuch...
Dokumenten verschiedener Formate. Bei Auswahl eines voreingestellten Formats werden die Vorlagen unabhängig von ihrer tatsächlichen Größe gemäß dem ausgewählten Format gescannt. Auf der Anzeige [Layout] die Option [Vorlagenformat] antippen. Gewünschte Option antippen. [Speichern] antippen. Automatisch Vorlagenformat automatisch bestimmen. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Seiten des Buchs werden von links nach rechts gescannt. • Beide Seiten: Sowohl die linken als auch die rechten Seiten werden gescannt. • Nur linke Seite: Nur die linken Seiten werden gescannt. • Nur rechte Seite: Nur die rechten Seiten werden gescannt. Xerox WorkCentre 7132 Benutzerhandbuch...
Materialformat der Gegenstelle passt. • Festwerte: Es stehen sieben voreingestellte Vergrößerungs-/ Verkleinerungsfaktoren zur Auswahl. Die Voreinstellungen werden von der Hauptbedienungskraft festgelegt. Variabel Ermöglicht die Eingabe eines Verkleinerungs-/Vergrößerungsfaktors über die Tastatur des Displays im Bereich von 50–400 % in 1-%-Schritten. Xerox WorkCentre 7132 Benutzerhandbuch...
Bei Aktivierung dieser Funktion wird nach jeder Faxübertragung automatisch ein Bericht mit dem Übertragungsergebnis ausgegeben. Auf der Anzeige [Sendeoptionen] die Option [Übertragungsbericht] antippen. Gewünschte Option antippen. [Speichern] antippen. Die Funktion wird deaktiviert. Nach jeder Faxübertragung wird automatisch ein Bericht gedruckt. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Sendeoptionen] die Option [N. Priorität/zeitvers. senden] antippen. Gewünschte Optionen auswählen. [Speichern] antippen. Nach Priorität senden • Aus: Die Funktion wird deaktiviert. • Ein: Auftrag vorrangig, d. h. vor den bereits gespeicherten Dokumenten senden oder abrufen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 108
Gewünschte Übertragungszeit mithilfe der Pfeilschaltflächen einstellen. [Speichern] antippen. Vor 12 Uhr mittags (bei 12-Stunden-Format) Nach 12 Uhr mittags (bei 12-Stunden-Format) Stunden Stunde des Übertragungsbeginns einstellen. Minuten Minute des Übertragungsbeginns einstellen. Aktuelle Uhrzeit Zeigt die aktuelle Uhrzeit. Xerox WorkCentre 7132 Benutzerhandbuch...
Mit dieser Funktion kann die Anzahl der Exemplare festgelegt werden, die auf der Gegenstelle ausgegeben werden sollen. Die Anzahl der Exemplare kann 1 bis 99 betragen. HINWEIS: Diese Funktion wird nur von Xerox-Geräten unterstützt. Auf der Anzeige [Sendeoptionen] die Option [Druckauflage] antippen.
• Nummer der Gegenstellen-Mailbox: Über die Zifferntastatur auf dem Steuerpult die Nummer der Gegenstellen-Mailbox eingeben. Es handelt sich um eine dreistellige Nummer zwischen 001 und 999. • Kennwort: Falls erforderlich, Kennwort für die Gegenstellen-Mailbox eingeben. Es handelt sich um einen vierstelligen Code. Xerox WorkCentre 7132 Benutzerhandbuch...
F-Code: 0 (zur Kennzeichnung einer F-Code-Übertragung), gefolgt von der Mailbox- Nummer des sendenden Geräts Kennwort (falls erforderlich): Kennwort für die Mailbox HINWEIS: Zum Abrufen eines Dokumentes von einer Gegenstelle muss die Abruffunktion aktiviert sein. Weitere Informationen siehe Abrufen, S. 113. Xerox WorkCentre 7132 Benutzerhandbuch...
Siehe folgende Abschnitte: Abrufen – Seite 113 Für Abruf speichern – Seite 113 Manuell senden/empfangen – Seite 115 Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Auf dem Display [Fax] antippen. Registerkarte [Zusatzfunktionen] antippen. Gewünschte Funktion antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
[Zusatzfunktionen] die Option [Für Abruf speichern] antippen. Gewünschte Optionen auswählen. Die Funktion wird deaktiviert. Öffentliche Mailbox Öffentliche Dokumente zum Abrufen speichern. Bei Auswahl dieser Option wird rechts auf dem Display die Option [Speicherziel: Öffentliche Mailbox] angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 114
Die zum Abrufen gespeicherten Dokumente löschen. Zu löschende Dokumente mithilfe der Pfeilschaltflächen oder der Option [Alle auswählen] markieren. Drucken Die zum Abrufen gespeicherten Dokumente drucken. Zu druckende Dokumente mithilfe der Pfeilschaltflächen oder der Option [Alle auswählen] markieren. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Taste <Start> auf dem Steuerpult drücken. Manuell senden Zum Senden einer Faxnachricht während eines Telefongesprächs. Nach Auswahl dieser Option <Start> drücken. Manuell empfangen Zum Empfangen einer Faxnachricht nach entsprechender telefonischer Bestätigung durch den Anrufer. Nach Auswahl dieser Option <Start> drücken. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 116
4 Fax/Internet-Fax Verbindung trennen Diese Option wählen, um die Verbindung zu trennen. Xerox WorkCentre 7132 Benutzerhandbuch...
• Ein: Nach jeder Faxübertragung wird automatisch ein Bericht gedruckt. Lesebestätigung • Aus: Die Funktion wird deaktiviert. • Ein: Es wird eine Zustellbestätigung per E-Mail angefordert. Bei Aktivierung dieser Funktion wird nach jeder Faxübertragung automatisch ein Bericht mit dem Übertragungsergebnis ausgegeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Ja nach den Fähigkeiten der Gegenstelle wird der Kommunikationsmodus automatisch gewechselt. F4800 Diesen Modus für Übertragungen über störanfällige Telefonleitungen auswählen, beispielsweise bei internationalen Faxsendungen. Kann auch für Übertragungen über störanfällige örtliche Leitungen verwendet werden. G4 Auto Zum Relaisrundsenden per Internet-Fax. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 120
4 Fax/Internet-Fax Xerox WorkCentre 7132 Benutzerhandbuch...
Seite nach unten auf das Vorlagenglas legen. HINWEIS: Vor dem Auflegen der Vorlage auf dem Vorlagenglas sicherstellen, dass das Gerät betriebsbereit ist. Ist dies nicht der Fall, wird das Materialformat möglicherweise nicht richtig erkannt. Xerox WorkCentre 7132 Benutzerhandbuch...
E-Mail – Seite 126 Scanausgabe: Mailbox – Seite 130 Scanausgabe: Netzwerk – Seite 131 Scanausgabe: FTP/SMB – Seite 132 Allgemeine Einstellung – Seite 135 Bildqualität – Seite 140 Layout – Seite 142 Ausgabe – Seite 146 Xerox WorkCentre 7132 Benutzerhandbuch...
Nummer (001–200) der gewünschten Mailbox eingeben. Ggf. Kennwort eingeben. Auf [Mailbox öffnen] klicken. Eine Liste der Dokumente in der ausgewählten Mailbox wird angezeigt. Zu importierendes Dokument markieren und auf [Import] klicken. HINWEIS: Es können mehrere Dokumente markiert werden. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Die Taste <Stopp> dient zum Unterbrechen von Druckaufträgen. Gegebenenfalls die Taste <Auftragsstatus> drücken, um den Auftragsstatus zu prüfen. Nach Prüfung des Auftragsstatus <Funktionen> drücken. Soll der unterbrochene Auftrag gelöscht werden, die Taste <C> auf dem Steuerpult drücken. Xerox WorkCentre 7132 Benutzerhandbuch...
Standardbetreff. Nachricht Bei Auswahl dieser Option wird eine Tastatur zur Eingabe der Nachricht eingeblendet. Entfernen/Bearbeiten/Abbrechen Diese Optionen dienen zum Entfernen oder Bearbeiten eines Empfängers. Diese Optionen werden angezeigt, wenn ein Empfänger aus der Liste ausgewählt wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Details Mithilfe dieser Option werden nähere Angaben zur markierten Adresse angezeigt. Lokales Adressbuch Diese Option dient zum Aufrufen des lokalen Adressbuchs. Lokale Suche Ruft die Anzeige [Lokales Adressbuch] zum Durchsuchen des lokalen Adressbuchs des Geräts auf. Xerox WorkCentre 7132 Benutzerhandbuch...
Blendet eine Tastatur zur Eingabe eines Schlüsselworts für die Suche ein. Jetzt suchen Startet den Suchvorgang. Lokales Adressbuch Liste der Adressen im Adressbuch des Geräts anzeigen. Lokale Suche Ruft die Anzeige [Lokales Adressbuch] zum Durchsuchen des lokalen Adressbuchs des Geräts auf. Xerox WorkCentre 7132 Benutzerhandbuch...
BCC] auf eine andere Empfängerart für die einzelnen Adressen umschalten. Eigene hinzufügen Mit dieser Funktion kann die E-Mail-Adresse des Absenders in ein Adressfeld aufgenommen werden. Auf der Anzeige [E-Mail] die Option [Eigene hinzufügen] antippen. Gewünschte Option antippen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Anfang der Mailboxliste angezeigt. Dateiliste Ruft die Anzeige [Mailbox - Dateiliste] auf, über die Dokumente in der ausgewählten Mailbox sortiert, gedruckt oder gelöscht werden können. Weitere Informationen zu Mailboxfunktionen des Geräts siehe siehe Kapitel Mailbox, S. 151. Xerox WorkCentre 7132 Benutzerhandbuch...
Zifferntastatur auf dem Steuerpult eingegeben werden. Das angegebene Scanprofil wird am Anfang der Mailboxliste angezeigt. Profilbeschreibung Ruft die Anzeige [Profilbeschreibung] auf, über die Vorlagenbeschreibung, Einstellungen und Speicherort angezeigt werden können. Aktualisieren Zum Aktualisieren der Liste der verfügbaren Scanprofile. Xerox WorkCentre 7132 Benutzerhandbuch...
Tastatur den Namen des Ordners eingeben. Diese Angabe wird bei FTP- Servern nicht benötigt. Speicherziel Pfad des Ordners zum Speichern der Dateien angeben. Server aus dem Adressbuch wählen, um den voreingestellten Speicherort anzuzeigen, oder [Speicherziel] antippen und über die angezeigte Tastatur einen Speicherort eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
• domänenname/benutzername (Beispiel: xerox/meißner), wobei "benutzername" maximal 32 Zeichen und "domänenname" maximal 64 Zeichen lang sein darf • lokaler_benutzername (Beispiel: meißner-xerox) mit maximal 32 Zeichen Kennwort Zur Angabe des Kennworts, sofern eines für den Zielserver erforderlich ist. Server aus dem Adressbuch wählen, um das voreingestellte Kennwort anzuzeigen, oder...
Auf der Anzeige [Scanausgabe: FTP/SMB] die Option [Durchsuchen] antippen. Gewünschte Optionen auswählen. [Speichern] antippen. Zurück Die Suche wird auf der vorherigen Ebene in der Hierarchie fortgesetzt. Weiter Die Suche wird auf der nächsten Ebene in der Hierarchie fortgesetzt. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Allgemeine Einstellung] unter [Scanfarbe] eine Option auswählen. Automatische Erkennung Erkennt den Farbgehalt der Vorlage und scannt in Farbe oder Schwarzweiß, je nachdem, ob es sich bei der Vorlage um ein farbiges oder ein schwarzweißes Dokument handelt. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Allgemeine Einstellung] unter [2-seitige Ausgabe] die Option [Mehr] antippen. Gewünschte Option antippen. [Speichern] antippen. 1-seitig 1-seitige Vorlagen scannen. 2-seitig 2-seitige Vorlagen scannen. Bei Wahl dieser Option wird rechts auf dem Display [Vorlagen] angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Einstellung] unter [Vorlagenart] eine Option auswählen. Foto & Text Diese Option wählen, wenn die Vorlage Text und Fotos enthält. Die Text- und Fotobereiche werden automatisch erkannt und entsprechend wiedergegeben. Text Für reine Textvorlagen. Foto Für reine Fotovorlagen. Xerox WorkCentre 7132 Benutzerhandbuch...
Graustufen gescannte Vorlagen werden im JPEG-Format und schwarzweiß gescannte Vorlagen im TIFF-Format gespeichert. Mehrfachseiten-TIFF Alle Seiten werden in einer Datei im TIFF-Format abgelegt. TIFF Jede Seite wird als separate Datei im TIFF-Format gespeichert. JPEG Der Scan wird als JPEG-Datei gespeichert. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 139
• PDF-Signatur: ermöglicht das Hinzufügen einer PDF-Signatur zur Datei als Authentizitätsnachweis, um Fälschungen zu vermeiden. HINWEIS: Die Echtheit der PDF-Signatur wird mithilfe der folgenden Programme überprüft: Acrobat 6.x: Windows Certificate Security, Acrobat 7.x: Adobe Default Security. Xerox WorkCentre 7132 Benutzerhandbuch...
Gewünschte Option antippen. [Speichern] antippen. Die Funktion wird deaktiviert. Verbessert die Bildqualität von Fotoscans, wobei als Ausgabefarbe die Einstellung [Vollfarbe] verwendet wird. HINWEIS: Bei Auswahl von [Ein] sind die Optionen [Schattenunterdrückung] und [Hintergrundunterdrückung] nicht mehr verfügbar. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeige [Scanfarbe] die Option [Schwarzweiß] ausgewählt wurde. Bei Auswahl der Option [Farbe] auf der Anzeige [Scanfarbe] werden weiße Hintergründe auf farbigen Vorlagen unterdrückt. HINWEIS: Ist als Vorlagenart [Foto] eingestellt, steht diese Funktion nicht zur Verfügung. Kontrast Dient zur Angabe der Kontraststufe für gescannte Bilder. Xerox WorkCentre 7132 Benutzerhandbuch...
Buch-Scannen – Seite 143 Vorlagenformat – Seite 144 Randausblendung – Seite 145 Verkleinern/Vergrößern – Seite 145 Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Auf dem Display eine Scanoption antippen. Register [Layout] antippen. Gewünschte Funktion antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Seiten des Buchs werden von links nach rechts gescannt. • Beide Seiten: Sowohl die linken als auch die rechten Seiten werden gescannt. • Nur linke Seite: Nur die linken Seiten werden gescannt. • Nur rechte Seite: Nur die rechten Seiten werden gescannt. Xerox WorkCentre 7132 Benutzerhandbuch...
Manuell Ermöglicht die Auswahl des Formats aus elf voreingestellten Standardformaten im Hoch- oder Querformat oder eines benutzerdefinierten Formats in den Bereichen 15–297 mm (Länge) und 15–432 mm (Breite). Die voreingestellten Formate werden von der Hauptbedienungskraft eingerichtet. Xerox WorkCentre 7132 Benutzerhandbuch...
• Kopf oben: Die Oberkante der Vorlage weist zur Rückseite des Geräts. • Kopf links: Die Oberkante der Vorlage weist zur linken Seite des Geräts. Verkleinern/Vergrößern Diese Funktion ermöglicht das Vergrößern oder Verkleinern der Scans um einen Faktor im Bereich von 25-400 %. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Welche Funktionen verfügbar sind, hängt von der Scanoption ab, die auf der Anzeige <Alle Betriebsarten> ausgewählt wurde. Die Taste <Alle Betriebsarten> auf dem Steuerpult drücken. Auf dem Display eine Scanoption antippen. Register [Ausgabe] antippen. Gewünschte Funktion antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Gewünschte Option antippen. [Speichern] antippen. Die Funktion wird deaktiviert. Nach Seite Der Scan wird nach der angegebenen Seitenanzahl aufgeteilt. Die Voreinstellungen werden von der Hauptbedienungskraft vorgenommen. Weitere Informationen siehe E-Mail-Steuerung in Kapitel "Einrichtung des Geräts", S. 299. Xerox WorkCentre 7132 Benutzerhandbuch...
Dem doppelten Dateinamen wird eine vierstellige Zahl (0000-9999) angehängt, und die Datei wird im selben Verzeichnis gespeichert. Alte Datei überschreiben Die vorhandene Datei mit dem identischen Namen wird gelöscht, und die neue Datei wird unter dem angegebenen Dateinamen im selben Verzeichnis gespeichert. Xerox WorkCentre 7132 Benutzerhandbuch...
Die aktuelle Adresse wird aus dem Eingabefeld gelöscht. Antwort an Absender Setzt die Absenderadresse als Antwortadresse ein. Adressbuch Zeigt die Liste der E-Mail-Adressen im Adressbuch an. Antwortadresse aus den Einträgen im Adressbuch auswählen. Zum Durchsuchen von Adressbüchern siehe Adressbuch, S. 134. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 150
5 Scannen/E-Mail Xerox WorkCentre 7132 Benutzerhandbuch...
Benutzername und ein Kennwort eingegeben werden. Bei Fragen an die Hauptbedienungskraft wenden. Auf dem Display [Mailboxen] antippen. Zu Eintrag Zur Eingabe der ersten Mailbox-Nummer, die angezeigt werden soll, über die Zifferntastatur des Steuerpults. Xerox WorkCentre 7132 Benutzerhandbuch...
Dient zum Markieren aller Dateien in der Mailbox zum Drucken oder Löschen. Drucken/Löschen Führt zur Anzeige [Drucken/Löschen]. • Drucken: Die markierten Dokumente werden gedruckt. • Löschen: Die markierten Dokumente werden gelöscht. Verarbeitungsprofileinstellung Führt zur gleichnamigen Anzeige. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Drucken/ Löschen] die Option [Druckeinstellung] antippen. Stapeldrucken Zum Drucken mehrerer Dokumente als ein Auftrag. Die Dokumente werden in der Reihenfolge gedruckt, in der sie ausgewählt wurden. Auflage Zur Auswahl der Anzahl der zu druckenden Exemplare. Xerox WorkCentre 7132 Benutzerhandbuch...
• Weiterleitungsoptionen (FTP, SMB, E-Mail, Fax, Internet-Fax) • Mehrere Weiterleitungs- und Stapelverarbeitungsoptionen • Drucken Welche Verarbeitungsvorgänge in einem Verarbeitungsprofil vorgegeben werden können, hängt von der Dokumentart in der privaten Mailbox ab. Ausgabe Eingabe Internet- Drucker E-Mail Fax zum Abrufen Scandokument Eingegangenes Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 155
HINWEIS: Mailboxen, für die diese Option aktiviert ist, sind durch einen Pfeil über ihrem Symbol gekennzeichnet. Start Verknüpftes Verarbeitungsprofil ausführen und zurück zur Dateiliste. Die Schaltfläche wird nur dann angezeigt, wenn die Mailbox mit einem Verarbeitungsprofil verknüpft ist. Verknüpfung auflösen Löst die Verknüpfung mit einem Verarbeitungsprofil auf. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 156
Zu [Erstellen] und [Bearbeiten/Löschen] siehe Verarbeitungsprofile in Kapitel "Einrichtung des Geräts", S. 306. Nach Namen suchen Ruft die Tastatur auf. Den Namen des zu suchenden Verarbeitungsprofils eingeben. Nach Schlüsselwort suchen Ruft die Tastatur auf. Schlüsselwort eingeben, das dem gesuchten Verarbeitungsprofil zugewiesen ist. Xerox WorkCentre 7132 Benutzerhandbuch...
"Einrichtung des Geräts", S. 306. Start Führt das markierte Verarbeitungsprofil aus. Nach Namen suchen Ruft die Tastatur auf. Den Namen des gesuchten Verarbeitungsprofils eingeben. Nach Schlüsselwort suchen Ruft die Tastatur auf. Schlüsselwort eingeben, das dem gesuchten Verarbeitungsprofil zugewiesen ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Verarbeitungsprofile können von mehreren Benutzern gemeinsam verwendet oder auf den privaten Gebrauch bzw. bestimmte Mailboxen beschränkt werden. Zu Beschränkungen für Verarbeitungsprofile und Mailboxen bei aktivierter Authentifizierung siehe Authentifizierung für Verarbeitungsprofile und Mailbox in Kapitel "Authentifizierung und Kostenzählung", S. 355. Xerox WorkCentre 7132 Benutzerhandbuch...
Kapitel "Auftragsstatus", S. 330. • Druckverzögerung Diese Funktion ermöglicht das Drucken von Dokumenten zu einer angegebenen Zeit innerhalb von 24 Stunden. Die Dokumente werden zur angegebenen Zeit automatisch gedruckt. Weitere Informationen siehe Druckverzögerung in Kapitel "Auftragsstatus", S. 330. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 160
Aufträgen sowie der Materialbehälter-Status abgerufen werden. Weitere Informationen siehe Druckerstatus, S. 163. HINWEIS: Diese Funktion ist nur verfügbar, wenn der Drucker über TCP/IP oder IPX angeschlossen ist, SNMP-Agent ausgeführt wird und sowohl Druckertreiber als auch Drucker für den Netzwerkdruck eingerichtet sind. Xerox WorkCentre 7132 Benutzerhandbuch...
Dieser Parameter dient zur Auswahl eines Materialformats aus einer Liste von Standardformaten. Materialbehälter Ermöglicht die manuelle oder automatische Auswahl des Druckmaterialbehälters. Die automatische Auswahl erfolgt aus den Behälterprioritätseinstellungen des Geräts. Materialart Diese Option dient zur Auswahl der gewünschten Materialart für die Ausgabe. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 162
Zum Einstellen der Helligkeit der Druckausgabe. Über die Tastatur oder den Schieberegler eine Helligkeitsstufe im Bereich von -5 bis +5 festlegen. Raster Hier wird die Filterung für Bitmap-Bilder angegeben. Zusatzeinstellung Zu den weiteren Druckeroptionen gehören das Drucken im Entwurfsmodus, Klarsichtfolien-Trennblätter, Bildoptimierung, Farbabstimmung, Tonabstimmung, Deckblätter und Broschürenerstellung. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeige [Adresse angeben] die TCP/IP- oder IPX-Adresse angeben und dann auf [Fertig stellen] klicken. • Community-Name: Einen Community-Namen eingeben, sofern der SNMP- Community-Name eingerichtet werden muss. Die Druckersuche mit einem Klick auf [Weiter] starten und dann auf [Fertig stellen] klicken. Xerox WorkCentre 7132 Benutzerhandbuch...
Füllstand an. Diese Elemente sind nach den Namen der unter [Materialbehälter] angezeigten Materialbehälter sortiert. Emulierungsparameter Die Emulierungsparameter für den PCL-, HP-GL/2- und PDF-Direktdruck können nach Bedarf geändert werden. Zum Ändern von Parameterwerten siehe Druckmodus in Kapitel "Systemstatus", S. 337. Xerox WorkCentre 7132 Benutzerhandbuch...
[Behälter 5 (Zusatzzufuhr] eingestellt ist. * Je nach Land ist der Standardwert [4] oder [23]. Ausrichtung 0: Hochformat (Standard) 1: Querformat Ausrichtung des Dokumentes. Seitenauf- 0: Aus (Standard) 1: Ein druck Aktivieren/Deaktivieren des 2-seitigen Drucks. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 166
36: Arial Italic 77: ITC Avant Garde Demi 37: Arial Bold 78: ITC Avant Garde Demi Oblique 38: Arial Bold Italic 79: ITC Zapf Chancery Medium Italic 39: Times New 80: ITC Zapf Dingbats 40: Times New Italic Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 167
1: Ein Hex-Dump ein oder aus. Entwurf 0: Aus (Standard) 1: Ein Entwurfsmodus ein oder aus. Farbmodus 0: Auto (Standard) 1: Farbe 2: Monochrom Festlegen des Farbausgabemodus. Bindekante 0: LSZ (Standard) 1: SSF Angabe der Bindekante. Xerox WorkCentre 7132 Benutzerhandbuch...
Eingabeformat durch den Skalierungsmodus (Nr. 160) bestimmt. Material- 0: Auto (Standard) 1: Behälter 1 behälter 2: Behälter 2 3: Behälter 3 5: Behälter 5 (Zusatzzufuhr) Angabe des Materialbehälters. Koordin- 0: 0 Grad 1: 90 Grad atendre- hung Festlegen der Materialausrichtung. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 169
1–250: 1 bis 250 mm Bildver- 251–500: +1 bis +250 mm schiebung Festlegen der vertikalen Bildverschiebung. Horizontale 0: Aus (Standard) 1–250: 1 bis 250 mm Bildver- 251–500: +1 bis +250 mm schiebung Festlegen der horizontalen Bildverschiebung. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 170
Verarbeitung des Befehls als Auswurfbefehl ein oder aus. Auswurf- 0: Aus (Standard) 1: Ein befehl AH Verarbeitung des Befehls als Auswurfbefehl ein oder aus. Größe 0: Aus 1: Ein (Standard) Anpassung des Vorlagenformats an das Materialformat ein oder aus. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 171
3: Oben rechts 4: Doppelheftung links 5: Doppelheftung rechts 6: Unten links 7: Doppelheftung unten 8: Unten rechts 9: Mitte Festlegen der Heftposition. Prüfanzeige 0: Aus 1: Ein (Standard) für Zusatz- zufuhr Anzeige für Zusatzzufuhr ein oder aus. Xerox WorkCentre 7132 Benutzerhandbuch...
4: 100% (tatsächliche Größe) Angabe der Layout-Optionen. Mit [Autom. Verkleinern/Vergrößern] wird die Druckausgabe dem ausgewählten Materialformat angepasst. Mit [Broschüre] wird das Material zweiseitig bedruckt. Mit [2 auf 1] werden zwei bzw. vier Seiten auf ein Blatt gedruckt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 173
Emulierungsparameter Parameter Wert Materialformat 0: Auto 1: A4 oder Letter (Standard) Festlegen des Materialformats. Farbmodus 0: Auto (Standard) 1: Schwarzweiß Festlegen des Farbausgabemodus. Kennwort – Kennwort aus bis zu 32 Zeichen eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 174
7 Drucken Xerox WorkCentre 7132 Benutzerhandbuch...
Internet Explorer 6.0 SP1 Netscape 7.1 Navigator Opera 7.2.3 Windows Server 2003 Internet Explorer 6.0 SP1 Netscape 7.1 Navigator Mac OS 9.2 Internet Explorer 5.1 Netscape 7.02 Navigator Mac OS X 10.3.9 Netscape 7.1 Navigator Safari 1.3 Xerox WorkCentre 7132 Benutzerhandbuch...
Gerätemodell sowie die Schaltfläche [Hilfe]. Direkt unter diesem Bereich befindet sich auf den meisten Seiten die Registerleiste zum Aufrufen der fünf Funktionsseiten: [Status], [Aufträge], [Drucken/Scannen], [Einstellung] und [Support]. Zum Aufrufen der Seiten auf das jeweilige Register klicken. Xerox WorkCentre 7132 Benutzerhandbuch...
Die von CentreWare Internet-Services unterstützten Dienste sind in die unten stehenden Kategorien unterteilt. Die Kategorie wird auf der Registerleiste im Kopfbereich ausgewählt. Kategorie Dienst Status • Allgemeine Informationen • Behälter • Austauschmodule Aufträge • Auftragsliste • Auftragsprotokolle Drucken/Scannen • Auftragsübertragung • Auftragsprofile Xerox WorkCentre 7132 Benutzerhandbuch...
Im Menü des Menübereichs auf die gewünschte Option klicken. Allgemein Diese Seite zeigt Geräteinformationen, die IP-Adresse des Geräts und den Gerätestatus an. Außerdem enthält sie die Schaltflächen [Aktualisieren] und [Neu starten]. Auf [Aktualisieren] klicken, um die neuesten Informationen zu sehen. Xerox WorkCentre 7132 Benutzerhandbuch...
Priorität ist 1, je größer die Zahl, desto niedriger die Priorität. Ausgabefach Materialbehälter Liste der verfügbaren Ausgabefächer. HINWEIS: Welche Fächer angezeigt werden, hängt von der Konfiguration ab. Status Zustand des Ausgabefachs. HINWEIS: Ist das Fach voll, den Druckstapel entnehmen. Xerox WorkCentre 7132 Benutzerhandbuch...
Status der sekundären Übertragungswalze: [OK], [Bald auswechseln] oder [Jetzt auswechseln]. HINWEIS: Bei Status [Jetzt auswechseln] sekundäre Übertragungswalze auswechseln. Heftklammermagazin Status des Heftklammermagazins: [OK], [Nicht installiert], [Leer] oder [Störung]. HINWEIS: Bei Status [Jetzt auswechseln] neues Heftklammermagazin einsetzen. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Seite wird über die Schaltfläche [Auftragsliste] aufgerufen und enthält eine Liste der aktiven Aufträge. Diese enthält folgende Elemente: Auftragsname Name des Auftrags Auftraggeber Name des Benutzers, der den Auftrag abgesendet hat Status Status des Auftrags Auftragsart Art des Auftrags Auflage Anzahl Druckexemplare Xerox WorkCentre 7132 Benutzerhandbuch...
Aufträge in der [Auftragsliste] der aktiven Aufträge können gelöscht oder vorgezogen werden. HINWEIS: In bestimmten Fällen hat der Löschbefehl keine Wirkung. Auftrag auswählen und dann auf [Löschen] oder [Vorziehen] klicken. Werden mehrere Aufträge markiert, werden alle diese Aufträge gelöscht oder vorgezogen. Xerox WorkCentre 7132 Benutzerhandbuch...
Legt fest, ob die Drucke sortiert oder unsortiert ausgegeben werden sollen. Dateiname Zur Angabe der zu druckenden Datei. Mit [Durchsuchen] kann im Dateiverzeichnis nach der Datei gesucht werden. Nur Dateien mit der Erweiterung pdf, tif, prn, pcl, ps oder txt können gedruckt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Die Tabelle unten enthält eine Liste der Felder und Optionen auf der Seite [Neues Profil erstellen] und den Registern [Grundfunktionen], [Zusatzfunktionen], [Schriftbildqualität] und [DVF]. Wird auf der Anzeige [Profile] die Option [Neues Profil erstellen] gewählt, wird die gleichnamige Seite angezeigt. Mit [Weiter] die jeweils nächste Seite aufrufen. Xerox WorkCentre 7132 Benutzerhandbuch...
Auswahl von [Privat] als Ablagebereich. Ablageprinzip Ablageprinzip aus dem Dropdown-Menü auswählen. Verfügbare Optionen: [Bestehende Datei überschreiben], [An bestehende Datei anhängen], [Neue Datei erstellen] und [Abbrechen]. Auftragsprotokoll Dient zur Aktivierung/Deaktivierung der Auftragsprotokollierung. Die Auftragsprotokollversionen 1.3 oder 2.0 stehen zur Wahl. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 186
Kontrast Kontrast der gescannten Dokumente wählen. Im Dropdown-Menü stehen fünf Stufen zur Auswahl. HINWEIS: Wird nicht angezeigt, wenn als Scanfarbe [Schwarz] gewählt wird. Helligkeit Helligkeit der gescannten Dokumente wählen. Im Dropdown-Menü stehen sieben Stufen zur Auswahl. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 187
Zum Löschen eines Auftragsprofils rechts neben dem zu löschenden Profil auf [Löschen] klicken. Es wird zur Bestätigung des Löschbefehls aufgefordert. Zum Löschen auf [OK], zum Abbrechen auf [Abbrechen] klicken. HINWEIS: Es ist nicht möglich, mehrere Auftragsprofile gleichzeitig zu löschen. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Seite ermöglicht das Festlegen oder Ändern von Sammlungseinstellungen. Protokoll Übertragungsprotokoll [FTP] oder [SMB] wählen. Servername Namen des Servers eingeben, an den gescannte Dokumente übertragen werden sollen. Anschlussnummer Anschlussnummer eingeben. Freigabename Wird unter [Protokoll] die Option [SMB] gewählt, kann der Freigabename eingegeben werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Optionen unter [Gebührenzähler], [PKI-Einstellungen], [Remote Authentifizierungsserver/Verzeichnisdienst], [Anschlüsse], [Protokolle] oder [Emulierung] auszuwählen, links neben der gewünschten Kategorie auf “+” klicken. Einstellungen mithilfe der Dropdown-Listen, Textfelder und Kontrollkästchen ändern. Die Standardeinstellungen sind in der Dropdown-Liste durch einen Stern (*) gekennzeichnet. Xerox WorkCentre 7132 Benutzerhandbuch...
Liste der vom Gerät verwendeten Druckersprachen mit Version. Software Zeigt die Version der auf dem Gerät installierten Software (Firmware) an. Festplatte Liste der Ordner auf der Festplatte mit Namen, Gesamtgröße und freiem Speicherplatz. Hardware Liste der installierten Hardwarekomponenten mit Status. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 191
Timeout für reduzierten Betrieb Zum Einstellen des Zeitraums ab der letzten Benutzung, nach dem das Gerät in den reduzierten Betrieb umschaltet. Timeout für Ruhezustand Zum Einstellen des Zeitraums, nach dem das Gerät vom reduzierten Betrieb in den Ruhezustand umschaltet. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 192
Zum Konfigurieren der Einstellungen zu einer Mailbox-Nummer. Kennwort Zum Aufrufen der Kennwortanzeige für die Mailbox. Anzeigereihenfolge Zum Auswählen der Reihenfolge, in der die in der Mailbox gespeicherten Dokumente angezeigt werden. Dateiliste Zum Aufrufen der Dokumentliste der Mailbox. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 193
Profiltyp: Art des Auftragsverarbeitungsprofils. Reihenfolge: zum Wählen der Reihenfolge, in der Auftragsverarbeitungsprofile in der Liste angezeigt werden. Verarbeitungsprofilliste Mailbox-Nummer: Nummer der Mailbox. Profiltyp: Art des Auftragsverarbeitungsprofils. Name: Name des Auftragsverarbeitungsprofils. Zuletzt aktualisiert: Datum der Aktualisierung des jeweiligen Auftragsverarbeitungsprofils. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 194
Name: zeigt den Namen des Auftragsverarbeitungsprofils an. Materialbehälter: zum Auswählen des Materialbehälters. • Ausgabefach: Ausgabefach angeben. Auflage: zum Wählen der Anzahl der zu druckenden Exemplare. • Seitenaufdruck: einseitige oder zweiseitige Ausgabe auswählen. • Heften: Anzahl und Position der Heftklammern angeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 195
Servername: Adresse des Servers eingeben. Name: Namen des Datenträgers eingeben. Speichern in: Namen des Ordners eingeben, in dem die Daten gespeichert sind. Benutzername: Benutzernamen für das Konto eingeben. Kennwort: Kennwort für das Konto eingeben. Dateiformat: Dateiformat auswählen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 196
E-Mail eine digitale Signatur hinzugefügt werden soll. Empfang nicht vertrauensw. E-Mail: festlegen, ob nicht vertrauenswürdige E-Mail empfangen werden soll. iFax-Signatur: festlegen, ob und mit welcher Methode ausgehenden iFax-Nachrichten eine Signatur hinzugefügt werden soll. PDF-Sicherheitseinstellung PDF-Signatur: Hinzufügen einer Signatur zu PDF-Dateien. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 197
[Bearbeiten] klicken, um die Angaben zu ändern. Gast: zum Aktivieren des Zugriffs für nicht registrierte Benutzer. Gästekennwort: Kennwort für den Gastbenutzerzugriff angeben. Gästekennwort bestätigen: Kennwort für den Gastbenutzerzugriff angeben. Kontonummer: Kontonummer angeben, um zwischen den Anzeigen umzuschalten. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 198
Limit - Farbdrucke: Limit für Farbdrucke eingeben. Limit - Schwarzweißdrucke: Limit für Schwarzweißdrucke eingeben. Limit - Farbkopien: Limit für Farbkopien eingeben. Limit - Schwarzweißkopien: Limit für Schwarzweißkopien eingeben. Limit - Farbscans: Limit für Farbscans eingeben. Limit - Schwarzweißscans: Limit für Schwarzweißscans eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 199
Gruppenkonten. Erstreckt sich die Liste über mehr als zwei Seiten, mit [Zurück] und [Weiter] von einer zur anderen Seite schalten. Zum Sortieren der Liste auf [Zugriff], [Kennung] oder [Name] klicken. Die mit dem Benutzer verbundenen Gruppenkontendaten können geändert werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 200
Standardeinstellung: Mit dieser Schaltfläche werden die Gruppen-/ Benutzerkonteneinstellungen auf die Standardwerte zurückgestellt. Klonen Auf dieser Seite werden die Import-/Exportfunktionen für die Xerox- Standardkostenzählung angeboten. Import-/Exportvorgänge dauern u. U. eine Weile. Während des Importierens nicht in ein anderes Fenster umschalten; warten, bis ein neues Fenster erscheint.
Seite 201
Einstellung Parameter Felder und Optionen Xerox-Standardkostenzählung Kennwort: Änderung des Authentifizierungskennworts (zwischen 4 und 12 Zeichen) für die Xerox-Standardkostenzählung. Limits: Limits: maximale Anzahl Seiten pro Vorgang Verbraucht: bereits erstellte Anzahl Seiten Verbleibend: noch zur Verfügung stehendes Kontingent Zugriffsberechtigungen: zeigt die mit dem Benutzer verknüpften Gruppenkonten.
Seite 202
SMB-Server - Domänenname: Domänennamen angeben. SMB-Server - IP-Adresse: IP-Adresse angeben. SMB-Server - Servername: Servernamen angeben. Internet-Services Zum Konfigurieren der folgenden Einstellung für CentreWare Internet-Services: Aktualisierungsintervall: Ein Zeitintervall in Sekunden eingeben, nach dem die Browser-Anzeige automatisch aktualisiert wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 203
HTTPS-Server: Servername: HTTPS-Proxyservernamen angeben. Anschlussnummer: Anschlussnummer des HTTPS-Proxyservers angeben. Authentifizierung: festlegen, ob HTTPS- Proxyserverauthentifizierung aktiviert werden soll. Benutzername: Benutzernamen für HTTPS-Proxyserver angeben. Kennwort: Kennwort für den HTTPS-Proxyserver angeben. Anschließend das Kennwort zur Bestätigung noch einmal eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 204
Adobe-Kommunikationsprotokoll: wird nur angezeigt, wenn PostScript aktiviert ist. Eine der folgenden Optionen wählen. • Normal: Kommunikationsprotokoll im ASCII-Format. • Binär: Kommunikationsprotokoll im Binärformat. • TBCP: zum Umschalten zwischen den verschiedenen Steuercodes, wenn das Kommunikationsprotokoll das ASCII- und das Binärformat umfasst. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 205
TBCP-Filter: wird nur angezeigt, wenn PostScript aktiviert ist. Unicode-Unterstützung: zum Aktivieren oder Deaktivieren der Unicode-Unterstützung im Host- und Arbeitsgruppennamen bei SMB-Übertragungen. Autom. Master-Modus: zum Aktivieren oder Deaktivieren (ein/aus) des automatischen Master-Modus. Kennwortverschlüsselung: zum Aktivieren oder Deaktivieren der Kennwortverschlüsselung bei SMB-Übertragungen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 206
• Ethernet SNAP: Frame-Typ nach IEEE802.3/IEEE802.2/SNAP. Netzwerkadresse: zeigt die Netzwerkadresse im Format XXXXXXXX:XXXXXXXXXXXX. SLP: wird nur angezeigt, wenn unter "Anschlussstatus" NetWare und als Transportprotokoll TCP/IP gewählt ist. Aktive Erkennung: Aktivierung der automatischen Erkennung des SLP Directory Agent. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 207
• WINS-Serveradressvergabe: zum Aktivieren oder Deaktivieren der automatischen Einstellung der primären und sekundären WINS-Serveradresse über DHCP. • Primäre WINS-Serveradresse: Primäre WINS-Serveradresse im Format xxx.xxx.xxx.xxx eingeben. • Sekundäre WINS-Serveradresse: Sekundäre WINS- Serveradresse (Backup) im Format xxx.xxx.xxx.xxx eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 208
Einstellung für Trap-Benachrichtigung: zur Auswahl der Trap- Zieladressen aus den folgenden Optionen. • Transport • Netzwerknummer (IPX) • MAC-Adresse (IPX) • Anschlussnummer (IPX) • IP-Adresse (UDP) • Anschlussnummer (UDP) • Trap-Version • Community-Zeichenkette (Trap-Benachrichtigung) • Benachrichtigungsereignis Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 209
Verbindungstimeout: zum Angeben des Verbindungs-Timeout bei Scheitern der Übertragung. Port9100 Zum Konfigurieren der Timeout-Einstellungen für Port9100 Anschlussnummer: Wert zwischen 1 und 65535 eingeben. TBCP-Filter: wird nur angezeigt, wenn PostScript aktiviert ist. Verbindungstimeout: zum Angeben des Verbindungs-Timeout bei Scheitern der Übertragung. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 210
Anlage: festlegen, ob Informationen zu Anlagen, wie Seitenzahl und Dateiformat, gesendet werden sollen. Geräteinformationen: festlegen, ob Name, Seriennummer, IP- Adresse und andere Daten des Geräts gesendet werden sollen. Signatur: Standard: festlegen, ob E-Mails eine Signatur hinzugefügt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 211
Anschlussnummer: POP3-Anschlussnummer eingeben. POP-Empfangsauthentifizierung: Markieren, um APOP- Authentifizierung zu aktivieren. Benutzername: POP-Benutzeradresse eingeben. Kennwort: POP-Benutzerkennwort eingeben. Einstellungen für eingehende E-Mails: POP3-Server-Abfrageintervall: Das Zeitintervall (1-120 Minuten) in 1-Minuten-Schritten eingeben, in dem der POP3-Server geprüft werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 212
TIFF: TIFF als Druckersprache festlegen. HexDump: Hexadezimal-Dump als Raw-Sprache festlegen. JCL: zum Aktivieren oder Deaktivieren von JCL. JCL ist ein von der Druckersprache unabhängiger Befehl. Die Druckersprache für den nächsten Auftrag kann unabhängig von der gegenwärtig verwendeten Druckersprache gewählt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 213
Druckmodus: zur Auswahl der Druckqualität. Zusatzzufuhr - auf Benutzer warten: zum Aktivieren oder Deaktivieren dieser Option, wenn Behälter 5 (Zusatzzufuhr) gewählt ist. PostScript-Materialauswahl: zur Auswahl der Art und Weise, in der mit UNIX-Anwendungen erstellte PostScript-Dateien gedruckt werden sollen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 214
Schriftbildoptimierung: zum Aktivieren der Bildoptimierung. Zusatzz., auf Benutzer warten: zum Überprüfen des Status der Zusatzzufuhr. Stiftbreite: zur Angabe der Stiftbreite. Linienende: zum Festlegen von Linie und Form. Schnitt: zum Festlegen der Form von Linienüberschneidungen. Stiftfarbe: zur Angabe der Stiftfarbe. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 215
Aktivieren oder Deaktivieren eines Hexadezimal- Speicherauszugs für den PCL-Modus. Schriftbildoptimierung: zum Aktivieren oder Deaktivieren der Bildoptimierung. Ausgabefarbe: zur Auswahl des Ausgabefarbmodus. Makroverwaltung: ermöglicht die Verwendung von Makros. Schriftenverwaltung: zum Hinzufügen/Löschen von Schriften. Materialzufuhrbefehl: ermöglicht den Zugriff auf die Materialzufuhrliste. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 216
Sortiert: zum Festlegen, ob die Ausgabe sortiert werden soll. Heftung: zum Auswählen der Heftmethode. Schriftbildoptimierung: zum Aktivieren oder Deaktivieren der Bildoptimierung. Zusatzzufuhr - auf Benutzer warten: zum Aktivieren oder Deaktivieren dieser Option, wenn Behälter 5 (Zusatzzufuhr) gewählt ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 217
Port9100-Schnittstelle zwischen 64 KB und 1024 KB in 32-KB- Schritten eingeben. PostScript-Speicher: Größe des PostScript-Arbeitsspeichers zwischen 8192 KB und 98304 KB in 256-KB-Schritten eingeben. HP-GL/2-Auto-Layout-Speicher: Größe des HP-GL/2-Decomposer- Speichers zwischen 64 KB und 5120 KB in 32-KB-Schritten eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Option dient zum Festlegen von ablageserverrelevanten Informationen für Verarbeitungsdienste. • Ablageserver: zum Aktivieren des Ablageservers. • Anmeldedetails vom Gerät: aktivieren, wenn die Anmeldedaten vom Gerät verwendet werden sollen. • Benutzername: Benutzernamen angeben. • Kennwort: Benutzerkennwort angeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 219
Support Netzwerkzugriff Zum Festlegen von netzwerkzugriffsrelevanten Informationen. • Nummer: zeigt die Nummer des Verbindungsziels an. • Servername: dient zur Angabe des Verbindungsziels. • URL: zeigt den URL des Verbindungsziels an. • Beschreibung: Beschreibung des Verbindungsziels. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 220
8 CentreWare Internet-Services Xerox WorkCentre 7132 Benutzerhandbuch...
Zusatzzufuhr). Die Behälter 1 bis 3 sind für Standardmaterialformate sowie ungenormte Formate ausgelegt. HINWEIS: Den aktiven Materialbehälter nicht öffnen, solange die Verarbeitung eines Auftrags läuft. HINWEIS: Zur Verwendung von Umschlägen oder Postkarten das Xerox Welcome Centre kontaktieren, da die Behälter von Xerox umgerüstet werden müssen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 222
Rand des Stapels berühren. HINWEIS: Beim Laden von standardformatigem Material die Materialführungen nach den entsprechenden Kerben im Behälter einstellen. Die Formate 8K/16K werden als Standardformat erkannt, die Behälter haben dafür jedoch keine Kerben. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Beim Einlegen von Umschlägen darauf achten, dass die Umschlagklappen geschlossen sind. Die Umschläge so ausrichten, dass die Seite mit der Umschlagklappe zuerst eingezogen wird. Bei der Verwendung von C5-Umschlägen muss jedoch Längsseitenzufuhr eingestellt werden, so dass die Seite mit den Umschlagklappen zum Benutzer zeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
• Wenn sich das erkannte Materialformat vom zuvor bestimmten unterscheidet. • Wenn der Materialeinzug beginnt und der ausgewählte Behälter offen ist. • Wenn der Materialeinzug beginnt und beim ausgewählten Behälter eine Störung auftritt. HINWEIS: Die Zusatzzufuhr wird beim automatischen Behälterwechsel nicht berücksichtigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Duplexmodul und dem Finisher verwendet werden können. Behälter 2, 3 Integrierter Gewicht (Zweibe- Zusatz- Duplex- Office- Materialart Behälter 1 Office- hältermodul/ zufuhr modul Finisher (g/m Finisher TBM) Postpapier Normalpapier 60-105 Umweltpapier Benutzerdefiniert 1-5 Recyceltes Papier Karton 1 106-169 Karton 1 Rückseite 106-169 Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 228
In diesem Fall die Längsseitenzufuhr wählen. • Je nach verwendetem Material und Betriebsumgebung können Probleme beim Einzug oder der Bildqualität auftreten. Im Folgenden ist die Standardeinstellung für Normalpapier, Karton 1 und Karton 2 aufgeführt. Zur Einrichtung benutzerdefinierter Einstellungen s. nächstes Kapitel. Xerox WorkCentre 7132 Benutzerhandbuch...
Tastatur in Kapitel "Fax/ Internet-Fax", S. 93. HINWEIS: Die Standard-Geräteverwalterkennung lautet “11111”. Ist die Authentifizierungsfunktion aktiviert, muss ggf. ein Kennwort eingegeben werden. Das Standardkennwort lautet “x-admin”. Zum Ändern von Standardkennung und -kennwort siehe Administratorkonto, S. 316. Xerox WorkCentre 7132 Benutzerhandbuch...
Netzwerk – Seite 262 Druckbetrieb – Seite 277 Scanbetrieb – Seite 282 Faxbetrieb – Seite 288 E-Mail – Seite 299 Mailboxen/Mailbox-Speicherung – Seite 302 Auf der Anzeige [Verwaltung] die Schaltfläche [Systemeinstellung] antippen. Gewünschte Option antippen. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Bildlaufleisten ansteuern. [Schließen] antippen. Systemuhr/Intervalle Diese Funktion dient zum Einstellen von Datum, Uhrzeit und anderen Zeitwerten. Auf der Anzeige [Allgemeine Einstellung] die Schaltfläche [Systemuhr/Intervalle] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Bildlaufleisten ansteuern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 234
Ist diese Funktion aktiviert und wird der laufende Kopier- oder Scanauftrag durch eine Störung unterbrochen (z. B. einen Materialstau), die nicht innerhalb der angegebenen Zeit behoben wird, wird der nächste Auftrag zur Verarbeitung freigegeben. [Ein] wählen und dann einen Zeitraum von 4 bis 99 Minuten einstellen. Xerox WorkCentre 7132 Benutzerhandbuch...
Signal, das bei Betätigung einer ungültigen Steuerpulttaste ertönt. Betriebsbereitschaft Signal, das ertönt, wenn das Gerät zum Kopieren oder Scannen bereit ist, zum Beispiel nach dem Einschalten. Kopierauftrag fertig Signal, das nach dem ordnungsgemäßen Abschluss eines Kopierauftrags ertönt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 236
Signal, das beim Programmieren eines Speicherauftrags bei Ausführung der einzelnen Schritte ertönt. Dieser Ton kann nicht ganz unterdrückt werden. Auto-Standardanzeige Ton, der vor Ausführung der Auto-Löschfunktion ertönt. Grundton Ton, der nach dem Wechseln von Einstellungen und bei Wiederaufnahme des Betriebs nach Unterbrechungen ertönt. Xerox WorkCentre 7132 Benutzerhandbuch...
Funktion neu zuzuweisen, die entsprechende Schaltfläche auswählen. Die einzelnen Anzeigeseiten mit den Bildlaufleisten ansteuern. Aufträge in Statusanzeige Zum Festlegen der Auftragsarten, die bei Auswahl von [Fertig gestellte Aufträge] auf der Anzeige [Auftragsstatus] angezeigt werden sollen. Standardsprache Zum Festlegen der Standardsprache für das Display. Xerox WorkCentre 7132 Benutzerhandbuch...
Behälter nicht in der richtigen Position für das eingelegte Material, tritt ein Formatfehler auf. Diese Einstellung ist für Behälter 5 (Zusatzzufuhr) nicht verfügbar. HINWEIS: Zur Verwendung von Umschlägen oder Postkarten das Xerox Welcome Centre kontaktieren, da die Behälter von Xerox umgerüstet werden müssen.
Zur Angabe von Karton 2A bis 2D und Spezialkarton. Zusatzzufuhr, Standardformate Zum Zuweisen von Materialformaten zu den unter [Standardformat] für Behälter 5 angezeigten 11 Schaltflächen. DIN-Formate Materialformate der Standardformatreihen DIN A und DIN B. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeigeseiten mit den Bildlaufleisten ansteuern. [Schließen] antippen. Datumsformat Zum Einstellen des aktuellen Datums. Zur Auswahl stehen die Formate 20JJ/M/T, MM/ TT/20JJ und TT/MM/20JJ. Textvorgabe Zur Auswahl eines Standardtexts aus einer Liste von Voreinstellungen, einschließlich drei benutzerdefinierten Textzeichenfolgen. Xerox WorkCentre 7132 Benutzerhandbuch...
Mit dieser Option lässt sich festlegen, ab wann das Gerät zwischen schwarzweißen und farbigen Bildern unterscheidet, wenn die Ausgabefarbe unter [Kopieren] auf [Automatische Erkennung] gesetzt ist. [Mehr Schwarz] wählen, um Vorlagen leichter als schwarzweiß zu erkennen. [Mehr Farbe] wählen, um Vorlagen leichter als farbig zu erkennen. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Diese Funktion ist nur bei Verwendung des Vorlagenglases verfügbar. Bildoptimierung Mit dieser Option wird festgelegt, ob bei Druckdaten für Kopier- und Faxaufträge eine Bildoptimierung zur Glättung der Ränder zwischen Schwarz und Weiß durchgeführt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 243
Hat Auswirkungen auf die Rastereinstellungen "Auto", "Standard" "Gradation". HINWEIS: Bei Auswahl von "Auto" wird die Rastereinstellung automatisch gewählt. Materialzufuhr Zur Angabe des Materialbehälters für die Durchführung des Farbabgleichs. Ziel Zur Angabe des Auftragsbereichs, der vom Farbabgleich betroffen ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Mailboxbericht Mit dieser Option wird festgelegt, ob für Faxaufträge automatisch ein Mailboxbericht gedruckt werden soll. Dieser Bericht enthält eine Liste der in der privaten Mailbox gespeicherten Dokumente. Weitere Informationen siehe Gegenstellen-Mailbox in Kapitel "Fax/Internet-Fax", S. 110. Xerox WorkCentre 7132 Benutzerhandbuch...
Mit dieser Option wird angegeben, welcher Teil der Empfängerangabe im Aktivitätenbericht gedruckt werden soll: [Erste 40 Zeichen] oder [Letzte 40 Zeichen]. Auftragsverarbeitungsfehlerprotokoll Mit dieser Option wird festgelegt, ob für Faxaufträge automatisch ein Verarbeitungsfehlerprotokoll gedruckt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Anweisungen zum jeweiligen Softwarepaket. Über die Display-Tastatur die Kennwörter für die Software-Optionen eingeben und [Neu starten] auswählen. Vorlagenwechsler Scanposition Mit dieser Funktion kann die Scanposition des Vorlagenwechslers im Bereich in Schritten von 0,1 mm genau eingestellt werden. Zum Wiederherstellen der Standardeinstellungen [Werkseinstellung] auswählen. Xerox WorkCentre 7132 Benutzerhandbuch...
Leerseite eingefügt werden soll, um eine gerade Seitenzahl zu erzielen. Materialformateinstellung Gibt die Materialformattabelle an, die zur automatischen Erkennung von Standardvorlagen- und Druckmaterialformaten verwendet werden soll. Folgende Optionen stehen zur Auswahl: [203 x 330 mm-Serie], [DIN], [8/16K], [203 x 330/203 x 356 mm] und [Zoll]. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 248
10 Einrichtung des Geräts HINWEIS: Zur Verwendung von Umschlägen oder Postkarten das Xerox Welcome Centre kontaktieren, da die Behälter von Xerox umgerüstet werden müssen. Vorlagen Das Gerät erkennt die folgenden Vorlagenformate auf dem Vorlagenglas oder im Vorlageneinzug: Vorlagenglas Vorlageneinzug Breite Länge...
Seite 249
Tabelle unten als Festwerte gewählt werden. Behälter 1–3 (außer TBM) Behälter 2, 3 (TBM) Breite Höhe Format (mm) (mm) A5 SSZ A5 LSZ 5,5 × 8,5 Zoll LSZ 5,5 × 8,5 Zoll SSZ B5 SSZ Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 251
Mit dieser Option wird festgelegt, ob der Kundendienst vollen Zugriff auf die Sicherheitsfunktionen des Geräts erhält und somit auch die Systemeinstellungen ändern darf. Software-Download Mit dieser Option wird festgelegt, ob Software-Downloads auf das Gerät zulässig sind. Xerox WorkCentre 7132 Benutzerhandbuch...
Register "Kopieren" Mithilfe dieser Option können auf der Anzeige [Kopieren] unter [Materialzufuhr] und [Verkleinern/Vergrößern] die Funktionen der Materialbehälter- und Vergrößerungsschaltflächen definiert werden. Auf der Anzeige [Kopierbetrieb] die Option [Register "Kopieren"] antippen. Gewünschte Einstellungen ändern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Festlegen der Standardeinstellung für die Funktion [Verkleinern/Vergrößern] auf der Anzeige [Kopieren]. HINWEIS: Ist für [Materialzufuhr] der Standardwert [Auto] eingestellt, kann für [Verkleinern/Vergrößern] nicht [Auto] gewählt werden. Die [Verkleinerungs-/Vergrößerungsfestwerte] können geändert werden. Weitere Informationen siehe Verkleinerungs-/Vergrößerungsfestwerte, S. 261. Xerox WorkCentre 7132 Benutzerhandbuch...
[Automatische Erkennung] gesetzt ist und eine schwarzweiße Vorlage erkannt wird. Helligkeit Zum Festlegen der Standardeinstellung für die Funktion [Helligkeit] auf der Anzeige [Bildqualität]. Kontrast Zum Festlegen der Standardeinstellung für die Funktion [Kontrast] auf der Anzeige [Bildqualität]. Xerox WorkCentre 7132 Benutzerhandbuch...
Randausblendung - Oben & Unten Zum Festlegen der Standardwerte für den oberen und unteren Rand für die Funktion [Randausblendung] auf der Anzeige [Layout]. Die Ränder mithilfe der Pfeilschaltflächen oder der Zifferntastatur auf dem Steuerpult auf 0–50 mm einstellen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 256
Zum Festlegen des Standardausgabefachs. Ist das Gerät mit einem Finisher ausgestattet, [Mittleres Ausgabefach], [Seitliches Ausgabefach] oder [Finisherfach] wählen. HINWEIS: Zum Heften wird als Ausgabefach automatisch das [Finisherfach] verwendet. Stempeltext Zum Festlegen des Standardwerts für [Stempel]>[Text] unter [Textfeld] auf der Anzeige [Ausgabe]. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 257
Zum Festlegen der Standardeinstellung für die Funktion [Probeexemplar] auf der Anzeige [Auftragserstellung]. Broschüren - Deckblattbehälter Zum Festlegen des Standardwerts für [Deckblätter]>[Behältereinstellung]>[Deckblattbehälter] unter [Broschüren] auf der Anzeige [Ausgabe]. Deckblätter - Deckblattbehälter Zum Festlegen des Standardwerts für [Behältereinstellung]>[Deckblattbehälter] unter [Deckblätter] auf der Anzeige [Ausgabe]. Xerox WorkCentre 7132 Benutzerhandbuch...
Um auf ein neues Blatt zu kopieren, [Auf neues Blatt kopieren] auswählen. Um auf die Rückseite des aktuellen Blatts zu kopieren, [Auf Rückseite kopieren] auswählen. HINWEIS: Bei Auswahl von [Auf Rückseite kopieren] werden einige Bildbereiche möglicherweise abgeschnitten. Xerox WorkCentre 7132 Benutzerhandbuch...
[Ausgabe] unter [Textfeld] die Option [Stempel] ausgewählt ist. Datumsposition (Rückseite) Beim zweiseitigen Drucken wird mithilfe dieser Option festgelegt, ob das Datum auf der Vorder- und Rückseite gleich positioniert werden soll, wenn auf der Anzeige [Ausgabe] unter [Textfeld] die Option [Datum] ausgewählt ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Zollformate Materialformate in Zoll. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Andere Sonstige Formate. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Variables Format Zur Angabe eines benutzerdefinierten Formats mithilfe der Pfeilschaltflächen. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Eigene Farbe 1-6 Zur Angabe der Farbstufen für Gelb, Magenta und Cyan im CMYK-Farbmodell. Über die Pfeilschaltflächen oder die Zifferntastatur am Steuerpult einen Wert zwischen 0 und 100 einstellen. Xerox WorkCentre 7132 Benutzerhandbuch...
E-Mail-Adresse/Hostname des Geräts – Seite 266 Proxyserver – Seite 267 E-Mail – Seite 268 Authentifizierungsserver/Verzeichnisdienst – Seite 270 Öffentlicher Schlüssel – Seite 275 Andere Einstellungen – Seite 277 Auf der Anzeige [Systemeinstellung] die Schaltfläche [Netzwerk] antippen. Gewünschte Option antippen. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
• Standard: Kommunikationsprotokoll im ASCII-Format. • Binär: Kommunikationsprotokoll im Binärformat. Je nach den Daten wird der Druckauftrag damit schneller abgeschlossen als mit [Standard]. • TBCP: zum Umschalten zwischen den verschiedenen Steuercodes, wenn die Kommunikationsprotokolle das ASCII- und das Binärformat umfassen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Aktivieren oder Deaktivieren des SNMP-Agenten. FTP Client Zum Aktivieren oder Deaktivieren des FTP Client-Anschlusses. E-Mail-Empfang Zum Aktivieren oder Deaktivieren des E-Mail-Empfangsanschlusses. E-Mail senden Zum Aktivieren oder Deaktivieren des E-Mail-Sendeanschlusses. E-Mail-Benachrichtigungsdienst Zum Aktivieren oder Deaktivieren des E-Mail-Benachrichtigungsdienstes. Xerox WorkCentre 7132 Benutzerhandbuch...
TCP/IP - IP-Adresse Zur Eingabe der IP-Adresse im Format vvv.xxx.yyy.zzz. Die IP-Adresse muss eingegeben werden, wenn auf der Anzeige [TCP/IP - IP-Adresszuweisung] die Option [Manuell] gewählt wird. TCP/IP - Subnetzmaske Zum Eingeben der Subnetzmaske im Format vvv.xxx.yyy.zzz. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe der E-Mail-Adresse des Geräts. Adresse aus bis zu 128 Zeichen eingeben. Hostname Zur Angabe des Hostnamens des Geräts. Hostnamen aus bis zu 32 Zeichen eingeben. Domänenname Zur Angabe des Domänennamens des Geräts. Domänennamen aus bis zu 64 Zeichen eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe der Nummer des HTTP-Proxyserveranschlusses. HTTP-Proxyserverauthentifizierung Zum Aktivieren oder Deaktivieren der HTTP-Proxyserverauthentifizierung. HTTP-Proxyserverbenutzername Zur Angabe des HTTP-Proxyserverbenutzernamens. HTTP-Proxyserverkennwort Zur Angabe des HTTP-Proxyserverkennworts. Anschließend das Kennwort zur Bestätigung noch einmal eingeben. HTTPS-Proxyservername Zur Angabe des HTTPS-Proxyservernamens. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe des Namens des POP3-Servers. Servernamen aus bis zu 64 Zeichen eingeben. Diese Eingabe ist nur erforderlich, wenn auf der Anzeige [Einrichtung des POP3-Servers] die Option [Nach Servername] gewählt wird. Anschlussnummer des POP3-Servers Zur Angabe der Anschlussnummer für den POP3-Server. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe der Anschlussnummer des SMTP-Servers. Authentifizierung - E-Mail/Senden Zur Angabe der Authentifizierungsmethode für den SMTP-Server. Wird [POP vor SMTP] gewählt, ist vor dem Senden von E-Mail-Nachrichten an den SMTP-Server POP-Server-Authentifizierung erforderlich. Wird [SMTP AUTH] gewählt, ist die SMTP- Server-Authentifizierung aktiviert. Xerox WorkCentre 7132 Benutzerhandbuch...
Authentifizierungsserver und Verzeichnisdienste. Welche Optionen verfügbar sind, hängt von der Gerätekonfiguration ab. Auf der Anzeige [Netzwerkeinstellung] die Schaltfläche [Authentifizierungsserver/Verz.- dienst] antippen. Gewünschte Einstellungen ändern. [Schließen] antippen. Authentifizierungssystem Zur Angabe des Remote-Authentifizierungsdienstes. Zur Auswahl stehen [Kerberos (Windows 2000)], [Kerberos (Solaris)], [LDAP] und [SMB]. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 271
Diese Eingabe ist nur erforderlich, wenn auf der Anzeige [Einrichtung des Primärservers] die Option [Nach IP-Adresse] gewählt wird. • Name des Primärservers: dient zur Angabe des Namens des Primärservers. Servernamen aus bis zu 64 Zeichen eingeben. Diese Eingabe ist nur erforderlich, Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 272
[Hinzugefügte Zeichenkette verwenden] aktiviert wurde. Suchbenutzername Zur Angabe des Benutzernamens für den Zugriff auf den Verzeichnisserver. Benutzernamen aus bis zu 255 Zeichen nur dann eingeben, wenn der Zugriff auf den Verzeichnisserver bestätigt werden muss. Anderenfalls Feld leer lassen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe der Objektklasse für das Suchziel. Klassenobjekt aus bis zu 32 Zeichen eingeben. Serveranwendung Zur Auswahl der Software des Verzeichnisservers aus den Optionen [Microsoft Active Directory], [Novell NetWare 5. ] und [Andere Anwendungen]. ∗ Attributart, Empfängername Zur Angabe des Empfängernachnamens (maximal 32 Zeichen). Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 274
Auch bei Wahl von [Verwenden] wird das Adressbuch erst aktiv, wenn folgende Bedingungen erfüllt sind: • Die IP-Adresse des Verzeichnisservers (primär) ist auf dem Gerät eingestellt. • Die IP-Adresse des Verzeichnisservers (primär) ist eingestellt. • Die Anschlussnummern für die LDAP-Verbindung sind auf Verzeichnisserver und Gerät eingestellt. Xerox WorkCentre 7132 Benutzerhandbuch...
Gerätezertifikat - Server Zur Angabe des Serverzertifikats, das der E-Mail-Adresse angehängt werden soll. SSL/TLS-Kommunikation Zum Aktivieren oder Deaktivieren der SSL/TLS-Kommunikation. SSL/TLS-Anschlussnummer Zur Angabe der SSL/TLS-Kommunikationsanschlussnummer. Gerätezertifikat - Client Zur Angabe des Clientzertifikats, das der E-Mail-Adresse angehängt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Digitale Signatur - ausgeh. iFax Zum Festlegen, ob ausgehenden Internet-Fax-Nachrichten automatisch eine digitale Signatur hinzugefügt wird oder der Benutzer vorher zum Hinzufügen der Signatur aufgefordert werden soll. Zertifikat automatisch speichern Zur Angabe des Clientzertifikats, das der E-Mail-Adresse angehängt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
In diesem Abschnitt werden die Funktionen zum Ändern der Standardeinstellungen für die Druckerkonfiguration erläutert. Siehe auch folgende Abschnitte: Speicherzuweisung – Seite 278 Andere Einstellungen – Seite 280 Auf der Anzeige [Systemeinstellung] die Schaltfläche [Druckbetrieb] antippen. Gewünschte Option antippen. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Reihenfolge gedruckt. Manchmal werden Seiten zwischen verschiedenen Aufträgen jedoch nicht in der beabsichtigten Reihenfolge gedruckt, (z. B. beim Druckern mehrerer Exemplare eines einseitigen Auftrags). In diesem Fall Spooling auf die Standardeinstellung [Aus] setzen, um die beabsichtigte Druckreihenfolge beizubehalten. Xerox WorkCentre 7132 Benutzerhandbuch...
Bereich von 64-1024 KB in 32-KB-Schritten mithilfe der Pfeilschaltflächen oder der Zifferntastatur geändert werden. Speicher Zum Aktivieren von Speicher-Spooling. Die Speicherkapazität des Empfangspuffers kann im Bereich von 0,50-32,00 MB in 0,25-MB-Schritten mithilfe der Pfeilschaltflächen oder der Zifferntastatur geändert werden. Festplatte Zum Aktivieren von Festplatten-Spooling. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Funktion dient zum Festlegen des bedruckbaren Bereichs und der Verfahrensweise, wenn ein Behälter leer ist. Auf der Anzeige [Druckbetriebseinstellung] die Schaltfläche [Andere Einstellungen] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Position für die Benutzerkennung festgelegt. Auf diese Weise kann bei Verwendung eines Druckertreibers zwischen Benutzern unterschieden werden. Die Benutzerkennung besteht aus maximal 64 Zeichen und wird vom Druckertreiber festgelegt. Weitere Informationen siehe Online-Hilfe zum Druckertreiber. Xerox WorkCentre 7132 Benutzerhandbuch...
Einstellungen für den Scanbetrieb erläutert. Siehe auch folgende Abschnitte: Standardeinstellung – Seite 283 Scanausgabe: FTP/SMB - Standardeinstellung – Seite 285 Standardvorlagenformate – Seite 285 Standardausgabeformate – Seite 286 Verkleinerungs-/Vergrößerungsfestwerte – Seite 286 Andere Einstellungen – Seite 287 Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Festlegen der Standardeinstellung für die Funktion [Helligkeit] auf der Anzeige [Bildqualität]. Kontrast Zum Festlegen der Standardeinstellung für die Funktion [Kontrast] auf der Anzeige [Bildqualität]. Schärfe Zum Festlegen der Standardeinstellung für die Funktion [Schärfe] auf der Anzeige [Bildqualität]. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Festlegen der Standardwerte für den linken und rechten Rand für die Funktion [Randausblendung] auf der Anzeige [Layout]. Die Ränder mithilfe der Pfeilschaltflächen oder der Zifferntastatur auf dem Steuerpult auf 0–50 mm einstellen. Komprimierung Zum Festlegen der Standardeinstellung für die Funktion [Bildkomprimierung] auf der Anzeige [Ausgabe]. Xerox WorkCentre 7132 Benutzerhandbuch...
Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Zollformate Materialformate in Zoll. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Andere Sonstige Formate. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Variables Format Zur Angabe eines benutzerdefinierten Formats mithilfe der Pfeilschaltflächen. Xerox WorkCentre 7132 Benutzerhandbuch...
Option [Verkleinerungs-/ Vergrößerungsfestwerte] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Festwert 1-7 Festwert Zum Belegen der sieben Schaltflächen mit Verkleinerungs-/Vergrößerungsfaktoren. Zur Auswahl stehen 25 Optionen im Bereich von 25-400 %. Xerox WorkCentre 7132 Benutzerhandbuch...
Zur Angabe der Farbsättigung beim Scannen von farbigen Dokumenten. Die Scans werden automatisch korrigiert. Hintergrundunterdrückung Zur Angabe der Hintergrundunterdrückungsstufe beim Scannen eines Dokuments in Farbe. Schattenunterdrückung Zur Angabe der Schattenunterdrückungsstufe beim Scannen eines Dokuments in Farbe. Xerox WorkCentre 7132 Benutzerhandbuch...
Standardvorlagenformate – Seite 295 Faxgeräteeinstellung – Seite 296 iFax-Steuerung – Seite 297 Auf der Anzeige [Systemeinstellung] die Schaltfläche [Faxbetrieb] antippen. Gewünschte Option antippen. [Schließen] antippen. Standardanzeige Diese Funktion dient zur Definition der Standardeinstellungen für die Faxfunktionsanzeigen. Xerox WorkCentre 7132 Benutzerhandbuch...
Ausschalten des Geräts, der Wiederaufnahme des Betriebs aus dem Energiesparmodus und bei Betätigung der Rücksetztaste in Kraft.<> Dies ermöglicht schnelles Auswählen der betreffenden Faxeinstellungen. Auf der Anzeige [Faxbetriebseinstellung] die Option [Standardeinstellung] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 290
Zum Festlegen der Standardeinstellung für die Funktion [iFax-Profil] auf der Anzeige [Optionen]. HINWEIS: [TIFF-S] kann von jeder Gegenstelle, die Internet-Fax unterstützt, empfangen werden, [TIFF-F] und [TIFF-J] jedoch nicht. Bei Einstellung auf [TIFF-F] oder [TIFF-J] die Kompatibilität der Gegenstelle prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Aktivieren oder Deaktivieren der Speicherfunktion für nicht gesendete Faxaufträge. [Ja] wählen, um die Funktion zum erneuten Senden auf der Registerkarte [Aufträge im Speicher] der Anzeige [Auftragsstatus] anzuzeigen, über die der Faxauftrag erneut gesendet werden kann. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Einstellen, ob zwei nacheinander empfangene Dokumente auf eine Seite gedruckt werden sollen, um Druckmaterial zu sparen. Wird eine ungerade Zahl von Seiten empfangen, wird am Ende eine Leerseite hinzugefügt. Sind die Formate der empfangenen Seiten verschieden, wird das größere Format verwendet. Xerox WorkCentre 7132 Benutzerhandbuch...
Option kann das Verfahren, das ausgeführt wird, wenn die Frage nach einer bestimmten Zeit nicht beantwortet wird, voreingestellt werden. Wird [Auftrag abbrechen] gewählt, werden die Daten gelöscht. Wird [Auftrag ausführen] gewählt, werden die bereits eingelesenen Daten verarbeitet. Xerox WorkCentre 7132 Benutzerhandbuch...
Dokumenten. Auch das Ausgabefach für [Druckausgabe aus Mailbox] kann festgelegt werden. Leitung 1, 2 und 4 Zum Festlegen des Ausgabefachs. Druckausgabe aus Mailbox Zum Festlegen des Ausgabefachs für Dokumente, die in Mailboxen gespeichert sind und manuell oder automatisch über Verarbeitungsprofile gedruckt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Faxbetriebseinstellung] die Option [Standardvorlagenformate] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Formate 1-11 DIN-Formate Materialformate der Standardformatreihen DIN A und DIN B. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Xerox WorkCentre 7132 Benutzerhandbuch...
Gegenstelle zum Abrufen oder Senden von Dokumenten das richtige Kennwort in F-Code senden. Über die Display-Tastatur bis zu 20 Zeichen eingeben. Zulässige Zeichen sind 0 bis 9, *, # und <Leerzeichen>. Ist diese Funktion aktiviert, können von Gegenstellen ohne F-Code-Funktion keine Dokumente empfangen werden. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: [TIFF-S] kann von jeder Gegenstelle, die Internet-Fax unterstützt, empfangen werden, [TIFF-F] und [TIFF-J] jedoch nicht. Bei Einstellung auf [TIFF-F] oder [TIFF-J] die Kompatibilität der Gegenstelle prüfen. Rundsende-Kommunikationsmodus Zum Festlegen des Standardkommunikationsmodus für das Rundsenden von Internet- Fax-Nachrichten. Xerox WorkCentre 7132 Benutzerhandbuch...
Nachricht per Fax. Über die Pfeilschaltflächen oder die Zifferntastatur das Limit auf 1 bis 65535 KB einstellen. Wird [Ein] gewählt und wird versucht, eine E-Mail-Nachricht, die das gesetzte Limit übersteigt, weiterzuleiten, wird die Weiterleitung nicht durchgeführt; die Adressdaten werden verworfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Diese Funktion dient zum Konfigurieren oder Ändern weiterer Geräteeinstellungen zum Senden gescannter Dokumente als E-Mail-Anlagen. Auf der Anzeige [E-Mail/ Internet-Fax] die Schaltfläche [E-Mail-Steuerung] antippen. Gewünschte Einstellungen ändern. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 300
HINWEIS: Die Aufteilung gescannter Dokumente auf mehrere Dateien ist bei PDF- und mehrseitigen TIFF-Dokumenten möglich. Absenderang. für geleg. Ben. zulässig Zum Festlegen, ob nicht autorisierte Benutzer berechtigt sind, die E-Mail-Adresse im Feld "Von" unter [Empfänger] auf der Anzeige [E-Mail] zu bearbeiten. Xerox WorkCentre 7132 Benutzerhandbuch...
Adresse im Feld "Von" unter [Empfänger] auf der Anzeige [E-Mail] nach einer fehlgeschlagenen Suche in einem Remote-Verzeichnisdienst zu bearbeiten. E-Mail-Versand bei fehlgeschl. Suche Zum Festlegen, ob registrierte autorisierte Benutzer berechtigt sind, nach einer fehlgeschlagenen Suche auf einem Remote-Verzeichnisdienst E-Mails zu senden. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Löschen von Dokumenten gemäß den Einstellungen für die einzelnen Mailboxen. Löschen erzwingen Zum Löschen von Dokumenten unmittelbar nach dem Abrufen. Bestätigung bei Drucken und Löschen Zum Festlegen, ob beim Löschen von Dokumenten eine Bestätigungsmeldung angezeigt werden soll. Xerox WorkCentre 7132 Benutzerhandbuch...
Mithilfe der Schaltflächen oder der Zifferntastatur die Aufbewahrungsdauer für Dokumente eingeben (bis zu 14 Tage) und festlegen, wann sie gelöscht werden sollen. Geschützte Aufträge löschen Zum Festlegen, ob geschützte Aufträge nach Ablauf der Aufbewahrungsfrist gelöscht werden sollen. Xerox WorkCentre 7132 Benutzerhandbuch...
Darüber hinaus können Dateien nach Angabe einer Mailbox im Druckertreiber vom Computer in diese Mailbox exportiert werden. Auf der Anzeige [Einstellungsmenü] die Option [Mailbox] antippen. Mailbox-Nummer wählen, unter der eine neue Mailbox registriert werden soll. [Erstellen/Löschen] antippen. Gewünschte Option unter [Kennworteingabe] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 305
Drucken über ein Verarbeitungsprofil aus der Mailbox gelöscht werden sollen. Dokumente am Ablaufdatum löschen Zum Festlegen, ob Dokumente nach einer bestimmten Zeit aus der Mailbox gelöscht werden sollen. Profil mit Mailbox verknüpfen Führt zur Anzeige [Profil mit Mailbox verknüpfen]. Xerox WorkCentre 7132 Benutzerhandbuch...
Server gespeichert. Mit dieser Funktion werden Verarbeitungsprofile erstellt oder geändert. Die Profile können Anweisungen für folgende Verarbeitungsoptionen enthalten: • Weiterleitung von Dokumenten (FTP, SMB, E-Mail, Fax und Internet-Fax) • Weiterleitung von mehreren Dokumenten, Ausführung von mehreren Verarbeitungsoptionen • Drucken Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 307
Führt zur Anzeige [Filter]. Inhaber der Verarbeitungsprofillisten auswählen, die gefiltert werden sollen. • Freigegeben: zeigt alle freigegebenen Verarbeitungsprofile an. • Persönlich: zeigt Verarbeitungsprofile des angemeldeten Benutzers an. Erstellen Führt zur Anzeige [Neues Verarbeitungsprofil erstellen]. Bearbeiten/Löschen Führt zur Anzeige [Details anzeigen]. Xerox WorkCentre 7132 Benutzerhandbuch...
Verarbeitungsprofil übernommen und für den Versand die alten Daten verwendet. Daher muss auch das Verarbeitungsprofil aktualisiert werden. Name Namen für das Verarbeitungsprofil (bis zu 64 Zeichen) eingeben. Beschreibung Anmerkung zum Verarbeitungsprofil (bis zu 128 Zeichen) eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Führt zur Anzeige zum Angeben eines weiteren Servers, an den Dokumente über das SMB-Protokoll gesendet werden. Drucken Zum Angeben von Auflage und Materialart für die Druckausgabe. Verarbeitungsprofil-Schlüsselwörter Nach dem Speichern eines Schlüsselworts kann mit diesem nach Verarbeitungsprofilen gesucht werden. Schlüsselwörter dürfen maximal 12 Zeichen lang sein. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Je nach Einstellung der Option [Adresstyp] in Schritt 4 werden die folgenden Optionen angezeigt. Bei Adresstyp [Fax]: Beschreibung Standard Faxnummer Faxnummer eingeben (bis zu 128 – Stellen). Empfängername Empfängernamen eingeben (bis zu 18 – Zeichen). Index Einen Buchstaben als Schlüssel zum – Durchsuchen des Adressbuchs eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 311
Gegenstellen-Mailbox Angeben, ob Faxdokumente vertraulich gesendet werden. Bei Wahl von [Ein] die Mailboxnummer des Empfängers (3 Stellen) und das Kennwort (4 Stellen) eingeben. F-Code Festlegen, ob F-Code-Übertragung erfolgt. Bei Wahl von [Ein] F-Code und Kennwort eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 312
(länderabhängig). iFax-Profil iFax-Profil auswählen: [TIFF-S], [TIFF-F] TIFF-S oder [TIFF-J]. Ein iFax-Profil ist eine Übereinkunft zwischen iFax-Sende- und Empfangsgerät zur Begrenzung von Bildauflösung, Druckmaterialformat und anderen Attributen. S/MIME-Zertifikat Zuzuweisendes S/MIME-Zertifikat – auswählen. Zertifikate müssen vorher eingerichtet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 313
Standard Empfängername Empfängernamen eingeben (bis zu – 18 Zeichen). Übertragungsprotokoll FTP oder SMB als Übertragungsprotokoll auswählen. Servername/IP-Adresse Namen und IP-Adresse des Zielservers – eingeben. Gemeinsamer Name Namen für einen gemeinsam benutzten – (nur SMB) Ordner eingeben. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Werden Name oder Nummer eines Empfängers im Adressbuch nach dem Zuweisen eines neuen Verarbeitungsprofils geändert, werden diese Änderungen nicht automatisch in das Verarbeitungsprofil übernommen und für den Versand die alten Daten verwendet. Daher muss auch das Verarbeitungsprofil aktualisiert werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Auto-Material nach Ausgabefarbe Gibt die Bedingungen an, unter denen ein automatischer Behälterwechsel erfolgt. So lässt sich beispielsweise festlegen, welcher Behälter für Farbausgaben und welcher für Schwarzweißausgaben verwendet werden soll. Diese Einstellung ist für Behälter 5 (Zusatzzufuhr) nicht verfügbar. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Systemadministratorkonto] die Schaltfläche [Benutzername] antippen. [Ein] antippen. Neuen Systemadministrator-Benutzernamen eingeben. Zifferntastatur des Steuerpults verwenden oder [Tastatur] antippen, um die Display- Tastatur aufzurufen. [Weiter] antippen. Den Systemadministrator-Benutzernamen aus Schritt 3 erneut eingeben. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Bei Aktivierung dieser Funktion wird der Zugriff verweigert, wenn der Systemadministrator-Benutzername wiederholt falsch eingegeben wird. Die Zahl der zulässigen Anmeldeversuche kann auf 1 bis 10 eingestellt werden. Auf der Anzeige [Systemadministratoreinstellun g] die Schaltfläche [Höchstanzahl Anmeldeversuche] antippen. Die erforderlichen Arbeitsschritte ausführen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Beschränken der Anzahl von Seiten, die kopiert oder gescannt werden können. Bis zu 50 Kontos können registriert werden. Auf der Anzeige [Zugriffssteuerung] die Option [Benutzerkonten erstellen/ bearbeiten] antippen. Eintragsnummer wählen. [Erstellen/Löschen] antippen. Gewünschte Einstellungen ändern. [Schließen] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Alle für das betreffende Konto erfassten Zählerdaten löschen. Konto zurücksetzen Alle Einstellungen und Daten für das Konto zurücksetzen. HINWEIS: Diese Option erscheint nicht, wenn [Netzwerk] oder [Xerox- Standardkostenzählung] aktiviert ist. (S. Anmeldung/Kostenzählung, S. 323.) Kontodaten Bei Wahl von [Xerox-Standardkostenzählung] unter [Anmeldung/Kostenzählung] können folgende Daten jedes Benutzers bzw.
Diese Funktion dient zum Zurücksetzen der Parameter für alle Benutzer (Kontos) und zum Löschen aller vom Gerät erfassten Kostenzählungsdaten. Außerdem ermöglicht sie das Drucken eines Kostenzählungsberichts für alle Betriebsarten. HINWEIS: Diese Option erscheint nicht, wenn [Netzwerk] oder [Xerox- Standardkostenzählung] aktiviert ist. (S. Anmeldung/Kostenzählung, S. 323.) Auf der Anzeige [Zugriffssteuerung] die Option [Kontodaten zurücksetzen]...
Zum Festlegen, ob der Benutzername bei Eingabe angezeigt wird oder nicht. Protok. fehlgeschlag. Zugriffe Führt zur Anzeige des Protokolls der fehlgeschlagenen Zugriffe. Mithilfe dieser Option wird festgelegt, nach wie vielen Authentifizierungsversuchen innerhalb eines bestimmten Zeitraums ein Fehler protokolliert wird. Xerox WorkCentre 7132 Benutzerhandbuch...
[Sperren und privat speichern]. • Anmeldung falsch: nur bei Auswahl von [Gemäß Kostenzählung] verfügbar. Legt fest, wie Druckaufträge bei fehlgeschlagener Authentifizierung von Benutzerkennung oder Kennwort zu behandeln sind. Zur Auswahl stehen [Sperren und speichern] und [Abbrechen]. Xerox WorkCentre 7132 Benutzerhandbuch...
Dienste authentifiziert werden. Die Authentifizierung kann nach Bedarf abgeschaltet werden. Netzwerk Zum Durchführen der Kostenzählung anhand von Benutzerinformationen, die von einem externen Kontodienst in einem Netzwerk verwaltet werden. Die Registrierung erfolgt über den externen Server. Xerox WorkCentre 7132 Benutzerhandbuch...
HINWEIS: Wird die Authentifizierung für eine der aufgeführten Betriebsarten aktiviert, wird bei Betätigung der Taste <Anmelden/Abmelden> auf dem Steuerpult die Anzeige [Benutzeranmeldung] eingeblendet. Mailbox-Zugriff Führt zur Anzeige [Mailbox-Zugriff]. Festlegen, ob zum Drucken oder Abrufen von Dokumenten aus Mailboxen eine Authentifizierung erforderlich ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Fertig gestellte Aufträge – Seite 327 Aufträge im Speicher – Seite 328 Die Taste <Auftragsstatus> auf dem Steuerpult drücken. Zum Schließen dieser Anzeige die Taste <Funktionen> oder <Alle Betriebsarten> drücken. Taste <Auftrags- status> Gewünschte Option antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Auftrag in der Liste vorziehen, sodass er sofort nach dem laufenden Auftrag verarbeitet wird. Der vorgezogene Auftrag wird in der Liste der Aufträge auf der Anzeige [Aufträge in Verarbeitung] durch einen Pfeil gekennzeichnet. Letzte Vorlage Zeigt an, dass die aktuelle Vorlage die letzte des Scanauftrags ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Materialformat, bei einem Scanauftrag die Mailbox-Nr. usw. an. Seiten Anzahl der gedruckten, gescannten, gesendeten oder empfangenen Seiten. Bei abgebrochenen Aufträgen ist dieses Feld leer. Hauptaufträge zusammenfassen Dieses Kontrollkästchen aktivieren, um alle Hauptaufträge in der Auftragsliste zusammenzufassen. Xerox WorkCentre 7132 Benutzerhandbuch...
Geschützte Ausgabe – Seite 329 Probeexemplare – Seite 330 Druckverzögerung – Seite 330 Öffentliche Mailbox – Seite 331 Nicht übertragene Faxe – Seite 332 Die Taste <Auftragsstatus> auf dem Steuerpult drücken. [Aufträge im Speicher] antippen. Gewünschte Option antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
• Drucken: Dokument drucken. Festlegen, ob die gespeicherten Dokumente nach dem Drucken gelöscht werden sollen. HINWEIS: Wurde das Kennwort vergessen, an die Hauptbedienungskraft wenden. Die Hauptbedienungskraft kann ohne Eingabe des Kennworts auf die gespeicherten Dokumente zugreifen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zeitpunkt auszudrucken. Die gespeicherten Dokumente können vorher beliebig geprüft, gedruckt oder gelöscht werden. Auf der Anzeige [Aufträge im Speicher] die Option [Druckverzögerung] antippen. Das zu druckende bzw. zu löschende Dokument auswählen. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Xerox WorkCentre 7132 Benutzerhandbuch...
Dokument auswählen. Die einzelnen Anzeigeseiten mit den Pfeilschaltflächen ansteuern. Gewünschte Option antippen. Dokument/Typ Zur Auflistung der einzelnen Dokumente nach Nummer und Art. Gespeichert am Speicherdatum des Dokuments. Seiten Anzahl der gedruckten, gescannten, gesendeten oder empfangenen Seiten. Xerox WorkCentre 7132 Benutzerhandbuch...
Empfänger senden. Dokument löschen Zum Löschen des ausgewählten Dokuments. Vor dem Löschen wird eine Bestätigungsanzeige eingeblendet. Empfänger ändern Ruft die Anzeige [Fax erneut senden] auf, auf der ein neuer Faxempfänger angegeben werden kann. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 333
HINWEIS: Zur Eingabe von Empfängern siehe 3. Empfänger angeben in Kapitel "Fax/ Internet-Fax", S. 89. Kommunikationsmodus Ruft die Anzeige [Kommunikationsmodus] zur Auswahl des Kommunikationsmodus [G3 Auto] [F4800] oder [G4 Auto] auf. Weitere Informationen siehe Kommunikationsmodus in Kapitel "Fax/Internet-Fax", S. 107. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 334
11 Auftragsstatus Xerox WorkCentre 7132 Benutzerhandbuch...
Systemstatus – Seite 336 Zähler/Berichte – Seite 341 Austauschmodule – Seite 348 Störungen – Seite 350 Die Taste <Gerätestatus> auf dem Steuerpult drücken. Zum Schließen dieser Anzeige die Taste <Funktionen> oder <Alle Betriebsarten> drücken. Taste <Gerätestatus> Gewünschte Option antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Ruft die Anzeige [Gerätekonfiguration] auf. Hier kann der Status der Gerätekomponenten angezeigt werden. Die Liste enthält die Hardwarekomponenten und die vom Gerät unterstützten Optionen. Softwareversion Ruft die Anzeige [Softwareversion] auf. Hier werden Softwareversionen der Gerätekomponenten angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Systemstatus] die Option [Druckmodus] antippen. Gewünschte Option antippen. Offline Der Drucker wird offline geschaltet. In diesem Modus ist der Drucker nicht verfügbar. Online Der Drucker wird online geschaltet und ist bereit für den Datenempfang. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 338
Gewünschte Option antippen. Programm aufrufen Zum Abrufen und Aktivieren von Emulierungseinstellungen. Auf der Anzeige [HP-GL/2- Emulierung] die Schaltfläche [Programm aufrufen] wählen. Gewünschte Option antippen. • Werksvorgabe: zum Abrufen der werkseitigen Geräteeinstellungen. • Benutzerdefiniert: ruft benutzerdefinierte Emulierungseinstellungen ab. Xerox WorkCentre 7132 Benutzerhandbuch...
• Löschen: dient zum Löschen der Emulierungsmoduseinstellungen am ausgewählten Speicherort. Gelöschte Einstellungen können nicht wiederhergestellt werden. Standardprogramm Zum Einrichten der Standard-Emulierungsmoduseinstellungen, die beim Einschalten des Geräts gelten sollen. Auf der Anzeige [HP-GL/2- Emulierung] die Schaltfläche [Standardprogramm] wählen. Gewünschte Option antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 340
Nach Auswahl von [Wert ändern] in das Feld [Neuer Wert] den gewünschten Wert eingeben. [Speichern] antippen. Kennwort Ermöglicht die Einrichtung eines Kennworts für den PDF-Direktdruck. Auf der Anzeige [PDF] die Option [Kennwort] antippen. Über die Tastatur ein Kennwort eingeben. [Weiter] antippen. Kennwort bestätigen. [Speichern] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Weitere Informationen siehe Berichte in Kapitel "Einrichtung des Geräts", S. 244. Siehe auch folgende Abschnitte: Zähler – Seite 342 Berichtausgabe – Seite 342 Die Taste <Gerätestatus> auf dem Steuerpult drücken. Das Register [Zähler/Berichte] antippen. Gewünschte Option antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Liste der auf dem Gerät verzeichneten Aufträge. Die Daten der letzten 50 Aufträge werden gedruckt. Berichte sind für [Alle Aufträge], [Fax-/E-Mail-/Scanaufträge], [Automatisch übertragene Aufträge] und [Druckaufträge] verfügbar. Bei Auswahl von [Alle Aufträge] können auch [Zugehörige Aufträge] angegeben werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 343
Bildlaufleisten ansteuern. Die Taste <Start> auf dem Steuerpult drücken. Allgemeine Einstellungen Liste der allgemeinen Einstellungen, wie Hardwarekonfiguration, Netzwerkinformationen sowie Druck- und Kopiereinstellungen. PCL-Einstellung Liste der Einstellungen für den PCL-Emulierungsmodus. PCL-Makroliste Liste der für die PCL-Emulierung registrierten Makros. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 344
Liste aller auf dem Gerät verfügbaren Schriftarten. PCL-Schriftartenliste Liste der im PCL-Emulierungsmodus verfügbaren Schriftarten. PostScript-Schriftartenliste Liste der verfügbaren PostScript-Schriftarten. Scanbetrieb Auf der Anzeige [Berichtausgabe] die Schaltfläche [Scanbetrieb] antippen. Gewünschte Option antippen. Die Taste <Start> auf dem Steuerpult drücken. Xerox WorkCentre 7132 Benutzerhandbuch...
Inhalt der Adressbücher und Relaisstationen für die 50 Adressen umfassende Auswahl auf der rechten Seite der Anzeige. Mehrfachauswahl möglich. Es stehen Kontrollkästchen zur Aktivierung von Gruppenwahleinstellungen und zur Auswahl aller Adressnummern zur Verfügung. Textbausteinliste Liste der gespeicherten Textbausteine für Deckblattmitteilungen. Xerox WorkCentre 7132 Benutzerhandbuch...
[Berichtausgabe] die Option [Auftragszählerbericht] antippen. Gewünschte Option antippen. Die Taste <Start> auf dem Steuerpult drücken. HINWEIS: Diese Option wird angezeigt, wenn sie durch die Hauptbedienungskraft aktiviert wurde. Auftragszählerbericht Liste der für Auftragszählerberichte für die einzelnen Funktionen. Xerox WorkCentre 7132 Benutzerhandbuch...
Liste aller auf dem Gerät verzeichneten Aufträge. Weitere Informationen siehe Auftragsprotokoll, S. 244. Aktivitätenbericht Liste der Übertragungsergebnisse. Weitere Informationen siehe Aktivitätenbericht, S. 244. Nicht übertragene Faxe Liste der nicht übertragenen Dokumente mit Übertragungsstatus. Weitere Informationen siehe Nicht übertragene Faxe, S. 244. Xerox WorkCentre 7132 Benutzerhandbuch...
Informationen siehe Relaisrundsendebericht, S. 245. Austauschmodule Diese Funktion ermöglicht die Überprüfung des Tonerverbrauchs und des Status der Austauschmodule. Außerdem wird hier angezeigt, wann ein Austauschmodul ausgewechselt werden muss. Austauschmodulstatus überwachen Auf der Anzeige [Systemstatus] das Register [Austauschmodule] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum Auswechseln der Tonermodule siehe Tonermodulaustausch, S. 379. SMart Kit-Austauschmodule auswechseln Die durch ein Kreuz gekennzeichneten auszuwechselnden Austauschmodule auswählen. Austauschmodul auswechseln, wenn die Eingabeaufforderung angezeigt wird. Zum Auswechseln der Tonermodule siehe SMart Kit (Austauschmodule), S. 384. Xerox WorkCentre 7132 Benutzerhandbuch...
"Bericht drucken"] unter [Allgemeine Einstellung] > [Berichte] auf "Ein" setzen. Weitere Informationen siehe Berichte in Kapitel "Einrichtung des Geräts", S. 244. Die Taste <Gerätestatus> auf dem Steuerpult drücken. Register [Störungen] antippen. [Fehlerprotokoll] antippen und die Steuerpulttaste <Start> drücken. Xerox WorkCentre 7132 Benutzerhandbuch...
Systemadministratoren können Systemeinstellungen einrichten und ändern. Sie melden sich unter einer speziellen Administratorkennung an. Authentifizierte Benutzer Dies sind Benutzer, die auf dem Gerät registriert sind. Zum Zugriff auf Betriebsarten mit Zugriffsbeschränkung müssen authentifizierte Benutzer die Anmeldung unter Angabe ihrer Benutzerkennung vornehmen. Xerox WorkCentre 7132 Benutzerhandbuch...
Authentifizierung darf das Kennwort jedoch nicht mehr als 32 Zeichen umfassen. Xerox-Standardkostenzählung Die Authentifizierung erfolgt auf der Basis der auf dem Gerät voreingestellten Benutzer- und Kontodaten. Die direkt vom Computer gesendeten Druck- oder Faxdaten werden auf dem WorkCentre empfangen, nachdem die im Treiber Xerox WorkCentre 7132 Benutzerhandbuch...
Scanausgabe: FTP/SMB ist beschränkt. Auch der Zugriff auf den Auftragsspeicher, falls verwendet, ist beschränkt. Mailbox Ist die Authentifizierung aktiviert, ist für die Arbeit mit Mailboxen eine Authentifizierung erforderlich, auch wenn die Authentifizierungs- und Kostenzählungsfunktionen zum Kopieren, Faxen, Scannen und Drucken nicht verwendet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
[Remote] siehe Remote, S. 324. CentreWare Internet-Services Ist die Authentifizierung aktiviert, ist für den Zugriff auf die Startseite von CentreWare Internet-Services eine Authentifizierung erforderlich, auch wenn die Authentifizierungs- und Kostenzählungsverwaltungsfunktionen zum Kopieren, Faxen, Scannen und Drucken nicht verwendet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Zugriff auf die Mailbox hat, kann das Profil verwenden und seine Einstellungen ändern. Mit solchen Verarbeitungsprofilen kann nur gearbeitet werden, wenn die Authentifizierung nicht aktiviert ist. Ist die Authentifizierung aktiviert, kann nur der Systemadministrator damit arbeiten. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 356
Mit einem solchen Profil kann nur der Systemadministrator arbeiten, wenn die Authentifizierung nicht aktiviert ist. Welche Arbeitsgänge mit Verarbeitungsprofilen ausgeführt werden können, hängt davon ab, ob die Authentifizierung aktiviert ist. Nachfolgend wird erklärt, welche Arbeitsgänge bei aktivierter bzw. bei nicht aktivierter Authentifizierung möglich sind. Xerox WorkCentre 7132 Benutzerhandbuch...
Mailbox haben, dürfen deren Profile verwenden. HINWEIS: Wenn Verarbeitungsprofile mit einer Mailbox verknüpft sind, können sie benutzt, jedoch nicht geändert oder kopiert werden. Wird die Verknüpfung aufgehoben, wird ein solches Verarbeitungsprofil deaktiviert und nicht mehr angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Authentifizierung. HINWEIS: Dabei ist es ohne Bedeutung, ob die Verarbeitungsprofile mit der Option [Mailbox] oder [Verarbeitungsprofile] erstellt wurden. Bei Wahl von [Lokal] oder [Xerox-Standardkostenzählung], bei Netzwerkzugriff mit eingeschalteter Benutzerdatenprüfung oder bei Remote-Zugriff (außer Gastzugriff) HINWEIS: Wenn ein Benutzer unter [Remote] als Gast authentifiziert wurde, wird er als nicht authentifizierter Benutzer (allgemeiner Benutzer) behandelt und kann keine Verarbeitungsprofile verwenden.
* Der Inhaber eines kopierten Verarbeitungsprofils wird zum zweiten Inhaber. Bei Netzwerkzugriff mit ausgeschalteter Benutzerdatenprüfung Nicht authentifizierte Benutzer (allgemeine Benutzer) Arbeitsgänge Allgemein Vom Administrator Mailbox Persönlich freigegeben freigegeben Erstellen Anzeigen Bearbeiten Kopieren* Löschen Auswählen/Ausführen Mit Mailbox verknüpfen Xerox WorkCentre 7132 Benutzerhandbuch...
Ist die Authentifizierungsfunktion nicht aktiviert, sind diese Mailboxen zur gemeinsamen Verwendung freigegeben, und ihre Einstellungen können von jedem Benutzer geändert werden. Ist die Authentifizierung aktiviert, kann nur ein Systemadministrator mit diesen Mailboxen arbeiten. Vom Systemadministrator freigegebene Mailboxen Diese werden vom Systemadministrator erstellt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 362
Die folgende Tabelle zeigt die Verknüpfungen zwischen Benutzergruppen und Mailboxen bei aktivierter Authentifizierung. Zur Authentifizierungsfunktion siehe Remote, S. 324. Bei Wahl von [Lokal] oder [Xerox-Standardkostenzählung], bei Netzwerkzugriff mit eingeschalteter Benutzerdatenprüfung oder bei Remote-Zugriff (außer Gastzugriff) HINWEIS: Wenn ein Benutzer unter [Remote] als Gast authentifiziert wurde, wird er als nicht authentifizierter Benutzer (allgemeiner Benutzer) behandelt und kann keine Verarbeitungsprofile verwenden.
Benutzergruppen und Mailboxen bei nicht aktivierter Authentifizierungsfunktion. Mailbox Benutzer Systemadministrator Auftrags- Allgemein Vom Administrator Allgemein Vom Administrator Persönlich Persönlich verarbeitung freigegeben freigegeben freigegeben freigegeben Mailbox Allgemein freigegeben Vom Administrator freigegeben Persönlich O: Verknüpfung möglich X: Verknüpfung nicht möglich Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 367
Bei aktivierter Authentifizierung Die folgende Tabelle zeigt die Verknüpfungen zwischen Benutzergruppen und Mailboxen bei aktivierter Authentifizierung. Bei Wahl von [Lokal] oder [Xerox-Standardkostenzählung], bei Netzwerkzugriff mit eingeschalteter Benutzerdatenprüfung oder bei Remote-Zugriff (außer Gastzugriff) HINWEIS: Wenn ein Benutzer unter [Remote] als Gast authentifiziert wurde, wird er als nicht authentifizierter Benutzer (allgemeiner Benutzer) behandelt und kann keine Verarbeitungsprofile oder Mailboxen verwenden.
Seite 368
Allgemein freigegeben Vom Administrator freigegeben Persönlich (eigene) Persönlich (anderer Benutzer) Mailbox Systemadministrator Vom Administrator Auftragsverarbeitung Allgemein freigegeben Persönlich freigegeben Allgemein freigegeben Vom Administrator freigegeben Persönlich (eigene) Persönlich (anderer Benutzer) O: Verknüpfung möglich X: Verknüpfung nicht möglich Xerox WorkCentre 7132 Benutzerhandbuch...
Onlinehilfe des Treibers. Hinweise zu Benutzer- und Kontodateneinstellung sowie zur Berichtausgabe enthalten die CentreWare Internet-Services. HINWEIS: Bei der Einrichtung der Benutzer- oder Kontodaten anderer WorkCentre 7132-Geräte empfiehlt es sich, die CentreWare Internet-Services-Funktion zum Klonen zu verwenden. Xerox WorkCentre 7132 Benutzerhandbuch...
Beschränkungen siehe Kontolimit, S. 319. *2: Bewirkt, dass nach Erreichen der festgelegten Seitenhöchstzahl die betreffende Funktion nicht mehr ausgeführt werden kann. Zu Beschränkungen siehe Kontolimit, S. 319. Zu Einstellungsmöglichkeiten siehe Benutzerkonten erstellen/bearbeiten in Kapitel "Einrichtung des Geräts", S. 318. Xerox WorkCentre 7132 Benutzerhandbuch...
Bei Einsatz der Remote-Authentifizierung werden die Benutzerdaten auf einem Authentifizierungsserver verwaltet. Die nachfolgende Tabelle enthält die über Authentifizierung verwaltbaren Funktionen. Nutzungsbeschränkung Gesamtnutzung nach Betriebsart Konto Authentifizierung Farbmoduslimit Kontolimit Kopieren Drucken Drucken (mit Benutzernamen) Scannen Fax/Internet-Fax Direkt-Fax Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 372
Beschränkungen siehe Kontolimit, S. 319. *2: Bewirkt, dass nach Erreichen der festgelegten Seitenhöchstzahl die betreffende Funktion nicht mehr ausgeführt werden kann. Zu Beschränkungen siehe Kontolimit, S. 319. Xerox-Standardkostenzählung Im Rahmen der Xerox-Standardkostenzählung stehen folgende Funktionen und Be- triebsarten zur Verfügung: Nutzungsbeschränkung Nutzungszählung pro Betriebsart Benutzer Funktionsbeschrän-...
Seite 374
• Beim Empfang von in Seiten unterteilten Faxsendungen zählt das Gerät die empfangenen, nicht die gedruckten Seiten. • Faxaufträge werden in folgenden Fällen nicht gezählt: – Wenn eine Faxnummer über die Zifferntastatur des Steuerpults oder manuell gewählt wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 375
Im Scanbetrieb können folgende Elemente verwaltet werden: Authentifizierung Betriebsart Benutzergruppe Verwaltbare Elemente erforderlich E-Mail Authentifiziert Gescannte Seiten, gesendete Seiten Scanausgabe: Mailbox Authentifiziert Gescannte Seiten, gespeicherte Seiten Scanausgabe: FTP/SMB Authentifiziert Gescannte Seiten, gesendete Seiten Scanausgabe: Netzwerk Authentifiziert Gescannte Seiten, gesendete Seiten Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 376
13 Authentifizierung und Kostenzählung Xerox WorkCentre 7132 Benutzerhandbuch...
Verbrauchsmaterialen können unter Angabe des Firmennamens, der Produktnummer und der Seriennummer des Geräts beim Xerox-Partner bezogen werden. Die Telefonnummer kann hier eingetragen werden: HINWEIS: Nur die für dieses Produkt von Xerox empfohlenen Trommeleinheiten bzw. Tonermodule verwenden, da anderenfalls keine optimale Funktion gewährleistet werden kann.
Tuch nachwischen. Vorlagenglas Wenn der Vorlageneinzug installiert ist, Vorlageneinzugsglas und Film an der Abdeckung mit einem weichen Tuch abwischen, das vorher mit Wasser oder einem von Xerox zugelassenen Reiniger befeuchtet wurde. Anschließend mit einem weichen, trockenen Tuch nachwischen. Vorlageneinzugsrollen Ist das Gerät mit einem Vorlageneinzug ausgestattet, die Einzugsrollen monatlich reinigen, um Streifen auf der Ausgabe und Papierstaus im Vorlageneinzug zu vermeiden.
Austauschmodul sofort ausgewechselt werden muss, wird automatisch das Fenster [Status der Austauschmodule] angezeigt. Die durch ein Kreuz gekennzeichneten auszuwechselnden Tonermodule auswählen. HINWEIS: Sind mehrere Module mit einem Kreuz gekennzeichnet, werden sie in der Reihenfolge KYMC ersetzt. Xerox WorkCentre 7132 Benutzerhandbuch...
Position steht und das Statusfenster angezeigt wird. Bestätigen, dass der schwarze Toner (K) ausgetauscht werden soll. Vordere Abdeckung öffnen. Tonermodultür öffnen. Tonermodul aus dem Gerät entfernen. HINWEIS: Das Modul vorsichtig handhaben, um keine Tonerreste zu verschütten. Xerox WorkCentre 7132 Benutzerhandbuch...
Tonermodulaustausch Tonermodul entsorgen Die Tonermodule können wieder verwertet werden. Modul in der Originalverpackung an Xerox zurücksenden. Rücksende-Aufkleber sind jedem neuen Tonermodul beigefügt. Neues Tonermodul einsetzen Neues Tonermodul aus dem Karton nehmen. Das Modul ungefähr 10 Mal hin- und herschütteln, damit sich der Toner im Modul gleichmäßig...
Tonermodul aus dem Gerät entfernen. HINWEIS: Das Modul vorsichtig handhaben, um keine Tonerreste zu verschütten. Tonermodul entsorgen Die Tonermodule können wieder verwertet werden. Modul in der Originalverpackung an Xerox zurücksenden. Rücksende-Aufkleber sind jedem neuen Tonermodul beigefügt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 383
Fehlermeldung auf dem Display erscheint, die Abdeckung rechts andrücken, um sie vollständig zu schließen. Wenn das Display anzeigt, dass ein weiterer Toner ausgetauscht werden muss, die unter "Altes Tonermodul entfernen" und "Neues Tonermodul einsetzen" beschriebenen Schritte wiederholen. Xerox WorkCentre 7132 Benutzerhandbuch...
Außerdem kann der Status der verschiedenen Austauschmodule über die Systemstatusanzeige überprüft werden. HINWEIS: Wenn ein nicht in dieser Dokumentation beschriebenes Modul ausgetauscht werden muss, beim Xerox Welcome Centre professionelle Hilfe anfordern. Die Taste <Gerätestatus> auf dem Steuerpult drücken. Taste <Gerätestatus>...
HINWEIS: Vor dem Einsetzen der neuen Trommeleinheit prüfen, dass es sich um die richtige Einheit für das Gerät handelt. Trommeleinheit entsorgen Die Trommeleinheit kann wieder verwertet werden. Modul in der Originalverpackung an Xerox zurücksenden. Rücksende-Aufkleber sind jeder neuen Trommeleinheit beigefügt. Xerox WorkCentre 7132 Benutzerhandbuch...
Endmarkierung drücken. Verpackung entfernen. Verriegelung der Trommeleinheit (R1) 90 Grad gegen den Uhrzeigersinn drehen, so dass die Einheit einrastet. ROS-Reiniger (R4) vollständig aus dem Gerät entfernen. Den ROS-Reiniger wieder einsetzen. Dadurch wird der Raster Output Scanner gereinigt. Xerox WorkCentre 7132 Benutzerhandbuch...
ROS-Reiniger sollte zu diesem Zeitpunkt ebenfalls ausgetauscht werden. Alten Tonersammelbehälter entfernen Auf der Anzeige [Austauschmodule] oder [Status der Austauschmodule] die Option [Tonersammelbehälter] antippen. Vordere Abdeckung öffnen. Tonersammelbehälter (R3) aus dem Gerät entfernen. HINWEIS: Den Tonersammelbehälter vorsichtig handhaben, um keinen Toner zu verschütten. Xerox WorkCentre 7132 Benutzerhandbuch...
Den neuen ROS-Reiniger in das Gerät einsetzen. Vordere Abdeckung schließen. HINWEIS: Abdeckung beim Schließen in der Mitte fest andrücken. Falls eine Fehlermeldung auf dem Display erscheint, die Abdeckung rechts andrücken, um sie vollständig zu schließen. Xerox WorkCentre 7132 Benutzerhandbuch...
Gerät entfernen. HINWEIS: Die sekundäre Übertragungswalze vorsichtig handhaben, um Kontakt mit an der Walze haftenden Tonerresten zu vermeiden. HINWEIS: Zur Vermeidung von Verformungen der Metallteile und dadurch möglichen Papierstaus die Walze nur an den Schrauben fassen. Xerox WorkCentre 7132 Benutzerhandbuch...
(s. Abb.). HINWEIS: Hervorstehende Teile können zu Papierstaus oder schlechter Laufleistung führen. Walze in das Gerät einsetzen. Die Walze so im Gerät positionieren, dass die Pfeile übereinstimmen. Die Walze mit den beiden Schrauben sichern. Seitliche Abdeckung schließen. Xerox WorkCentre 7132 Benutzerhandbuch...
Auf der Anzeige [Austauschmodule] oder [Status der Austauschmodule] die Option [Fixieranlage] antippen. Gerät ausschalten, Netzstecker ziehen und das Gerät ungefähr 30 Minuten abkühlen lassen. Seitliche Abdeckung öffnen. Die zwei Schrauben an der Fixieranlage entgegen dem Uhrzeigersinn lösen. Xerox WorkCentre 7132 Benutzerhandbuch...
Neue Fixieranlage einsetzen Die neue Fixieranlage aus dem Karton nehmen, an den beiden Ringen fassen und in das Gerät einsetzen. Anlage so weit in das Gerät schieben, bis sie einrastet. Die Anlage mit den beiden Schrauben sichern. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 393
Wenn die Anzeige [Status der Austauschmodule] nicht erscheint, die Steuerpulttaste <Gerätestatus> drücken, auf dem Display [Austauschmodule] antippen und dann [Fixiereinheit SMart Kit] auswählen. Auf dem Display die Option [Zähler zurücksetzen] antippen. [Ja] antippen, um den Zähler zurückzusetzen. Xerox WorkCentre 7132 Benutzerhandbuch...
Den Freigabehebel des Übertragungsbandreinigers (R2) nach rechts öffnen. Die Sicherungsschraube am Übertragungsbandreiniger gegen den Uhrzeigersinn drehen, um sie zu lösen. Übertragungsbandreiniger aus dem Gerät entfernen. HINWEIS: Den Reiniger vorsichtig handhaben, um keine an ihm haftenden Tonerreste zu verschütten. Xerox WorkCentre 7132 Benutzerhandbuch...
Ring rechts neben der Sicherungsschraube abziehen und entsorgen. Freigabehebel schließen. Vordere Abdeckung schließen. HINWEIS: Abdeckung beim Schließen in der Mitte fest andrücken. Falls eine Fehlermeldung auf dem Display erscheint, die Abdeckung rechts andrücken, um sie vollständig zu schließen. Xerox WorkCentre 7132 Benutzerhandbuch...
5000 Heftklammern. Wenn das Heftklammermagazin leer ist, wird dies auf dem Display gemeldet. Neue Heftklammern in das Heftklammermagazin einsetzen. HINWEIS: Sicherstellen, dass die richtigen Heftklammern für das Gerätemodell verwendet werden. Vordere Abdeckung des Finishers öffnen. Die Heftklammereinheit wie abgebildet am Griff fassen und nach rechts herausziehen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 397
Seiten des Heftklammermagazins drücken, damit sich der Heftklammerbehälter öffnet. HINWEIS: Enthält der Heftklammerbehälter noch Heftklammern, wird er nicht geöffnet. Fingerspitze in den runden Ausschnitt am Heftklammermagazin einführen, um den Heftklammereinsatz zu entfernen. Neuen Heftklammereinsatz ins Heftklammermagazin einschieben. Xerox WorkCentre 7132 Benutzerhandbuch...
Zum integrierten Office-Finisher gehört ein automatischer Hefter. Das Heftklammermagazin enthält 5000 Heftklammern. Wenn das Heftklammermagazin leer ist, wird dies auf dem Display gemeldet. Neue Heftklammern in das Heftklammermagazin einsetzen. HINWEIS: Sicherstellen, dass die richtigen Heftklammern für das Gerätemodell verwendet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 399
Abdeckung des Finishers öffnen. Heftklammermagazin aus dem Finisher herausnehmen. Geräteinneres auf verbliebene Heftklammern prüfen. Leeren Heftklammereinsatz fassen (1) und aus dem Magazin ziehen (2). Neuen Heftklammereinsatz vorne in das Magazin einsetzen (1) und in Position drücken (2). Xerox WorkCentre 7132 Benutzerhandbuch...
Hat Auswirkungen auf die Rastereinstellungen "Auto", "Standard" "Fein". HINWEIS: Bei Auswahl von "Auto" wird die Rastereinstellung automatisch gewählt. • Druckauftrag 2 PCL-Druckertreiber: Bei Auswahl der Einstellung "Schnelle Ausgabe" wird die Rasterung aller Elemente außer CAD unter "Bildtyp/Wiedergabe" eingestellt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 401
Benutzerkennung eingeben. HINWEIS: Die Standard-Geräteverwalterkennung lautet “11111”. Ist die Authentifizierungsfunktion aktiviert, muss ggf. ein Kennwort eingegeben werden. Das Standardkennwort lautet “x-admin”. Zum Ändern von Standardkennung und -kennwort siehe Administratorkonto, S. 316. [Verwaltung] antippen. [Systemeinstellung] antippen. [Allgemeines] antippen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 402
Vorlagenglases ausrichten. Mehrere weiße, leere Blätter auf die Farbskala legen und die Vorlagenglasabdeckung schließen. [Start] antippen. Der automatische Farbabgleich dauert ungefähr 20 Sekunden. Wird er erfolgreich abgeschlossen, kann der Vorgang für die übrigen Rastertypen wiederholt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 403
Automatischer Farbabgleich [Schließen] antippen, um zur Anzeige [Systemadministratormenü] zurückzukehren und den Vorgang zu beenden. Kopie erstellen, um das Ergebnis des Farbabgleichs zu überprüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 404
14 Wartung Xerox WorkCentre 7132 Benutzerhandbuch...
• Besteht der Fehler fort, oder wird zum Verständigen des Kundendienstes aufgefor- dert, siehe Xerox Welcome Centre, S. 456. HINWEIS: Bei Ausfall der Stromversorgung werden die in der Warteschlange anste- henden Aufträge auf der Festplatte gespeichert. Die Auftragsverarbeitung wird beim Wiedereinschalten des Geräts fortgesetzt.
Bereich des Geräts eingeklemmt oder haben sie sich um die Fi- xieranlage oder Rollen gewickelt, die Teile nicht mit Gewalt entfernen, da Verlet- zungs- oder Verbrennungsgefahr besteht. Gerät sofort ausschalten und Xerox Welcome Centre verständigen. Dieser Abschnitt beschreibt die Beseitigung von Materialstaus in den folgenden Berei-...
Seite 407
Materialstaus hinter Abdeckung B – Seite 409 Materialstaus hinter Abdeckung C – Seite 411 Materialstaus hinter Abdeckung E – Seite 411 Materialstaus in den Behältern 1, 2, und 3 (optional) – Seite 412 Materialstaus im Tandembehältermodul (optional) – Seite 412 Xerox WorkCentre 7132 Benutzerhandbuch...
Abdeckung A am Griff öffnen. HINWEIS: Vor dem Öffnen von Abdeckung A Material aus dem seit- lichen Ausgabefach entfernen. Steckt das eingeklemmte Mate- rial in der Fixieranlage, Hebel an der rechten Seite in Pfeilrichtung drehen, um das Material weiter- zutransportieren. Xerox WorkCentre 7132 Benutzerhandbuch...
Materials Verriege- lung schließen. ACHTUNG: Fixieranlage nicht be- rühren, da sie heiß sein kann. Abdeckung A schließen, sodass sie einrastet, dann Zusatzzu- fuhr schließen. Materialstaus hinter Abdeckung B Materialstaus hinter Abdeckung B folgendermaßen beseitigen: Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 410
Abdeckung B schließen, sodass sie einrastet. HINWEIS: Abdeckung beim Schlie- ßen in der Mitte fest andrücken. HINWEIS: Je nach Art des Material- staus wird eine Meldung mit Anwei- sungen zum Herausziehen und Schließen des Materialbehälters angezeigt. Xerox WorkCentre 7132 Benutzerhandbuch...
Meldung mit Anwei- sungen zum Herausziehen und Schließen des Materialbehälters angezeigt. Materialstaus hinter Abdeckung E Materialstaus hinter Abdeckung E folgendermaßen beseitigen: Zusatzzufuhr öffnen, dann Abdeckung A am Griff öffnen. Abdeckung E am Griff öffnen. Xerox WorkCentre 7132 Benutzerhandbuch...
Eingeklemmtes Material aus der Zusatzzufuhr entfernen. Materialstaus hinter Duplexmodulabdeckung D (optional) Materialstaus im Duplexmodul folgendermaßen beseitigen: Zusatzzufuhr öffnen. Duplexmodulabdeckung D am Griff öffnen. Eingeklemmtes Material aus dem Duplexmodul entfernen. Duplexmodulabdeckung D schließen, sodass sie einrastet. Zusatzzufuhr schließen. Xerox WorkCentre 7132 Benutzerhandbuch...
Materialstaus unter der oberen Abdeckung und der Transportabdeckung F des Fini- shers folgendermaßen beseitigen: Obere Office-Finisher-Abdeckung Taste auf der Abdeckung drü- cken, um die Abdeckung zu öff- nen. Abdeckung anheben. Eingeklemmtes Material entfer- nen. Obere Finisher-Abdeckung schließen. Office-Finisher-Transportabdeckung F Transportabdeckung F öffnen. Xerox WorkCentre 7132 Benutzerhandbuch...
Kommt es im Vorlageneinzug zu einem Stau, wird der Betrieb des Geräts unterbro- chen; auf dem Display wird eine Meldung angezeigt. Vorlagenstau nach den Anwei- sungen auf dem Display beseitigen und Vorlagen wieder in den Vorlageneinzug einlegen. Staus im Vorlageneinzug folgendermaßen beseitigen: Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 416
Vorlage aus dem Vorlageneinzug herauszu- transportieren. Ist eine zweiseitige Vorlage unter der inneren Abdeckung eingeklemmt, die Abdeckung öffnen und am Rädchen drehen, Innere um die Vorlage zu entfernen. Abdeckung Innere Abdeckung und Abde- ckung des Vorlageneinzugs schließen. Xerox WorkCentre 7132 Benutzerhandbuch...
Heftklammern verbiegen. Sollte sich das Problem nicht beheben lassen, Xe- rox Welcome Centre verständigen. Keine Heftklammer Verbogene Heftklammer Sollten die Heftklammern auf den Kopien wie in den unten stehenden Abbildungen aussehen, Xerox Welcome Centre verständigen. Heftklammer heftet nur Heftklammer ist in entgegengesetzte auf einer Seite Richtung gebogen...
Sicherstellen, dass das Gerät nicht mehr arbeitet, und dann die vordere Abdeckung des Fini- shers öffnen. Das Heftklammermagazin wie abgebildet am Griff nach rechts herausziehen. Heftklammermagazin anheben und herausnehmen. Anschließend das Innere des Finishers auf verbliebene Heft- klammern prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 419
HINWEIS: Eine Meldung wird ange- zeigt, und das Gerät ist nicht betriebsbereit, wenn die Abdeckung nicht vollständig geschlossen ist. Können die Heftklammern nach der oberen Verfahrensweise nicht ent- fernt werden, an das Xerox Welcome Centre wenden. Xerox WorkCentre 7132 Benutzerhandbuch...
Im nachfolgenden Verfahren wird die Beseitigung von Heftklammerstaus im integrier- ten Office-Finisher beschrieben. Auf Gerätebetriebsstopp warten, dann die vordere Abdeckung des Finishers öffnen. Heftklammermagazin aus dem Finisher herausnehmen. Geräteinneres auf verbliebene Heftklammern prüfen. Bügel an der Vorderseite des Heftklammermagazins nach oben stellen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 421
Den Bügel an der Vorderseite des Heftklammermagazins nach unten drücken, bis er hörbar ein- rastet. Heftklammermagazin wieder einsetzen. Vordere Abdeckung des Finish- ers schließen. Können die Heftklammern nach der obigen Verfahrensweise nicht entfernt werden, an- das Xerox Welcome Centre wenden. Xerox WorkCentre 7132 Benutzerhandbuch...
Löschen von Dateien Speicherkapazität freisetzen. Meldung, dass Speicher voll ist, wird ange- • Verfügbare Speicherkapazität bei der zeigt. Hauptbedienungskraft erfragen. • Den verbleibenden Teil des Auftrags in mehrere kleine Aufträge unterteilen und Auftrag neu starten. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 423
Tonermodul neu, Auftrag neu starten. Auftrag über das Vorlagenglas ausführen. Trommeleinheit neu einsetzen. • Qualität der Vorlage prüfen. [Randausblendung] aktivieren, um Flecke am Vorlagenrand auszublenden. • Neues Material einlegen. • Luftfeuchtigkeit am Standort des Geräts prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 424
Vorgang ggf. wiederholen. Schattenbildung • Qualität der Vorlage prüfen. • Bei Ausgabe auf Klarsichtfolien unter [Materialart] die Option [Klarsichtfolie] wählen. Das Gerät stellt die Bildqualität automatisch auf Klarsichtfolien ein. • Vorlage in SSZ-Ausrichtung zuführen. • Trommeleinheit auswechseln. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 425
4,4 mm auf der Rückseite möglich. • Schriftbildposition entsprechend korrigieren (s. Schriftbildverschiebung). Ausgabe entspricht nicht den auf dem Dis- • Nach jeder Auswahl auf dem Display play gewählten Optionen. [Speichern] antippen, wenn die Schaltfläche angezeigt ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 426
• Sondermaterialien in die Zusatzzufuhr einlegen. • Siehe Kapitel Papier und anderes Druckmaterial. Dokument kann nicht für geschützten Abruf • Vorgang abbrechen und später wieder gespeichert werden, weil Speicher voll. versuchen, wenn mehr Speicher verfügbar ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Bereichs, wenn die gescannte Vorlage auf das angegebene Materialformat ver- größert/verkleinert wird. Verkleinerungs-/Vergrößerungsverhältnis direkt einge- ben oder Materialformat ändern. 003-981 Bei Mischformatvorlagen ist Heften nur bei gleicher Vorlagenbreite möglich. Heftfunktion deaktivieren oder Vorlagen so einlegen, dass die Breite gleich ist. Xerox WorkCentre 7132 Benutzerhandbuch...
Fehler im Vorlageneinzug. Xerox Welcome Centre verständigen. 005-275 005-280 005-283 005-284 005-285 005-286 012-211 Fehlfunktion im Finisher. Gerät aus- und wieder einschalten. Xerox Welcome 012-212 Centre verständigen, wenn das Problem weiterhin besteht. 012-221 012-223 012-224 012-259 Fehlfunktion im Finisher. Gerät aus- und wieder einschalten. Xerox Welcome 012-260 Centre verständigen, wenn das Problem weiterhin besteht.
Seite 429
[LDAP-Server/Verzeichnisdienst] auf [Aus] gesetzt werden. Allerdings wird nicht für die Sicherheit des LDAP-Servers garantiert. 016-527 SSL-Authentifizierungsfehler auf dem LDAP-Server. Interner SSL-Authentifizie- rungsfehler. Dieser Fehler wurde von der Software generiert. Xerox Welcome Centre verständigen. 016-533 Fehler im Authentifizierungsprotokoll des Kerberos-Servers. Der Zeitunter- schied zwischen den Uhren von Gerät und Kerberos-Server überschreitet den...
Seite 430
Beim Empfangen einer E-Mail-Nachricht, eines Fax oder Internet-Fax: • Mailbox mit der betreffenden Nummer einrichten. • E-Mail-Nachricht an eine gültige Mailbox senden. • Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 016-704 Auf der Festplatte ist nicht genügend Platz, weil die Mailboxen voll sind. Nicht benötigte Dateien aus den Mailboxen löschen.
Seite 431
Loch- und Heftposition für denselben Seitenrand angeben und Druckvor- gang wiederholen. 016-725 Ein in einer Mailbox gespeichertes Dokument konnte bei der Übertragung mit dem Verarbeitungsprofil nicht in Faxdaten konvertiert werden. Kein Verarbei- tungsprofil verwenden, sondern Dokument scannen und Fax direkt senden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 432
Daten werden nicht im Weiterleitungsadressverzeichnis gespeichert. Alle [.LCK]-Sperrdateien im Zielverzeichnis löschen. 016-741 Download nicht möglich. 016-742 Download-Produktkennungsfehler aufgrund fehlerhafter Download-Daten. Download-Vorgang wiederholen. 016-744 Fehler beim Download der Daten. Verbindung zwischen externem Gerät und WorkCentre-Gerät überprüfen; Vorgang wiederholen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 433
Eine der folgenden Maßnahmen ergreifen: • Textfeldbildgröße verkleinern. • Anzahl der Bilder unter [Bildwiederholung] verringern. Besteht das Problem fort, Xerox Welcome Centre verständigen. 016-748 Drucken wegen Platzmangels auf der Festplatte nicht möglich. Die Zahl der Sei- ten reduzieren, indem die Druckdaten aufgeteilt werden oder bei Mehrfachko- pien eine Kopie nach der anderen gedruckt wird.
Seite 434
Bestätigungsanforderung senden. 016-770 Die Direktfaxfunktion ist gesperrt. Beim Systemadministrator erfragen, ob die Funktion aktiviert ist. Ist dies der Fall, Xerox Welcome Centre verständigen. 016-771 Die Adresse des Scanablagebereichs konnte nicht ermittelt werden. DNS-Ver- bindung prüfen. Alternativ DNS als Domänennamen des Scanablagebereichs festlegen.
Seite 435
016-780 Fehler auf der Festplatte bei der Konvertierungsverarbeitung des gescannten Bildes, wahrscheinlich aufgrund einer Festplatten-Fehlfunktion. Informationen zum Auswechseln der Festplatte beim Xerox Welcome Centre einholen. 016-781 Verbindung zum Server während der Dateiweiterleitung durch CentreWare Scan-Services konnte nicht aufgebaut werden. Systemadministrator verständi- gen.
Seite 436
Beschreibung und Beseitigungsmaßnahmen 016-798 Druckauftrag konnte aufgrund eines nicht richtig installierten oder fehlerhaften Speichermoduls oder einer nicht richtig installierten oder fehlerhaften Festplatte nicht verarbeitet werden. Xerox Welcome Centre verständigen. 016-799 Druckdaten enthalten ungültige Parameter. Druckdaten und Druckoptionen überprüfen und Druckvorgang wiederholen.
Seite 437
Status des LDAP-Servers prüfen. 018-718 Protokollfehler bei Adressbuchoperation auf LDAP-Server. Bei der Adressbuch- abfrage wurde vom Server Protokollfehler 18 der RFC2251-Spezifikation (unzu- lässige Übereinstimmung) zurückgegeben. Der Filtertyp wird für das angegebene Attribut nicht unterstützt. Status des LDAP-Servers prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 438
Protokollfehler bei Adressbuchoperation auf LDAP-Server. Bei der Adressbuch- abfrage wurde vom Server Protokollfehler 49 der RFC2251-Spezifikation (ungültige Anmeldeinformationen) zurückgegeben. Es wurden ungültige Anmel- deinformationen (Benutzername oder Kennwort) angegeben. Benutzername und Kennwort prüfen. Authentifizierungseinstellungen des LDAP-Servers prü- fen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 439
(Problem aufgrund von Aktualisierung). Status des LDAP-Servers prüfen. 018-768 Protokollfehler bei Adressbuchoperation auf LDAP-Server. Bei der Adressbuch- abfrage wurde vom Server Protokollfehler 68 der RFC2251-Spezifikation (Ein- trag bereits vorhanden) zurückgegeben. Der Eintrag ist bereits vorhanden (Problem aufgrund von Aktualisierung). Status des LDAP-Servers prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 440
Suche prüfen, anschließend Vorgang wiederholen. Netzwerkadministrator ver- ständigen, wenn das Problem weiterhin besteht. 018-786 Protokollfehler bei Adressbuchoperation auf LDAP-Server. Bei der Adressbuch- abfrage wurde vom Server Protokollfehler 86 der RFC2251-Spezifikation (unbe- kannte Authentifizierungsmethode) zurückgegeben. Status des LDAP-Servers prüfen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 441
Die Anzahl der Druckseiten (Verwendung von Druckoptionen) in einem Auftrag zur Broschürenerstellung übersteigt die maximale Seitenanzahl. Auftrag in ver- waltbare Aufträge unterteilen oder Broschürenerstellung abbrechen. 024-746 Die gewählte Option (Materialformat, Behälter, Ausgabefach oder Seitenauf- druck) ist mit der angegebenen Materialsorte nicht kompatibel. Druckdaten prü- fen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 442
Fehler in der Zusatzzufuhr. Vorlagenformat, Ausrichtung und Materialart prüfen, anschließend Vorgang wiederholen. 026-700 Bei einer Adressbuchabfrage wurde ein Protokoll vom LDAP-Server empfan- gen, das vom Gerät nicht unterstützt wird. Vorgang wiederholen. Xerox Wel- come Centre verständigen, wenn das Problem weiterhin besteht. 026-701 Anzahl der Adressbuchanforderungen überstieg Verarbeitungskapazität des Geräts.
Seite 443
Fehlercodes Code Beschreibung und Beseitigungsmaßnahmen 027-565 Es ist ein SMB-Protokollfehler aufgetreten. Vorgang wiederholen. Xerox Wel- come Centre verständigen, wenn das Problem weiterhin besteht. 027-566 Es ist ein SMB-Protokollfehler aufgetreten. SMB (TCP/IP) kann nicht gestartet werden. In CentreWare Internet-Services das Fenster [Anschlussstatus] auf der Registerkarte [Eigenschaften] öffnen und prüfen, ob TCP/IP für SMB aktiviert...
Seite 444
Benutzername, Kennwort und andere Informationen richtig eingegeben wurden. 027-741 Verbindung zu Auftragsprofil-Server konnte nicht hergestellt werden. Netzwerk- administrator verständigen. 027-742 Auftragsprofil konnte mangels Speicherkapazität auf der Festplatte nicht gespeichert werden. Nicht benötigte Daten von der Festplatte löschen. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 445
Ausgabeeinheit ist falsch. Richtige Ausgabeeinheit angeben und E-Mail-Nach- richt erneut senden. 033-363 Fehler bei Verwendung der Faxfunktion. Gerät aus- und wieder einschalten. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 033-710 Dokument zum Abrufen wurde gelöscht. Erneut Originaldokument speichern. 033-712 Verarbeitung konnte nicht fortgesetzt werden, weil der Systemspeicher voll ist.
Seite 446
Dokument erneut senden. 033-721 Fehler bei Verwendung der Faxfunktion. Gerät aus- und wieder einschalten. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 033-722 Scanauftrag wurde aufgrund von Stromversorgungsproblem abgebrochen oder Dokument übersteigt Anzahl der Seiten, die maximal gespeichert werden kön- nen.
Seite 447
033-740 Druck des empfangenen Faxdokuments wurde abgebrochen. Kein Benutzerein- griff erforderlich. 033-741 Fehler bei Verwendung der Faxfunktion. Vorgang wiederholen. Xerox Welcome 033-742 Centre verständigen, wenn das Problem weiterhin besteht. 033-743 Fehler bei Verwendung der Faxfunktion. Gerät aus- und wieder einschalten.
Seite 448
Prüfen, ob die Relaisstation richtig für eine Kurzwahlnummer registriert ist und die Kurzwahlnummer auf die Relaisstation verweist. 034-513 Empfang eines ungültigen Befehls. Dies ist ein Fehler im Rahmen des Xerox- Fernwartungsbetriebs. Keine Bedienermaßnahme erforderlich. 034-514 Empfang einer nicht zulässigen Anforderung. Dies ist ein Fehler im Rahmen des Xerox-Fernwartungsbetriebs.
Seite 449
Centre verständigen, wenn das Problem weiterhin besteht. 034-730 Siehe 034-508. 034-731 034-734 Interner Fehler; Gerät aus- und wieder einschalten. Xerox Welcome Centre ver- ständigen, wenn das Problem weiterhin besteht. 034-796 Wählzeichen enthalten ungültige Daten. Nummer erneut wählen und Vorgang wiederholen.
Seite 450
/Faxnummer, die bei der Gegenstelle unterstützten Funktionen und andere Ein- stellungen prüfen, dann Vorgang wiederholen. Wenn empfangen wird, anderen Teilnehmer ggf. bitten, das Dokument erneut zu senden. 035-727 Es ist ein Kommunikationsfehler aufgetreten. Anderen Teilnehmer ggf. bitten, 035-728 das Dokument erneut zu senden. 035-729 Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 451
035-750 Übertragung wurde angehalten, weil beim Wählen oder Senden der RESET- Schalter gedrückt wurde. Gerät wieder einschalten und Dokument erneut sen- den. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 035-751 Übertragung wurde angehalten, weil beim Wählen oder Senden die Taste 035-752 <Stopp>...
Seite 452
Fehler im Duplexmodul. Gerät aus- und wieder einschalten. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 047-216 Fehler im Finisher. Gerät aus- und wieder einschalten. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 062-210 Fehlfunktion beim Vorlageneinzug. Xerox Welcome Centre verständigen.
Seite 453
Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 081-799 Abbruch des Faxauftrags aufgrund Faxübertragungslimit für E-Mail. Auftragsü- bertragung wiederholen. 116-220 Download wurde nach Wechsel in Download-Modus nicht gestartet. Xerox Wel- come Centre verständigen. 116-701 Zweiseitiger Druck ist aufgrund von Speichermangel nicht möglich. Speicher erweitern. 116-702 Zum Drucken wurde eine Ersatzschrift verwendet.
Seite 454
Auftrag erneut starten. 123-400 Das Gerät hat ein Softwareproblem ermittelt. Gerät aus- und wieder einschal- ten. Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 124-701 Wegen einer Fehlfunktion beim angegebenen Fach (seitliches Ausgabefach) wurde stattdessen das mittlere Ausgabefach als Ausgabeziel verwendet. Xerox Welcome Centre verständigen.
Fehlercodes Code Beschreibung und Beseitigungsmaßnahmen 133-280 Fehler bei Verwendung der Faxfunktion. Gerät aus- und wieder einschalten. 133-281 Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht. 133-282 133-283 134-210 Fehler bei Verwendung der Faxfunktion. Gerät aus- und wieder einschalten. 134-211 Xerox Welcome Centre verständigen, wenn das Problem weiterhin besteht.
2) Hauptbedienungskraft 3) Xerox-Website www.xerox.com oder Xerox Welcome Centre. Bei Kontaktaufnahme mit Xerox bitte die Seriennummer des Geräts bereithalten. Das Welcome Centre benötigt folgende Informationen: Art des Problems, Seriennum- mer des Geräts, Fehlercode (falls bekannt) sowie Namen und Standort des Unterneh- mens.
Beachtung strenger Sicherheitsbestimmungen, -vorschriften und -zulassungen entwickelt, welche die Betriebssicherheit sowie eine dauerhafte Funktion gewährleisten sollen. Verbesserungen an den technischen Daten und der äußeren Gestaltung des Produktes können ohne Vorankündigung vorgenommen werden. Weitere Informationen über die technischen Daten erteilt der Xerox-Partner. Gerätedaten Hardwarekonfiguration WorkCentre 7132 •...
Mischformatvorlagen: Ja, wenn das Gerät entsprechend eingestellt ist und die Einzugskanten der Vorlagen gleich lang sind. Automatische Formaterkennung: Ja HINWEIS: Welche Standard-Vorlagenformate erkannt werden, wird von der Hauptbedienungskraft in der Formattabelle festgelegt. Zur Formattabelle siehe Materialformateinstellung in Kapitel "Einrichtung des Geräts", S. 247. Xerox WorkCentre 7132 Benutzerhandbuch...
250 Blatt A4 SSZ, 8,5 x 11 Zoll SSZ, B5 SSZ, B4 SSZ Kapazität: 200 Blatt A3 SSZ, 11 x 17 Zoll SSZ HINWEIS: Bei Auswahl der Funktion "Mischformatvorlagen" zur Ausgabe von Dokumenten verschiedener Formate beträgt die maximale Kapazität 250 Blatt. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 461
Papiergewicht: 60 bis 216 g/m Satzumfang: 50 Blatt à 90 g/m oder weniger Heftklammern: 5000 pro Magazin oder mehr. Heften von 2 bis 50 Blatt à 90 g/m HINWEIS: Es können maximal je 30 Sätze geheftet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Vorlagen Blatt für Blatt zugeführt werden. Das Papiergewicht muss zwischen 60 und 90 g/m betragen. Anschlusszertifikate EU/EEA: zertifiziert nach TBR21 USA: zugelassen nach FCC Pt 68 Kanada: zugelassen nach DOC CS-03 Andere Länder: zertifiziert nach den jeweils geltenden PTT-Normen Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 464
16 Technische Daten Xerox WorkCentre 7132 Benutzerhandbuch...
Drucken, die zusammen verarbeitet werden. Ausgabe Fertige Kopien, empfangene Faxdokumente oder fertig gedruckte Seiten. Auto-Belichtung Bildqualitätseinstellung zur automatischen Verbesserung der Wiedergabe von Vorlagen mit farbigem Hintergrund. Automatischer Empfang Faxmodus, in dem Faxnachrichten automatisch empfangen werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 466
Verarbeitung zwischengespeichert werden. DTMF Dual Tone Multi Frequency (Mehrfrequenzverfahren). Verfahren zur Ausführung bestimmter Funktionen, z. B. Übertragung an oder Abruf aus Mailbox, über bestimmte, als Töne übermittelte Tastenfolgen. Duplex Druckmodus, bei dem beide Blattseiten bedruckt werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 467
Datenpaket, das über ein Netzwerk gesendet wird. Fax-Kommunikationssystem nach ITU-T. Gegenstelle Endgerät, z. B. Telefon, Faxgerät oder PC, zu dem eine Kommunikationsverbindung hergestellt wird. Gegenstellen-Mailbox Funktion zum Zugriff auf eine Mailbox einer Gegenstelle zum Abrufen von Dokumenten. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 468
Druckbilds auf beiden Seiten an der gleichen Blattkante liegt. Kopiensatz Eine Kopie aller Vorlagenseiten in einem Kopierauftrag. Beispiel: Werden 10 Kopien einer mehrseitigen Vorlage angefordert, so werden 10 Kopiensätze erstellt. Kostenzählung Integrierte Funktion zur Überwachung der Gerätenutzung. Kurzwahl 3-stellige Kurzform zur Eingabe einer Telefonnummer. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 469
Übertragung, das eine private Mailbox auf dem E-Mail-Server des Dienstanbieters bereitstellt, in der ankommende E-Mail- Nachrichten bis zum Abruf gespeichert werden. POP3 wird nur zum E-Mail-Empfang verwendet. PostScript Seitenbeschreibungssprache (PDL) von Adobe Systems, die von vielen Hardware- und Softwareanbietern unterstützt wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 470
297 mm Breite und 99–432 mm Länge (einseitige Kopien) bzw. 89–297 mm Breite und 127–432 mm Länge (zweiseitige Kopien). Welche Formate eingelegt werden können, hängt vom Behälter ab. Sonderzeichen Wählzeichen, die nur auf Xerox Geräten mit Fax-Mailboxen verwendet werden. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 471
Verfahren, bei dem Daten aus Sicherheitsgründen in ein nicht lesbares Format konvertiert werden. Vorlageneinzug Vorrichtung, über die ein- oder zweiseitige Vorlagen automatisch nacheinander eingezogen werden. Vorspann Absenderinformationen, die gewöhnlich im Kopf des übertragenen Dokuments erscheinen. Vorspann Kopfzeilen von Faxdokumenten. Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 472
Anwendung kommen, wenn der Benutzer keine anderen Werte angibt. Zeitversetzt senden Option, die die Verarbeitung eines Dokuments zu einem bestimmten, programmierbaren Zeitpunkt ermöglicht. Zum Abrufen speichern Speichern eines Dokuments, bis es von einem anderen Faxgerät abgerufen wird. Xerox WorkCentre 7132 Benutzerhandbuch...
Faxmoduls sowie zur Trennung des integrierten Office-Finishers vom Gerät. Installation des PostScript-Moduls PostScript Kit Installation Guide Guide d'installation du kit PostScript Guida all'installazione del kit PostScript Installationsanleitung PostScript-Kit Guía de instalación del kit de PostScript Guia de Instalação do Kit PostScript 893E 86450 MB3196Y6-1 Xerox WorkCentre 7132 Benutzerhandbuch...
Guide d'installation du kit fax Guida all'installazione del kit Fax Installationsanleitung Fax-Kit Guía de instalación del kit de fax North America North America Other Other G3-1CH G3-3CH G3-1CH G3-3CH Guia de Instalação do Kit de Fax 893E 86460 MB3197Y6-1 Xerox WorkCentre 7132 Benutzerhandbuch...
Seite 475
Fax no capítulo Fax/Fax da Internet do Guia do Pour plus d'informations, consulter le chapitre Code pays pour auf der Kundendokumentations-CD enthalten. Usuário no CD da Documentação do Cliente. l'option Fax dans le Manuel de l'utilisateur. Xerox WorkCentre 7132 Benutzerhandbuch...
18 Anhang Trennung des integrierten Office-Finishers Zur Trennung des integrierten Office-Finisher vom Gerät wie nachfolgend beschrieben vorgehen. Zur Verbindung des Finisher in umgekehrter Reihenfolge vorgehen. Xerox WorkCentre 7132 Benutzerhandbuch...
