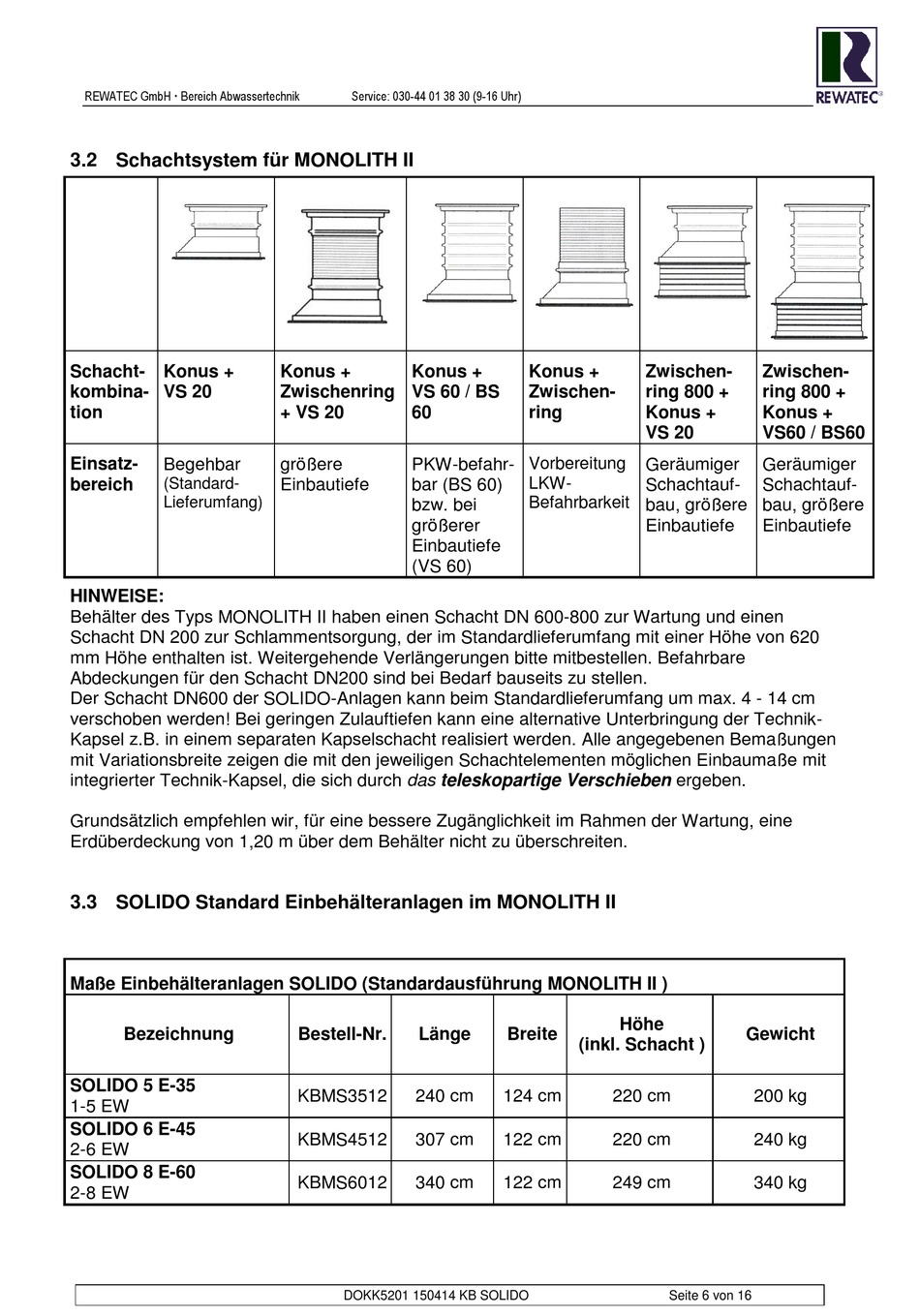

3.2 Schachtsystem für MONOLITH II
Schacht-
Konus +
kombina-
VS 20
tion
Einsatz-
Begehbar
bereich
(Standard-
Lieferumfang)
HINWEISE:
Behälter des Typs MONOLITH II haben einen Schacht DN 600-800 zur Wartung und einen
Schacht DN 200 zur Schlammentsorgung, der im Standardlieferumfang mit einer Höhe von 620
mm Höhe enthalten ist. Weitergehende Verlängerungen bitte mitbestellen. Befahrbare
Abdeckungen für den Schacht DN200 sind bei Bedarf bauseits zu stellen.
Der Schacht DN600 der SOLIDO-Anlagen kann beim Standardlieferumfang um max. 4 - 14 cm
verschoben werden! Bei geringen Zulauftiefen kann eine alternative Unterbringung der Technik-
Kapsel z.B. in einem separaten Kapselschacht realisiert werden. Alle angegebenen Bemaßungen
mit Variationsbreite zeigen die mit den jeweiligen Schachtelementen möglichen Einbaumaße mit
integrierter Technik-Kapsel, die sich durch das teleskopartige Verschieben ergeben.
Grundsätzlich empfehlen wir, für eine bessere Zugänglichkeit im Rahmen der Wartung, eine
Erdüberdeckung von 1,20 m über dem Behälter nicht zu überschreiten.
3.3 SOLIDO Standard Einbehälteranlagen im MONOLITH II
Maße Einbehälteranlagen SOLIDO (Standardausführung MONOLITH II )
Bezeichnung
SOLIDO 5 E-35
1-5 EW
SOLIDO 6 E-45
2-6 EW
SOLIDO 8 E-60
2-8 EW
