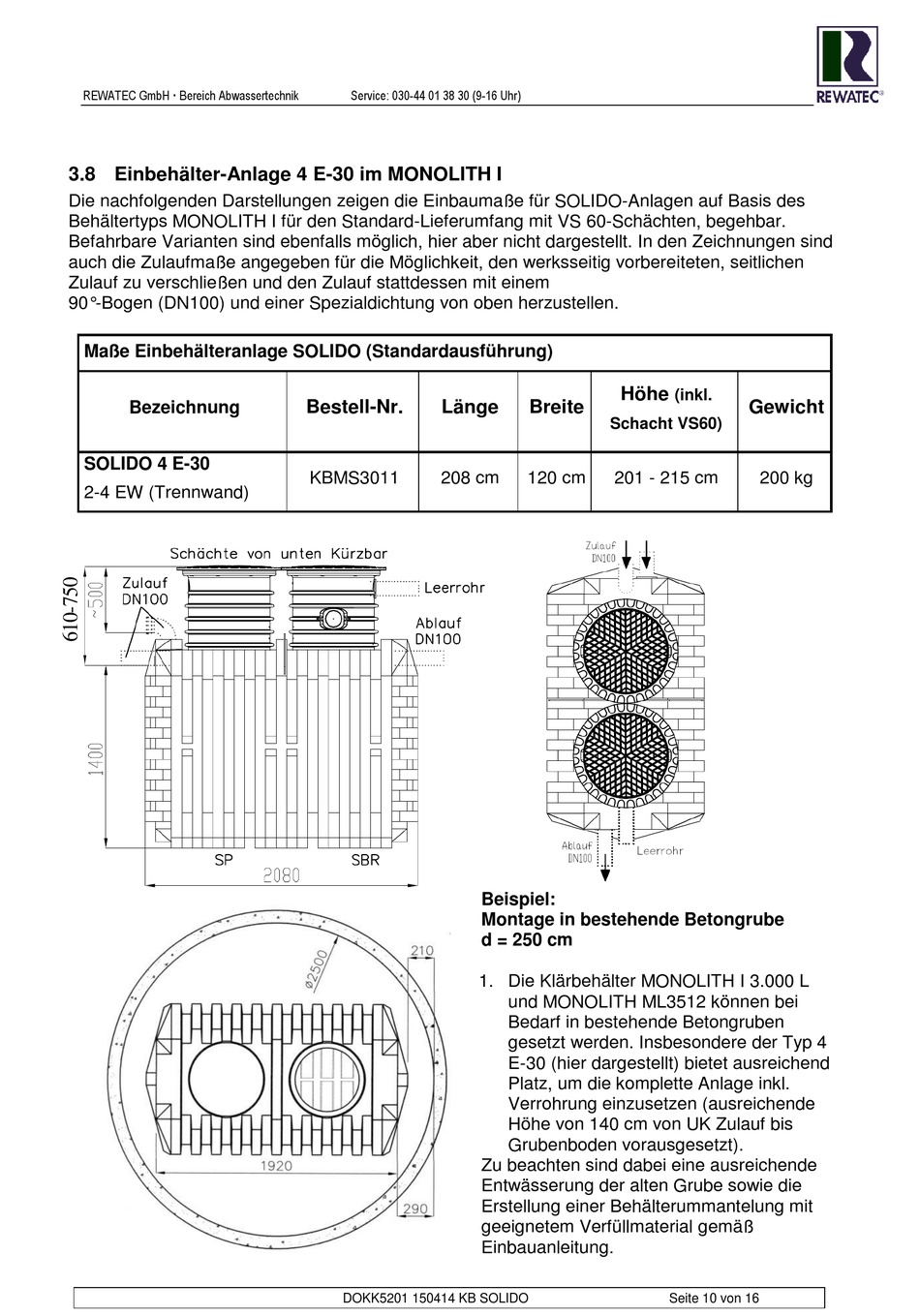

3.8 Einbehälter-Anlage 4 E-30 im MONOLITH I
Die nachfolgenden Darstellungen zeigen die Einbaumaße für SOLIDO-Anlagen auf Basis des
Behältertyps MONOLITH I für den Standard-Lieferumfang mit VS 60-Schächten, begehbar.
Befahrbare Varianten sind ebenfalls möglich, hier aber nicht dargestellt. In den Zeichnungen sind
auch die Zulaufmaße angegeben für die Möglichkeit, den werksseitig vorbereiteten, seitlichen
Zulauf zu verschließen und den Zulauf stattdessen mit einem
90°-Bogen (DN100) und einer Spezialdichtung von oben herzustellen.
Maße Einbehälteranlage SOLIDO (Standardausführung)
Bezeichnung
SOLIDO 4 E-30
2-4 EW (Trennwand)
Service: 030-44 01 38 30 (9-16 Uhr)
Bestell-Nr.
Länge
KBMS3011
208 cm
1. Die Klärbehälter MONOLITH I 3.000 L
DOKK5201 150414 KB SOLIDO
Höhe
Breite
Schacht VS60)
120 cm
201 - 215 cm
Beispiel:
Montage in bestehende Betongrube
d = 250 cm
und MONOLITH ML3512 können bei
Bedarf in bestehende Betongruben
gesetzt werden. Insbesondere der Typ 4
E-30 (hier dargestellt) bietet ausreichend
Platz, um die komplette Anlage inkl.
Verrohrung einzusetzen (ausreichende
Höhe von 140 cm von UK Zulauf bis
Grubenboden vorausgesetzt).
Zu beachten sind dabei eine ausreichende
Entwässerung der alten Grube sowie die
Erstellung einer Behälterummantelung mit
geeignetem Verfüllmaterial gemäß
Einbauanleitung.
(inkl.
Gewicht
200 kg
