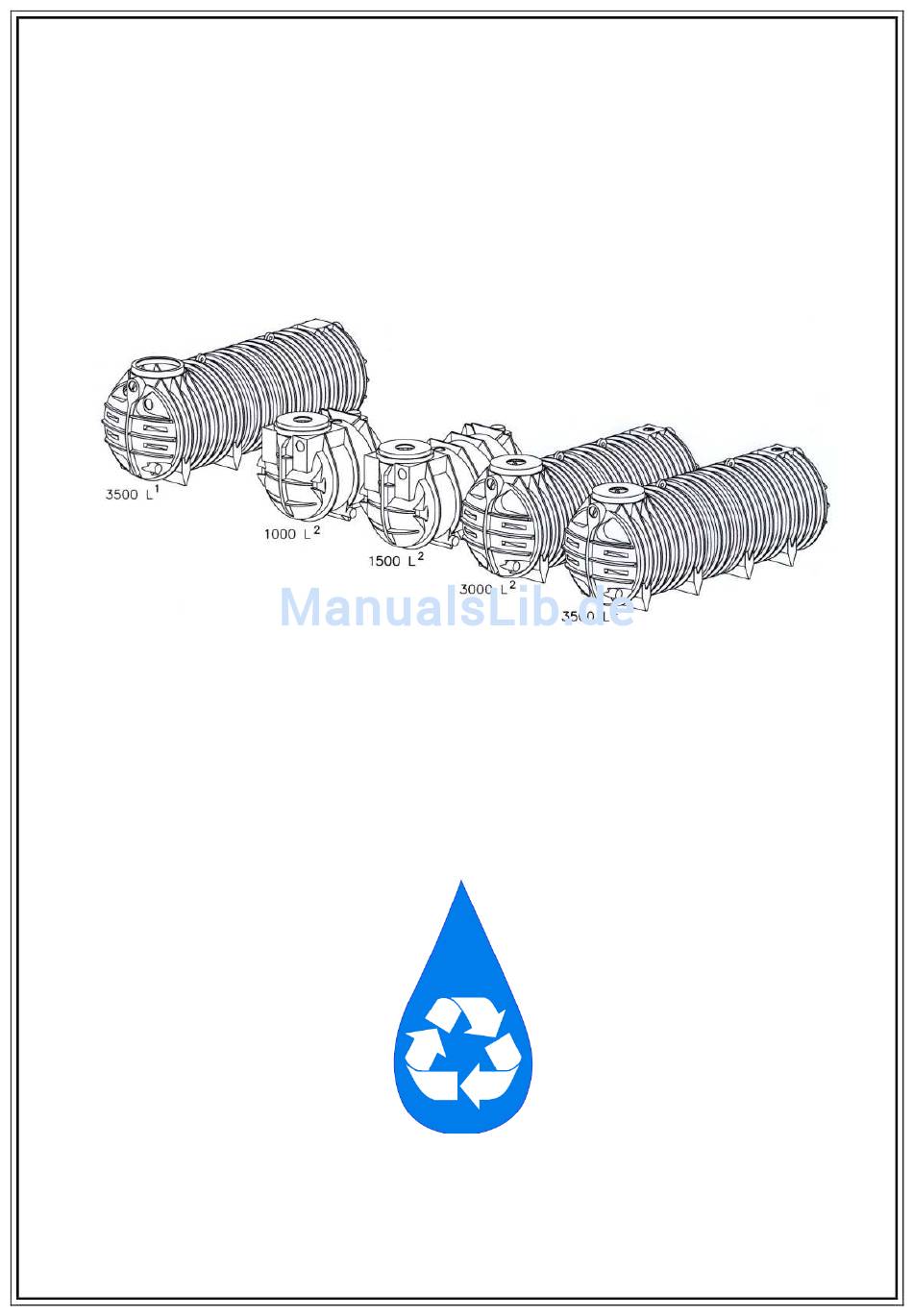

Einbau- und Montageanleitung
Unterirdische Universalspeicher ET 30, ET 35,
Sammelgruben „Tubus" 1000L, 1500L, 3000L, 3500L
Assembly and installation instructions
Underground Container ET 30, ET 35
Collecting container „Tubus" 1000L, 1500L, 3000L, 3500L
Tubus + ET30-35
DORW2058
Ausführungsbeispiele:
1
Regenwasserspeicher
2
Sammelgrube
02.03.2010
1 / 16
Werbung
Verwandte Anleitungen für Rewatec Tubus 1000L
Inhaltszusammenfassung für Rewatec Tubus 1000L
- Seite 1 Einbau- und Montageanleitung Unterirdische Universalspeicher ET 30, ET 35, Sammelgruben „Tubus“ 1000L, 1500L, 3000L, 3500L Ausführungsbeispiele: Regenwasserspeicher Sammelgrube Assembly and installation instructions Underground Container ET 30, ET 35 Collecting container „Tubus“ 1000L, 1500L, 3000L, 3500L Tubus + ET30-35 DORW2058 02.03.2010 1 / 16...
-
Seite 2: Weitere Kriterien
1. Standort 1.1 Lage zu Gebäuden Die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten, siehe Punkt 3 Bild 1. 1.2 Verkehrsverhältnisse Belastungsklasse A (z.B. Fußgänger, Radfahrer): keine besondere Ausstattung nötig Belastungsklasse B (PKW, Kleinbus, max. Achslast 2,2 To): PKW Komplett Set (Anleitung DORW2126;... -
Seite 3: Ground Conditions
2.1.2 Verfüllung außerhalb der Ummantelung Es kann Aushub (Punkt 3 Bilder 1 und 10) verwendet werden, wenn dieser stabil und sickerfähig ist. 2.1.3 Tragschicht Bei PKW, bzw. LKW befahrbaren Einbauversionen wird auf den Schotter für eine Tragschicht in den entsprechenden technischen Dokumenten eingegangen (Punkt 1.2). 2.2 Leitungen Zulaufleitungen sollten mit Gefälle zum Tank verlegt werden (>1%;... -
Seite 4: Filling Material
1.4 Hillside situation The soil of the area has to be checked for possible soil movement (DIN 1054 edition 1/2003, E DIN 4084 edition 11/2002) and if necessary to secure with a supporting structure (e.g. a wall). Further information is available at the local public authorities and building enterprises. 1.5 Further criteria Existing pipelines, pipes, vegetation as well as other specifics have to be considered, so that damages and hazards will be avoided. - Seite 5 3. Installationsanleitung / Installation manual Hinweis auf weitere Informationen in Kapitel Notes for further information in chapter Tubus + ET30-35 DORW2058 02.03.2010 5 / 16...
- Seite 6 Tubus + ET30-35 DORW2058 02.03.2010 6 / 16...
- Seite 7 Tubus + ET30-35 DORW2058 02.03.2010 7 / 16...
- Seite 8 4. Hauptabmessungen; und Lage der Standard-Anschlussöffnungen Main dimensions and position of the standard connection openings 1000 Liter Sammelgrube / Collecting container * Höhe Tankschulter / Height tank shoulder Tubus + ET30-35 DORW2058 02.03.2010 8 / 16...
- Seite 9 1500 Liter Sammelgrube / Collecting container * Höhe Tankschulter / Height tank shoulder Tubus + ET30-35 DORW2058 02.03.2010 9 / 16...
- Seite 10 3000 Liter Sammelgrube („Tubus“) / Collecting container („Tubus“) * Höhe Tankschulter / Height tank shoulder Tubus + ET30-35 DORW2058 02.03.2010 10 / 16...
- Seite 11 3500 Liter Sammelgrube („Tubus“) / Collecting container * Höhe Tankschulter / Height tank shoulder Tubus + ET30-35 DORW2058 02.03.2010 11 / 16...
- Seite 12 3500 Liter Regenwasserspeicher / Rainwater container * Höhe Tankschulter / Height tank shoulder A Zulauf DN100 / Inflow DN100 B Ablauf DN100 / Outflow DN100 C Versorgungsrohr DN100 / Service pipe DN100 Tubus + ET30-35 DORW2058 02.03.2010 12 / 16...
- Seite 13 Zubehör optional / accessories optinally Verlängerungsschächte * VS 60 und VS 20 Extension shafts * VS 60 and VS 20 - stapelbar - stackable - durch Zuschneiden kürzbar - can be shortened by cutting Verlängert netto bis 200 mm Lengthens up to max. 200 mm * Hinweis: Bei Zukauf dieses Artikels, für die Einbautiefe bitte die entsprechende Einbauanleitung beachten.
- Seite 14 Einbauanleitung beachten. * Note: When purchasing this article please refer to the appropriate installation manual for the installation depth. REWATEC GmbH März 2010 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Technical changes and rights reserved. No liability for misprints...
- Seite 15 Notizen / Notes Tubus + ET30-35 DORW2058 02.03.2010 15 / 16...
- Seite 16 Notizen / Notes Tubus + ET30-35 DORW2058 02.03.2010 16 / 16...
