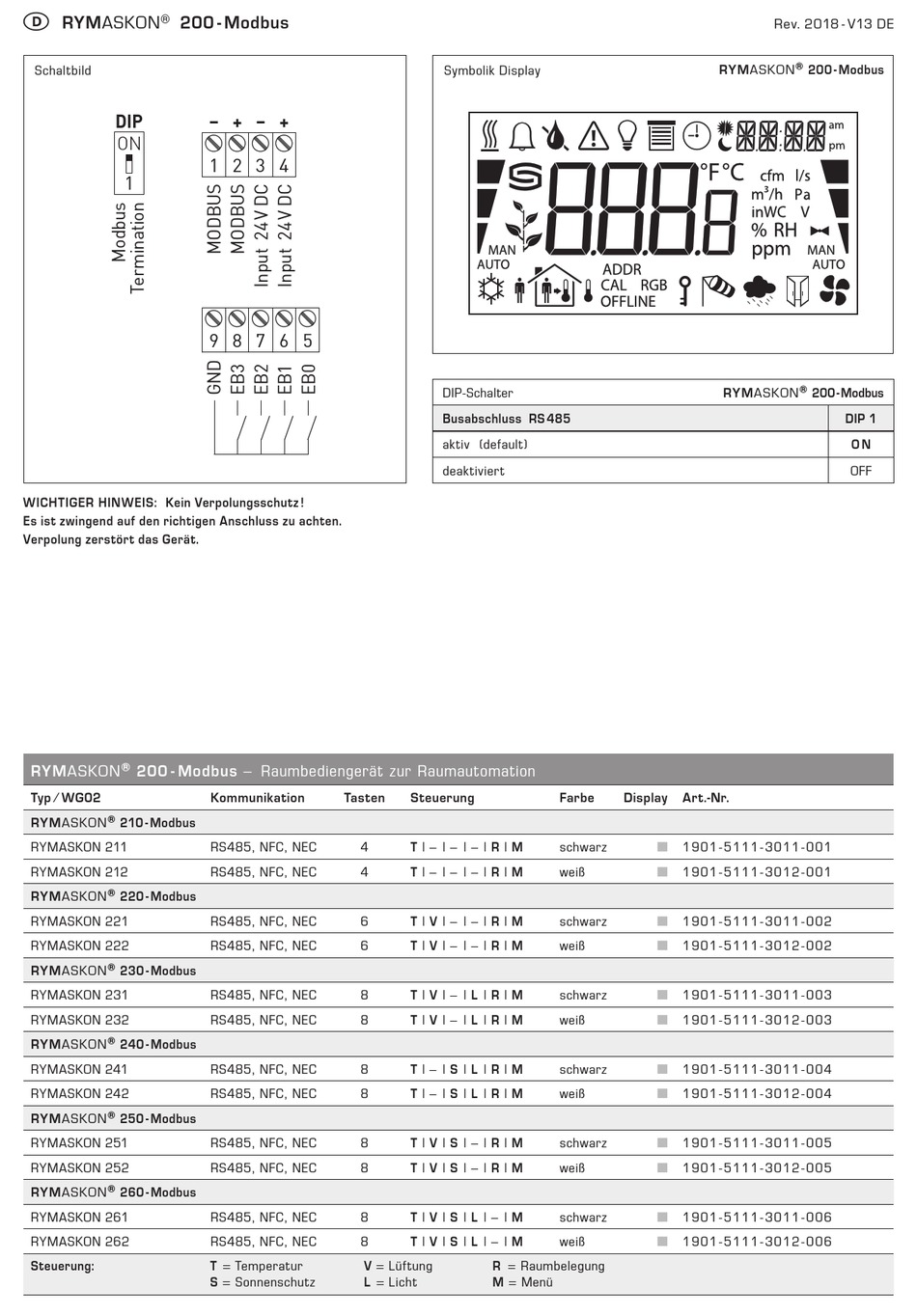

S+S REGELTECHNIK RYMASKON 210-Modbus Bedienungs- Und Montageanleitung Seite 4

D
®
RYMASKON 200 - Modbus
Schaltbild
DIP
ON
1
WICHTIGER HINWEIS: Kein Verpolungsschutz !
Es ist zwingend auf den richtigen Anschluss zu achten.
Verpolung zerstört das Gerät.
RYMASKON ® 200 - Modbus – Raumbediengerät zur Raumautomation
Typ ⁄ WG02
RYMASKON ® 210 - Modbus
RYMASKON 211
RYMASKON 212
®
RYMASKON 220 - Modbus
RYMASKON 221
RYMASKON 222
®
RYMASKON 230 - Modbus
RYMASKON 231
RYMASKON 232
®
RYMASKON 240 - Modbus
RYMASKON 241
RYMASKON 242
RYMASKON ® 250 - Modbus
RYMASKON 251
RYMASKON 252
RYMASKON ® 260 - Modbus
RYMASKON 261
RYMASKON 262
Steuerung:
RYMASKON 200
– + – +
1 2 3 4
9 8 7 6 5
Kommunikation Tasten
RS485, NFC, NEC 4
RS485, NFC, NEC 4
RS485, NFC, NEC 6
RS485, NFC, NEC 6
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
T = Temperatur V = Lüftung
S = Sonnenschutz L = Licht
Symbolik Display
DIP-Schalter
Busabschluss RS 485
aktiv (default)
deaktiviert
Steuerung Farbe
T | – | – | – | R | M schwarz
T | – | – | – | R | M weiß
T | V | – | – | R | M schwarz
T | V | – | – | R | M
weiß
T | V | – | L | R | M schwarz
T | V | – | L | R | M weiß
T | – | S | L | R | M
schwarz
T | – | S | L | R | M weiß
T | V | S | – | R | M schwarz
T | V | S | – | R | M weiß
T | V | S | L | – | M schwarz
T | V | S | L | – | M weiß
R = Raumbelegung
M = Menü
Rev. 2018 - V13 DE
®
RYMASKON
RYMASKON
Display Art.-Nr.
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 1
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 1
■ 1 9 0 1 -5 1 1 1 -3 0 1 1 - 0 0 2
■ 1 9 0 1 -5 1 1 1 -3 0 1 2 - 0 0 2
■ 1 9 0 1 -5 1 1 1 -3 0 1 1 - 0 0 3
■ 1 9 0 1 -5 1 1 1 -3 0 1 2 - 0 0 3
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 4
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 4
■ 1 9 0 1 -5 1 1 1 -3 0 1 1 - 0 0 5
■ 1 9 0 1 -5 1 1 1 -3 0 1 2 - 0 0 5
■ 1 9 0 1 -5 1 1 1 -3 0 1 1 - 0 0 6
■ 1 9 0 1 -5 1 1 1 -3 0 1 2 - 0 0 6
200 - Modbus
®
200 - Modbus
DIP 1
O N
OFF
