F
®

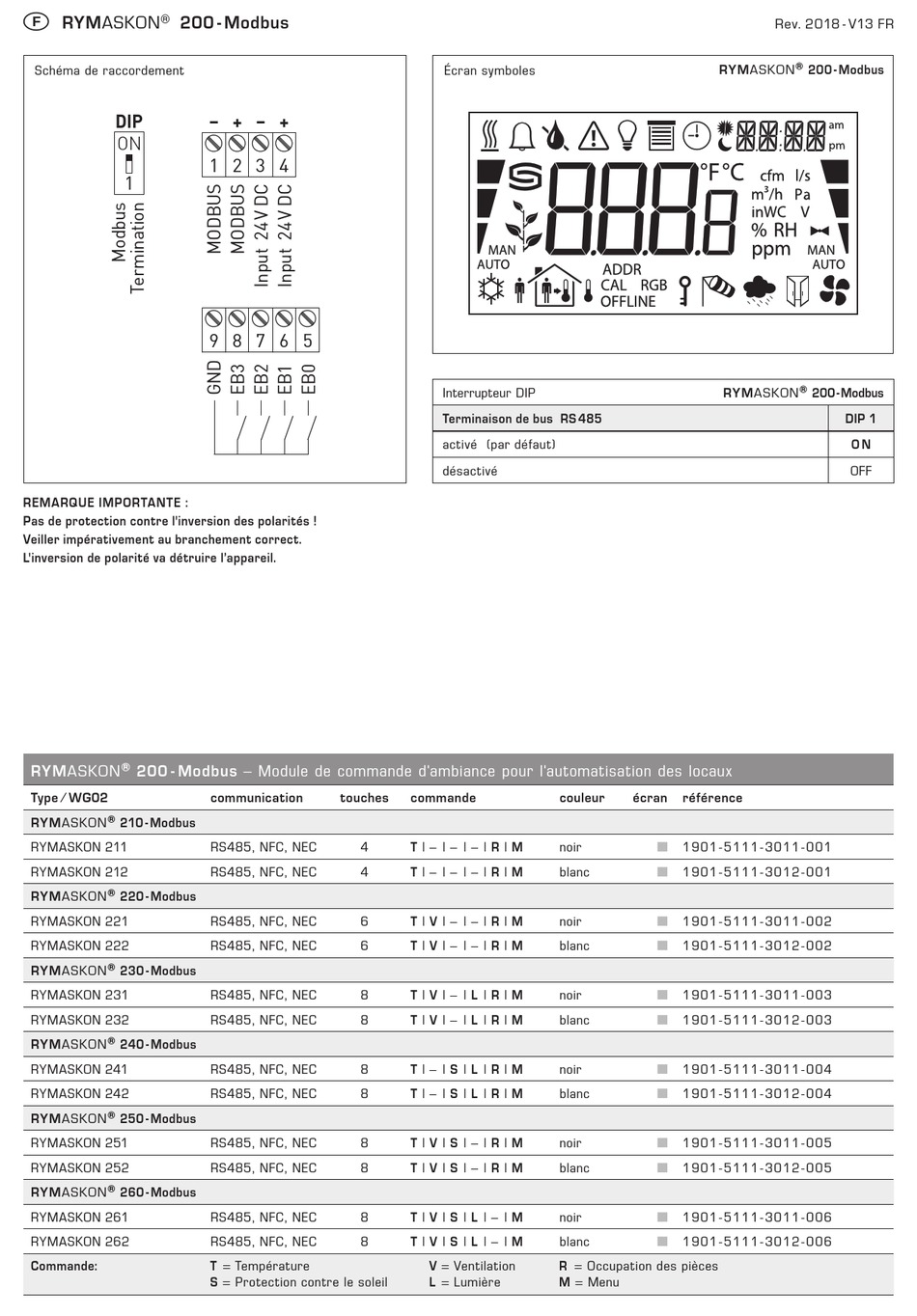

RYMASKON 200 - Modbus
Schéma de raccordement
DIP
ON
1
REMARQUE IMPORTANTE :
Pas de protection contre l'inversion des polarités !
Veiller impérativement au branchement correct.
L'inversion de polarité va détruire l'appareil.
RYMASKON ® 200 - Modbus – Module de commande d'ambiance pour l'automatisation des locaux
Type ⁄ WG02
RYMASKON ® 210 - Modbus
RYMASKON 211
RYMASKON 212
®
RYMASKON 220 - Modbus
RYMASKON 221
RYMASKON 222
®
RYMASKON 230 - Modbus
RYMASKON 231
RYMASKON 232
®
RYMASKON 240 - Modbus
RYMASKON 241
RYMASKON 242
RYMASKON ® 250 - Modbus
RYMASKON 251
RYMASKON 252
RYMASKON ® 260 - Modbus
RYMASKON 261
RYMASKON 262
Commande:
RYMASKON 200
– + – +
1 2 3 4
9 8 7 6 5
communication touches
RS485, NFC, NEC 4
RS485, NFC, NEC 4
RS485, NFC, NEC 6
RS485, NFC, NEC 6
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
T = Température
S = Protection contre le soleil
Écran symboles
Interrupteur DIP
Terminaison de bus RS 485
activé (par défaut)
désactivé
commande couleur
T | – | – | – | R | M noir
T | – | – | – | R | M blanc
T | V | – | – | R | M noir
T | V | – | – | R | M
blanc
T | V | – | L | R | M noir
T | V | – | L | R | M blanc
T | – | S | L | R | M
noir
T | – | S | L | R | M blanc
T | V | S | – | R | M noir
T | V | S | – | R | M blanc
T | V | S | L | – | M noir
T | V | S | L | – | M blanc
V = Ventilation R = Occupation des pièces
L = Lumière M = Menu
Rev. 2018 - V13 FR
®
RYMASKON
®
RYMASKON
écran référence
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 1
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 1
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 2
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 2
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 3
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 3
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 4
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 4
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 5
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 5
■ 1 9 0 1 -5 1 1 1 - 3 0 1 1 - 0 0 6
■ 1 9 0 1 -5 1 1 1 - 3 0 1 2 - 0 0 6
200 - Modbus
200 - Modbus
DIP 1
O N
OFF
