VORSICHTSMASSNAHMEN
Vor der Installation der Straßenplatine, sollten Sie folgende Punkte überprüfen:
• Die Straßenplatine nicht direktem Sonnenlicht, Regen oder starker Feuchtigkeit aussetzen. Ein
geschlossener Vorraum oder ein überdachter Ort sind vorzuziehen.
• Nicht in der Nähe von chemischen Produkten, Ammoniak oder Quellen von Giftgasen installieren.
• Die empfohlene Installationshöhe beträgt 160cm vom Boden aus.

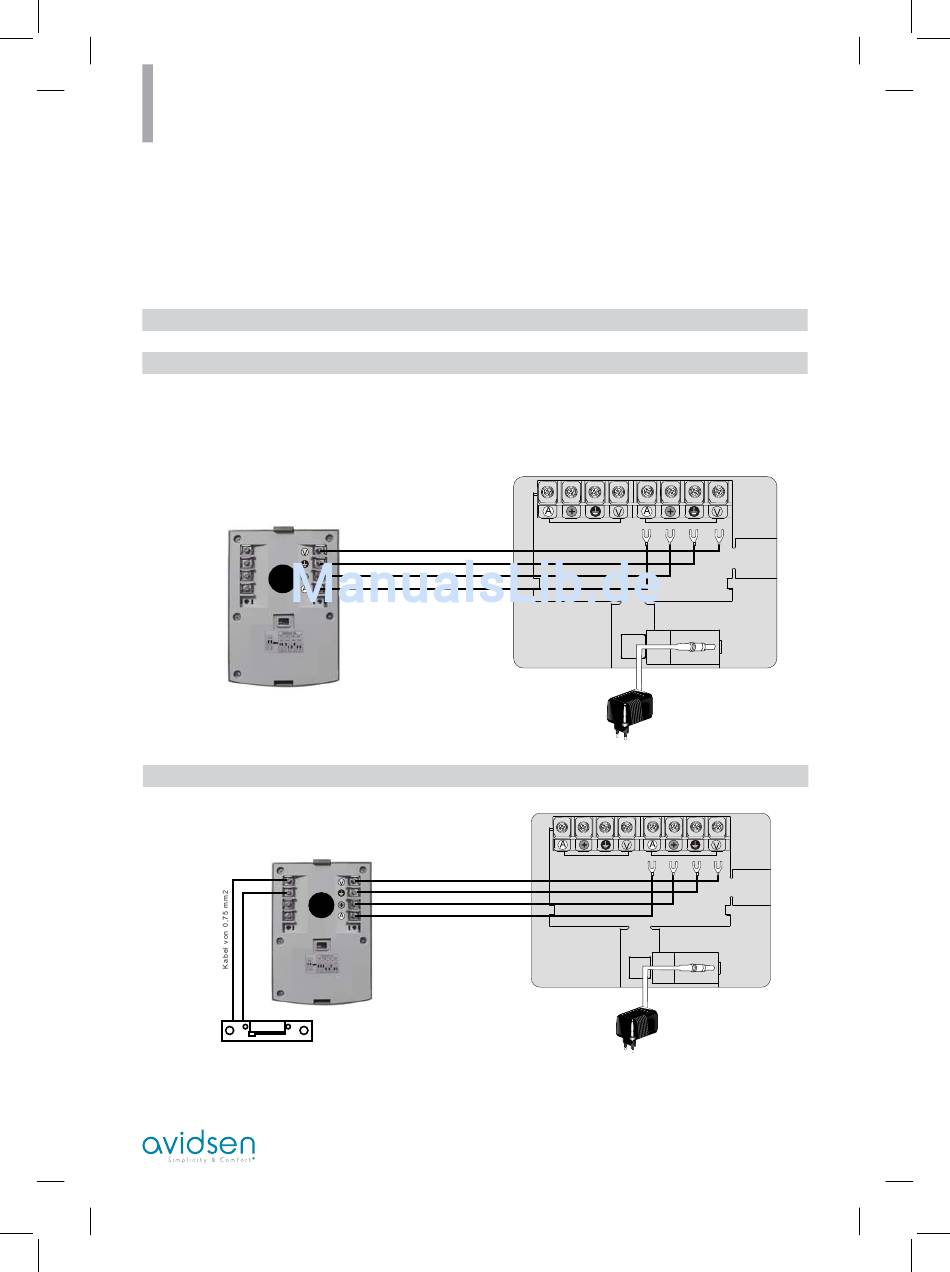

3 - ELEKTRISCHE ANSCHLÜSSE
3.1 - OHNE ELEKTRISCHEN TÜRÖFFNER – OHNE PFORTENMECHANISMUS
Diese Straßenplatine ist mit allen Avidsen Monitoren der Serie Nordström kompatibel. Es ist nicht möglich
die Straßenplatine mit Referenzen aus einer anderen Serie oder mit Türsprechanlagen von einer
anderen Marke zu verbinden.
+
-
3.2 - MIT ELEKTRISCHEM TÜRÖFFNER
Elektrischer Türöffner oder elektrisches Schloss 12V~ (von 500mA bis 1A)
Als Option
JAUNE
GELB
NOIR
SCHWARZ
A
ROUGE
ROT
BLANC WEISS
Kabel mit 4 Drähten
GELB
+
SCHWARZ
-
A
ROT
WEISS
Kabel mit 4 Drähten
2 1
GELB
SCHWARZ
ROT
WEISS
Adapter
DC 15V
2 1
GELB
SCHWARZ
ROT
WEISS
Adapter
DC 15V
