Strom
Strom
–20...20 mA
0...20 mA
4...20 mA
1 2
1 2
Spannung
Spannung
–75...75 mV
–20...20 mV
1 2
1 2
Brücke gesteckt

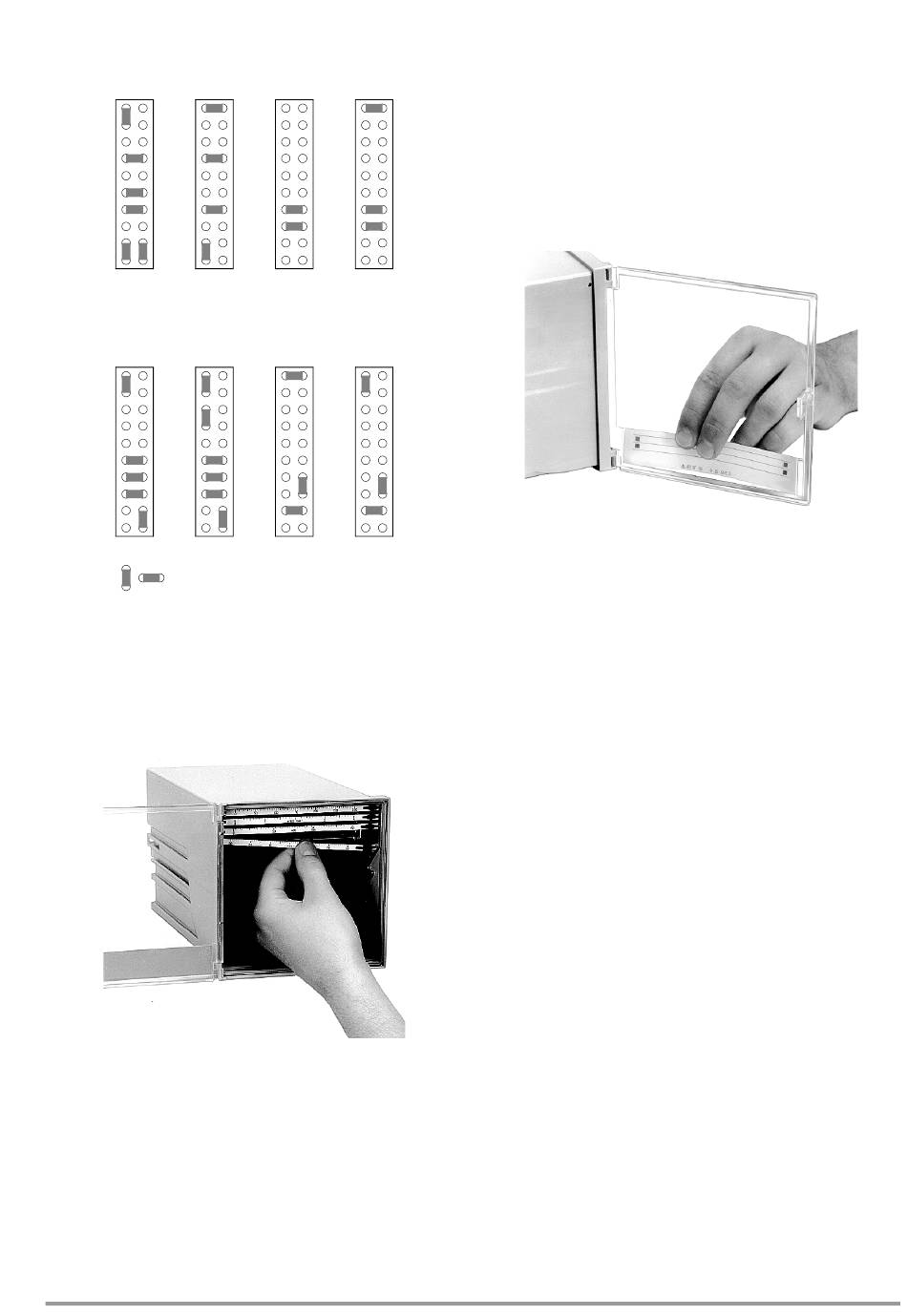

Bild 17 Anordnung der Steckbrücken in Abhängigkeit von Messart und
Nennmessbereich
3.2 Skalen auswechseln
Bild 18 Skalen auswechseln
1. Faserschreibeinsätze herausziehen.
2. Skalenschrauben links lösen.
3. Skalen nach rechts schieben und aus Eingriff von Skalen-
schraube herausnehmen.
4. Skalen nach links herausnehmen.
5. Skalen in umgekehrter Reihenfolge einbauen.
6. Faserschreibeinsätze einsetzen.
GMC-I Messtechnik GmbH
Thermoelement
Typ B,R
Typ E,J, K
S,T
L,N, U
1 2
1 2
Pt 100
Pt 100
–50...150 °C
–50...500 °C
1 2
1 2
(siehe Bild 18)
7. Messsystem Null mit Skalenanfang überprüfen.
a. Schreibtisch herausnehmen..
b. <↵> betätigen. „SYS" wird angezeigt.
Die Messsysteme laufen auf elektrisch Null.
c. Skale auf Zeiger ausrichten und Skalenschraube
festziehen.
d. Schreibtisch einsetzen.
3.3 Messstellenbezeichnungsschild auswechseln
(siehe Bild 19)
Bild 19 Messstellenbezeichnungsschild auswechseln
• Das biegsame Messstellenbezeichnungsschild aus der Halte-
rung herausziehen und ein neues Messstellenbezeichnungs-
schild einsetzen.
9
