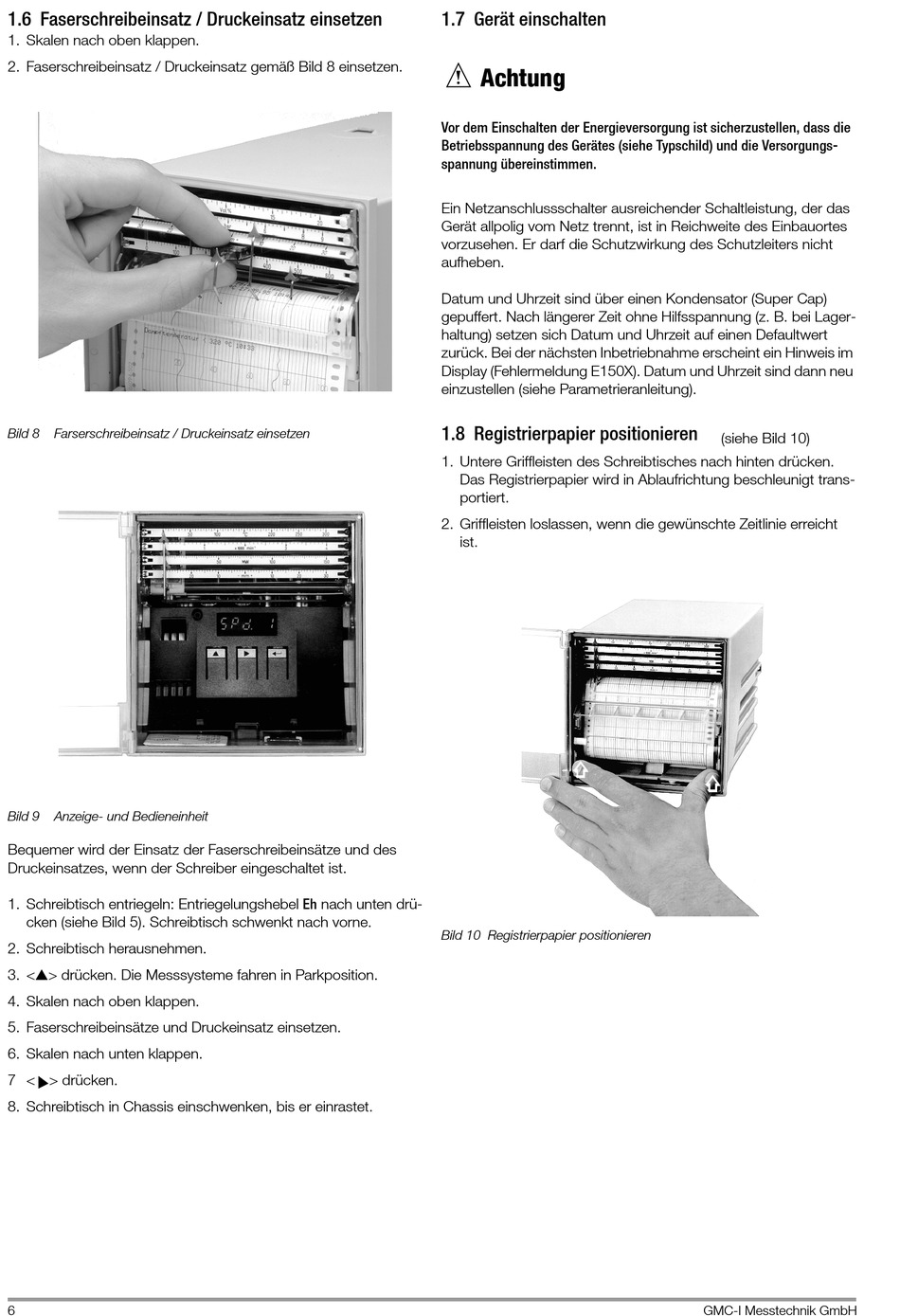

1.6 Faserschreibeinsatz / Druckeinsatz einsetzen
1. Skalen nach oben klappen.
2. Faserschreibeinsatz / Druckeinsatz gemäß Bild 8 einsetzen.
Bild 8
Farserschreibeinsatz / Druckeinsatz einsetzen
Bild 9
Anzeige- und Bedieneinheit
Bequemer wird der Einsatz der Faserschreibeinsätze und des
Druckeinsatzes, wenn der Schreiber eingeschaltet ist.
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drü-
cken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
2. Schreibtisch herausnehmen.
3. <s> drücken. Die Messsysteme fahren in Parkposition.
4. Skalen nach oben klappen.
5. Faserschreibeinsätze und Druckeinsatz einsetzen.
6. Skalen nach unten klappen.
7 < > drücken.
8. Schreibtisch in Chassis einschwenken, bis er einrastet.
6
1.7 Gerät einschalten
Achtung
Vor dem Einschalten der Energieversorgung ist sicherzustellen, dass die
Betriebsspannung des Gerätes (siehe Typschild) und die Versorgungs-
spannung übereinstimmen.
Ein Netzanschlussschalter ausreichender Schaltleistung, der das
Gerät allpolig vom Netz trennt, ist in Reichweite des Einbauortes
vorzusehen. Er darf die Schutzwirkung des Schutzleiters nicht
aufheben.
Datum und Uhrzeit sind über einen Kondensator (Super Cap)
gepuffert. Nach längerer Zeit ohne Hilfsspannung (z. B. bei Lager-
haltung) setzen sich Datum und Uhrzeit auf einen Defaultwert
zurück. Bei der nächsten Inbetriebnahme erscheint ein Hinweis im
Display (Fehlermeldung E150X). Datum und Uhrzeit sind dann neu
einzustellen (siehe Parametrieranleitung).
1.8 Registrierpapier positionieren
1. Untere Griffleisten des Schreibtisches nach hinten drücken.
Das Registrierpapier wird in Ablaufrichtung beschleunigt trans-
portiert.
2. Griffleisten loslassen, wenn die gewünschte Zeitlinie erreicht
ist.
Bild 10 Registrierpapier positionieren
