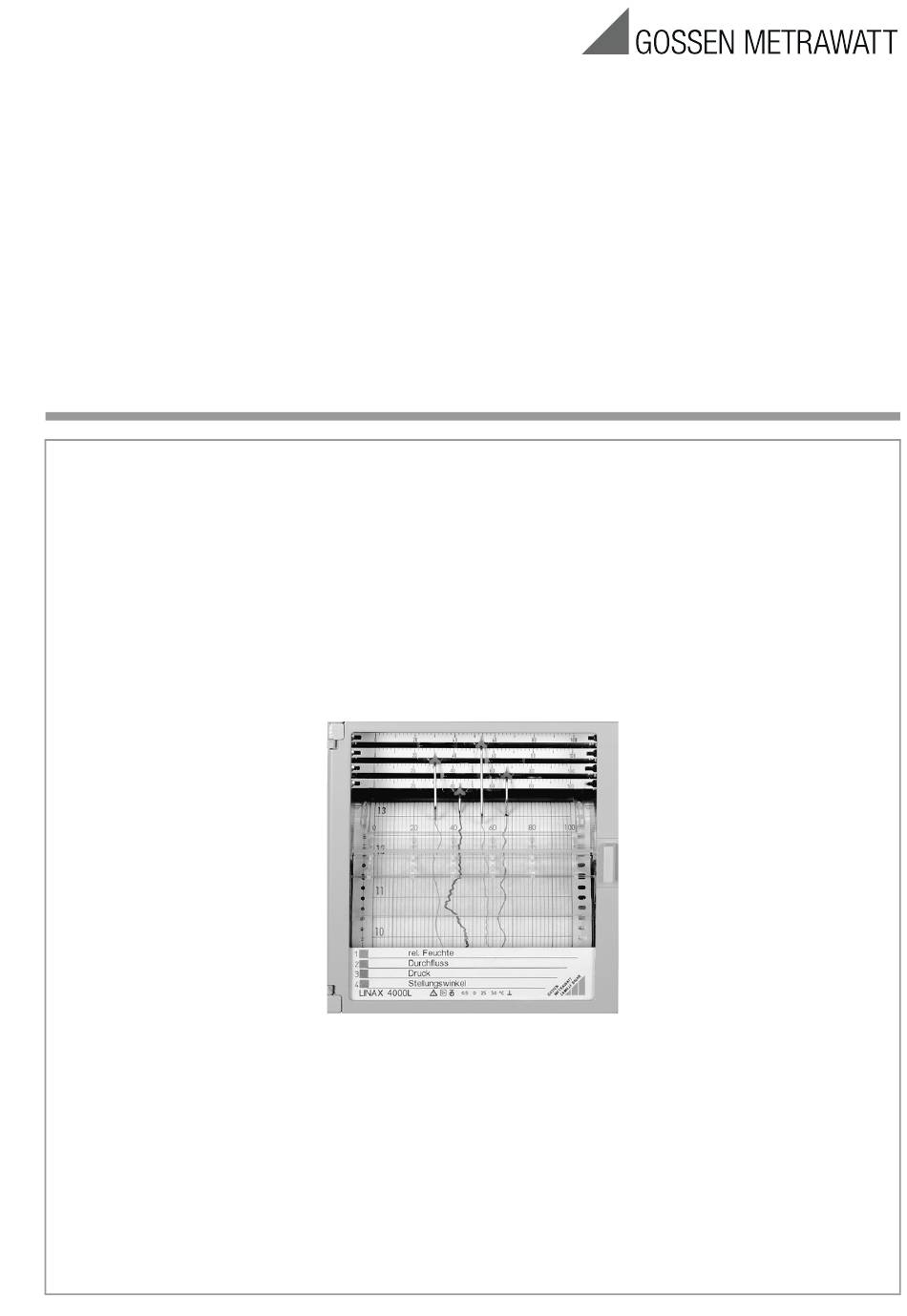

Bedienungsanleitung
LINAX 4000L
3-349-419-01
Linienschreiber
2/8.18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gossen MetraWatt LINAX 4000L

Inhaltszusammenfassung für Gossen MetraWatt LINAX 4000L

  • Seite 1 Bedienungsanleitung LINAX 4000L 3-349-419-01 Linienschreiber 2/8.18...

  • Seite 2: Inhaltsverzeichnis

    1.3 Montieren ........3 LINAX 4000L setzt voraus, dass er sachgemäß transportiert 1.4 Anschließen .

  • Seite 3: Installieren Und Inbetriebnehmen

    1 Installieren und Inbetriebnehmen 1.1 Lieferumfang (siehe Bild 1) 1.3 Montieren (siehe Bild 2 und Bild 3) Mit dem Linienschreiber LINAX 4000L werden mitgeliefert: Einbau in Schalttafeln – 1 Bedienungsanleitung – 2 Befestigungselemente Be 1. Gerät von vorne in Schalttafel einsetzen.

  • Seite 4: Anschließen

    1.4 Anschließen (siehe Bild 4) Achtung Das Gerät darf nur im eingebauten Zustand betrieben werden. Die Verbindung zwischen dem Schutzleiteranschluss und einem Schutz- leiter muss vor allen anderen Verbindungen hergestellt werden. Ein Netzanschlussschalter ausreichender Schaltleistung, der das Gerät allpolig vom Netz trennt, ist in Reichweite des Einbauortes vorzusehen. Das Gerät kann Gefahr bringend werden, wenn der Schutzleiter innerhalb Er darf die Schutzwirkung des Schutzleiters nicht aufheben.

  • Seite 5: Registrierpapier Einlegen

    1.5 Registrierpapier einlegen 1.5.1 Schreibtisch für Rollstreifen (siehe Bild 5 und Bild 6) 1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drü- cken (siehe Bild 5). Schreibtisch schwenkt nach vorne. Schreibtisch herausnehmen. 2. Papierandruckklappe Pa aufklappen. 3. Schreibrolle in die Papiervorratsmulde Pm einlegen. 4.

  • Seite 6: Faserschreibeinsatz Einsetzen

    2 Bedienen 1.6 Faserschreibeinsatz einsetzen 1. Skalen nach oben klappen. 2. Faserschreibeinsatz gemäß Bild 8 einsetzen. 2.1 Registrierpapier entnehmen (siehe Bild 10) Bild 10 Registrierpapier entnehmen Zur Papierentnahme kann der Schreibtisch im Gerät verbleiben. Bild 8 Farserschreibeinsatz / Druckeinsatz einsetzen Schreibtisch für Rollstreifen 1.7 Gerät einschalten 1.

  • Seite 7: Papiervorschub Umschalten

    0 % auf 100 % den Weg von 10 % bis 90 % Skalenlänge zu durchfahren. Das Einstellverhalten des LINAX 4000L ist linear. Mit der Wahl der Einstellzeit wird die Drehzahl des Systemmotors verändert. 1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drücken (siehe Bild 5).

  • Seite 8: Umrüsten

    3 Umrüsten 7. Schreibtisch einsetzen. 3.2 Nullpunkt einstellen und Endwert abgleichen 3.1 Messbereiche ändern (siehe Bild 16) Für die Kanäle violett und blau sind je 2 Potenziometer (links Standard-Ausführung unten) in der Anzeige- und Bedieneinheit zugänglich. Der Schreiber wird mit 2 Messbereich-Einstellungen geliefert Für die Kanäle rot und grün sind je 2 Potenziometer (rechts unten) 1.

  • Seite 9: Skalen Auswechseln

    4 Instandhalten 3.3 Skalen auswechseln (siehe Bild 17) 4.1 Sicherung erneuern (siehe Bild 19) Bild 17 Skalen auswechseln 1. Faserschreibeinsätze herausziehen. 2. Skalenschrauben links lösen. 3. Skalen nach rechts schieben und aus Eingriff von Skalen- Bild 19 Sicherung erneuern schraube herausnehmen. 4.

  • Seite 10: Technische Daten

    5 Technische Daten Messteil Energieversorgung 95 V, -10 % ...240 V, +10 % UC Messabweichung: 24 V, -25 % ... 85 V, +10 % UC Klasse 0,5 nach IEC 484 Frequenzbereich: 47,5...63 Hz Tote Zone: Leistungsaufnahme: bei max. Bestückung ca. 20 W / 25 VA 0,25 % vom Messumfang Einstellzeit (je Messkanal wählbar) Allgemeine und sicherheitstechnische Daten...
  • Seite 11 Zulässige Störspannungen Gebrauchslage seitlich (-30...0...+30), Neigung nach hinten 20, nach vorn 20 Montageabstand Zulässige horizontal oder vertikal 0 mm, Gehäusetür muss sich um Störwechselspannung 100° öffnen lassen ≤0,3 × Messspanne Serienstörspannung Gewicht ca. 3 kg Spitze-Spitze max. 3 V Gegentaktunterdrük- 75 dB Zugrundeliegende Standards kung...

  • Seite 12: Verpacken

    6 Verpacken 8 Reparatur- und Ersatzteilservice Kalibrierzentrum* Für den Transport sind die Faserschreibeinsätze auszubauen. und Mietgeräteservice Ist die Originalverpackung nicht mehr vorhanden, ist das Gerät in Luftpolsterfolie oder Wellpappe einzuschlagen und in einer genü- Bitte wenden Sie sich im Bedarfsfall an: gend großen, mit stoßdämpfendem Material (Schaumstoff o.
