2 Bedienen

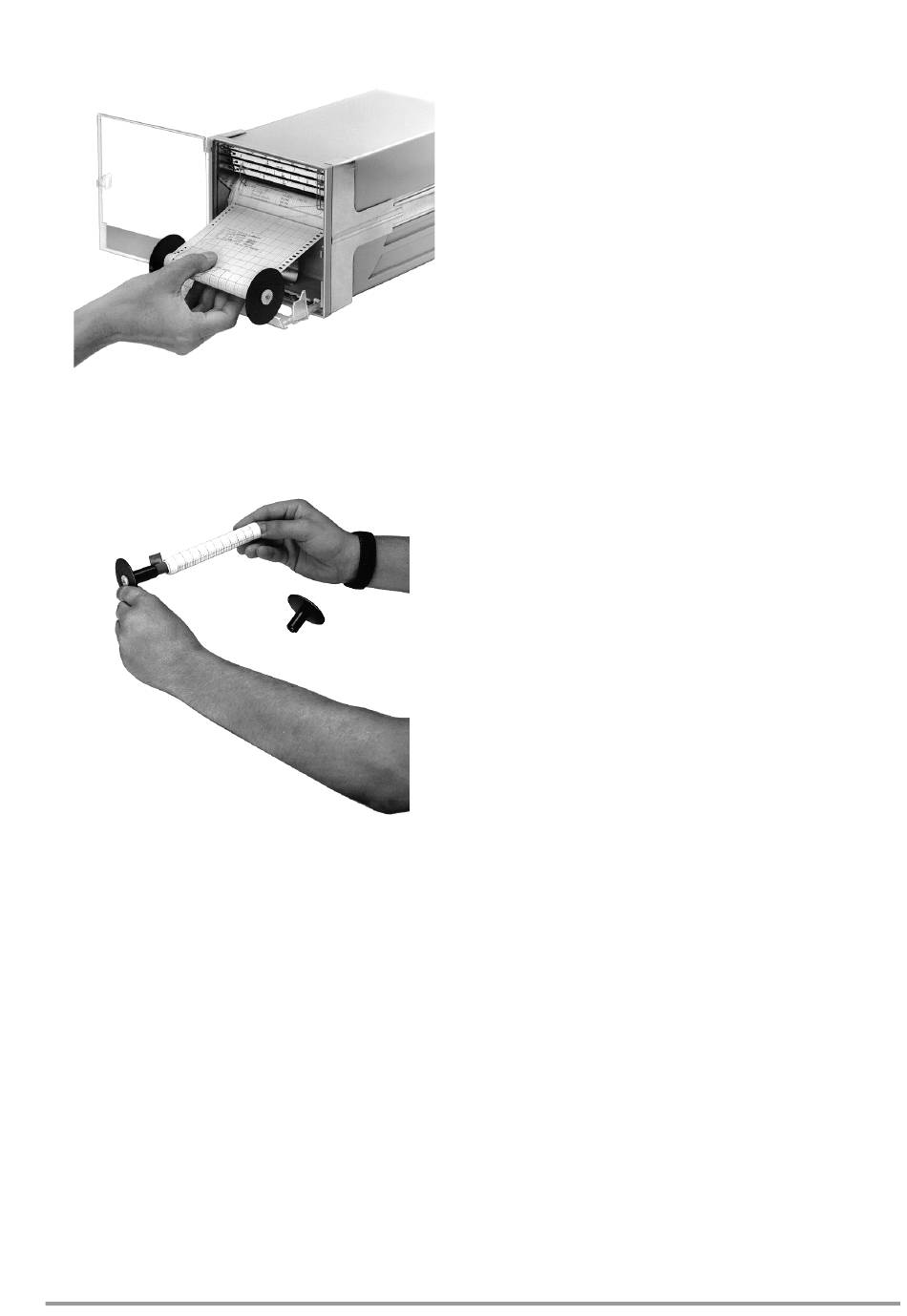

Bild 11 Registrierpapier entnehmen
2.2 Registrierpapier von Aufwickelrolle abziehen
(siehe Bild 12)
Bild 12 Registrierpapier von Aufwickelrolle abziehen
2.3 Papiervorschub umschalten
Ist der Schreiber mit der Option „Grenzwertüberwachung und
Binäreingänge" ausgeführt, sind zwei Vorschübe extern umschalt-
bar. Im Parametriermodus werden die gewünschten Werte für
Vorschub 1 und Vorschub 2 ausgewählt (siehe Parametrieranlei-
tung 14083).
Vorschub 1 ist nach Einschalten des Gerätes aktiv.
Durch Anlegen einer Spannung von 24 V DC zwischen den
Klemmen 901 (–) und 922 (+) wird Vorschub 2 aktiv.
GMC-I Messtechnik GmbH
2.1 Registrierpapier entnehmen
Zur Papierentnahme kann der Schreibtisch im Gerät verbleiben.
Schreibtisch für Rollstreifen
1. Papierführungsklappe nach unten aufklappen.
2. Aufwickelrolle herausnehmen.
3. Papier ggf. an Abreißkante abtrennen.
Schreibtisch für Faltstreifen
1. Papierführungsklappe nach unten aufklappen.
2. Registrierpapier herausnehmen.
3. Papier ggf. an Faltstelle abtrennen.
Hinweis
Zwei Faltlagen des Papiers müssen im Ablagefach aufliegen.
1. Flansch ohne Antriebs-Ritzel um 45° drehen und von Aufwi-
ckelrolle abziehen.
2. Papier wie im Bild 12 gezeigt anfassen und von der Achse
abziehen.
3. Rechten Flansch wieder auf Aufwickelrolle aufsetzen und
durch Drehen um 45° sichern.
4. Aufwickelrolle in den Schreibtisch einsetzen.
Das Antriebs-Ritzel muss auf der rechten Seite sein.
5. Papierführungsklappe schließen.
2.4 Standby-Funktion
Ist der Schreiber mit der Option „Grenzwertüberwachung und
Binäreingänge" ausgeführt, kann der Schreiber in den Standby
geschaltet werden. Dazu ist eine Spannung von 24 V DC zwi-
schen den Klemmen 901 (–) und 912 (+) anzulegen.
Im Standby ist der Vorschub abgeschaltet oder beträgt 1 mm/h
(je nach Parametrierung). Die Messsysteme stehen am Skalenan-
fang. Die Messwertverarbeitung und Grenzwertüberwachung ist
aktiv. Durch Grenzwertverletzung oder bei Abschalten der ange-
legten Spannung wird der Standby aufgehoben. Der Schreiber
nimmt den Registrierbetrieb auf.
(siehe Bild 11)
