3 Umrüsten
3.1 Messbereiche ändern
Standard-Ausführung
Der Schreiber wird bei der Ausführung „Messbereich Standard"
an die Messaufgabe mittels Tasten der Anzeige- und Bedienein-
heit oder über die RS 485-Schnittstelle angepasst. Siehe Parame-
trieranleitung.
Universal-Ausführung
Der Schreiber wird bei der Ausführung „Messbereich Universal"
an die Messaufgabe mittels Tasten der Anzeige- und Bedienein-
heit oder über die RS 485-Schnittstelle angepasst. Siehe Parame-
trieranleitung.
Zusätzlich ist eine Hardwareanpassung mittels Steckbrücken auf
der Kanalkarte notwendig.
3.1.1 Hardwareanpassung mittels Steckbrücken
(siehe Bild 13 bis )
Ah
Arretierschraube
Bild 13
Dk Displaykarte
Ck CPU-Karte
Kk Kanalkarte
Ck

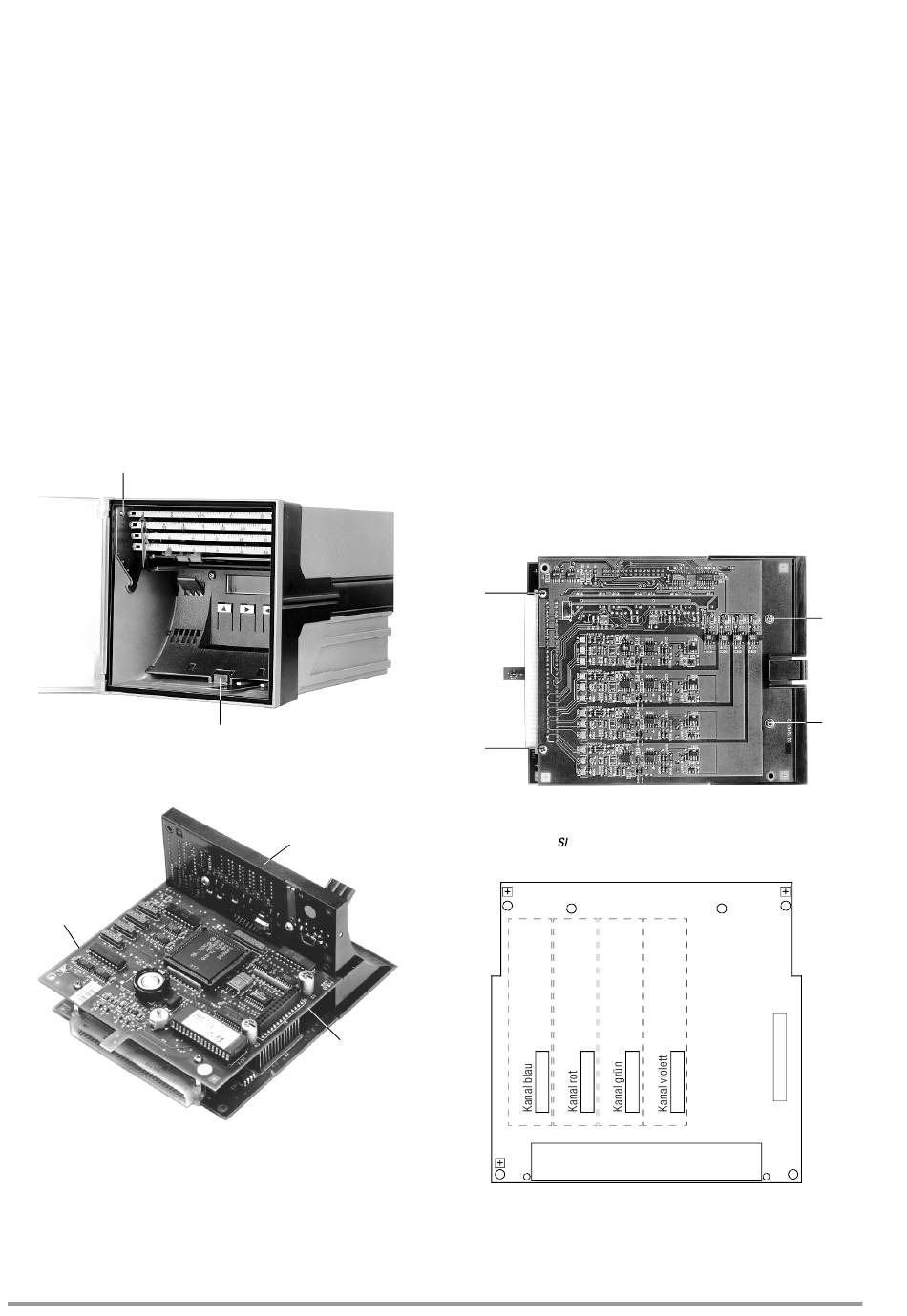

Bild 14 Elektronikeinheit ausgebaut (Ansicht von hinten)
Elektronikeinheit ausbauen
1. Arretierschraube As lösen (siehe Bild 13) und Messsystemträ-
ger ca. 2 cm vorziehen.
2. Verriegelungshebel Vh anheben (siehe Bild 13) und gleichzeitig
Baugruppe vorziehen.
8
Vh
Verriegelunghebel
Dk
Kk
3. Stecker zu den Messsystemen (max. 1 ... 4) und Stecker für
Druckerkanal abziehen.
4. Elektronikeinheit ausbauen (siehe Bild 14).
Kanalkarte (untere Leiterplatte) ausbauen
1. 4 Schrauben Sl lösen (siehe Bild 15).
2. Auf der Bestückungsseite der Kanalkarte die Steckbrücken
kanalspezifisch anordnen. Bild 16 zeigt die Position der Steck-
brückenfelder, die den Kanälen (X3 ... X6) zugeordnet sind.
3. Steckbrücken entsprechend gewünschter Messart und
gewünschtem Nennmessbereich anordnen (siehe Bild 17).
4. Kanalkarte Kk mit den 4 Schrauben Sl befestigen (siehe
Bild 15).
5. Steckverbindung zu den Messsystemen wieder herstellen.
6. Elektronikeinheit in den Schreiber einsetzen.
– Verriegelungshebel Vh sicher einrasten.
7. Messsystemträger ins Gehäuse einschieben und Arretier-
schraube As festdrehen (siehe Bild 13).
8. Energieversorgung einschalten und Parametrierung der
gewünschten Messbereiche vornehmen (siehe Parametrieran-
leitung 14083).
Sl
Sl
Bild 15 Schrauben
der Kanalkarte lösen (Ansicht von unten)
ANALOG-UNIVERSAL
X3
X4
1 2
1 2
Bild 16 Anordnung der Steckbrückenfelder
X5
X6
X2
1 2
1 2
X1
