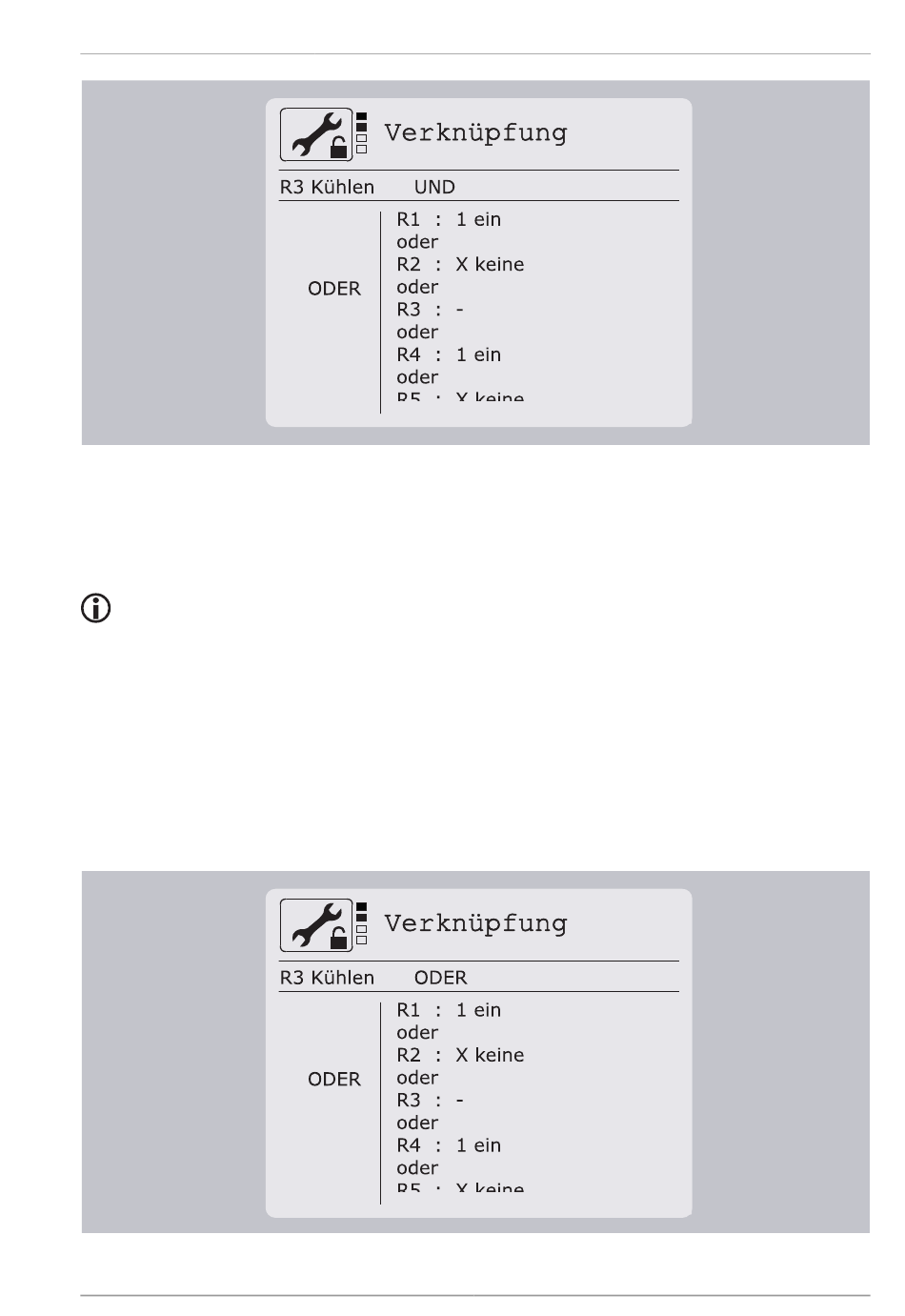

Multifunktionsregler (MFR) einstellen
Das würde bedeuten, dass MFR mit Ausgang R3 nur dann aktiv ist, wenn:
• Die Einschaltbedingungen dafür erfüllt sind UND
• R1 an ist (1) ODER R4 an ist (1).
Der eigene Ausgang (hier R3) ist nicht editierbar.
Bei der Oder-Verknüpfung entfällt die Auswahl „0".
Unter dem Menüpunkt Grundeinstellung/MFR/Verknüpfung ist der Wert „1xx1xxxxxxx"
angezeigt. Zuordnung:
R1
R2
R3
R4
R5
R6
R7
R0
HE1
HE2
HE3
1
x
x
1
x
x
x
x
x
x
x
Beispiel mit ODER-ODER Logik für MFR R3:
