Multifunktionsregler (MFR) einstellen

5.18 Pumpensteuerung einstellen

Sie können Hocheffizienz-Pumpen (HE-Pumpen) anschließen. Für diese können Sie
folgende Steuerungsarten einstellen:
• Analogsteuerung
• nicht invertierte PWM-Steuerung
• invertierte PWM-Steuerung.
Für die HE-Pumpen gilt:
Die Schaltausgänge R1 bis R4 schalten nur die Versorgung der Pumpe. Sie sind
nicht drehzahlgesteuert. Ihre Mindest-Einschaltzeit beträgt 5 Sekunden.
Um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren sollten diese
vorzugsweise direkt an die 230V Versorgung angeschlossen werden.

HE-Pumpen mit Analogsignal steuern

Bei der Pumpensteuerung mit Analogsignal gibt der Regler ein 0–10 V-Analogsignal an
den Klemmen HE1 und HE2 aus.
Definitionen zur Ausgangsspannung (U):
• Pumpe aus: 0,5 V < U < 1,0 V
• Drehzahlregelung: lineare Kennlinie 3 V < U < 10 V (bei minimaler Pumpenleistung von
30 %)

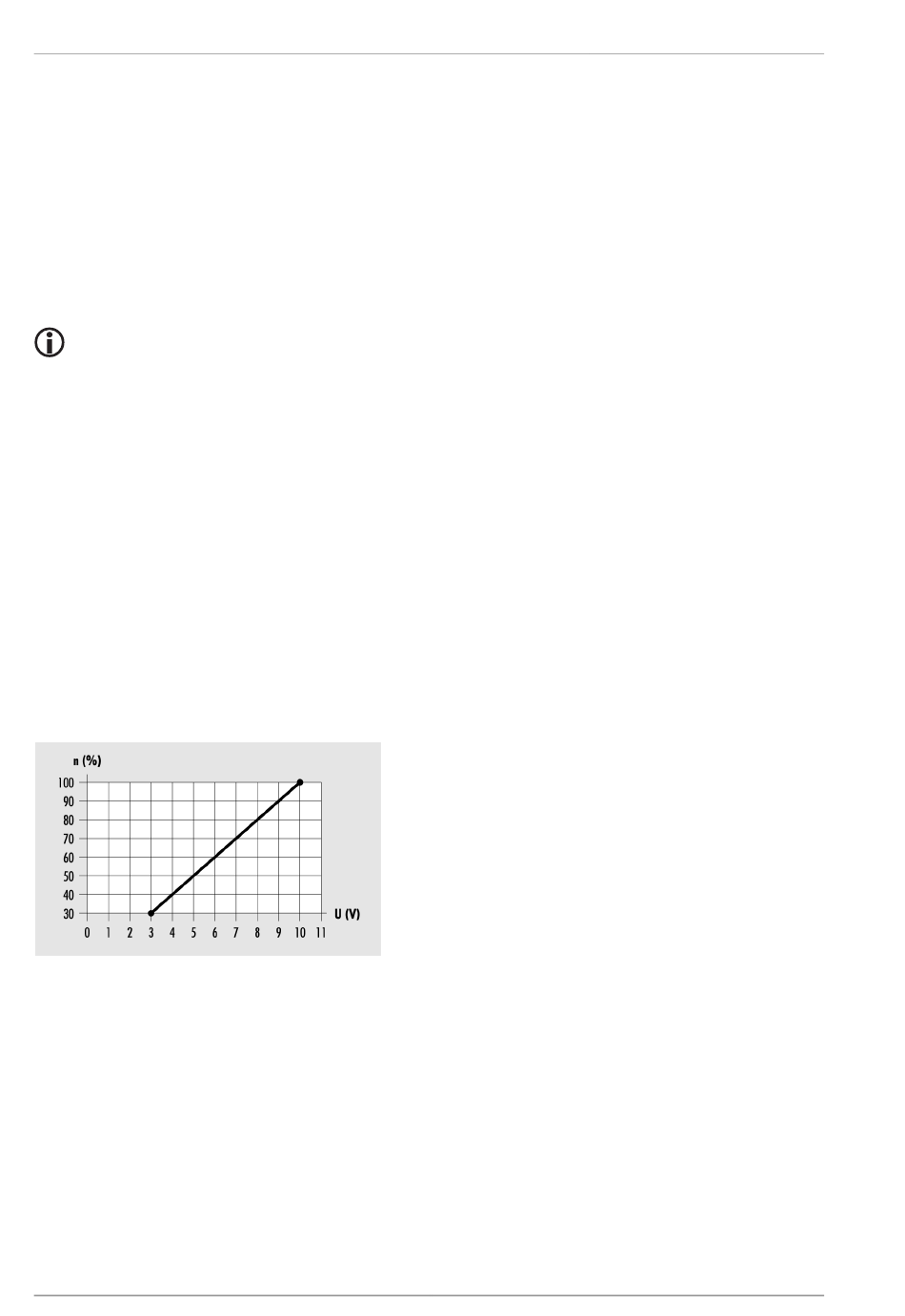

Das folgende Diagramm zeigt die Leistungskurve für Pumpensteuerung mit Analogsignal.
n (%) – Pumpenleistung
U (V) – Ausgangsspannung

HE-Pumpen mit PWM-Signal steuern

Bei der Pumpensteuerung mit PWM-Signal gibt der Regler an den Klemmen HE1, HE2 und
HE3 ein PWM-Signal (Pulsweitenmodulations-Signal) aus. Das PWM-Signal kann normal
(nicht invertiert) oder invertiert ausgegeben werden.
Bei der Pumpensteuerung mit nicht-invertiertem PWM-Signal entspricht die Solldrehzahl
der Pumpe (0–100 %) dem PWM-Signal (0–100 %). Das folgende Diagramm zeigt die
Leistungskurve für Pumpensteuerung mit nicht invertiertem PWM-Signal.
