Multifunktionsregler (MFR) einstellen

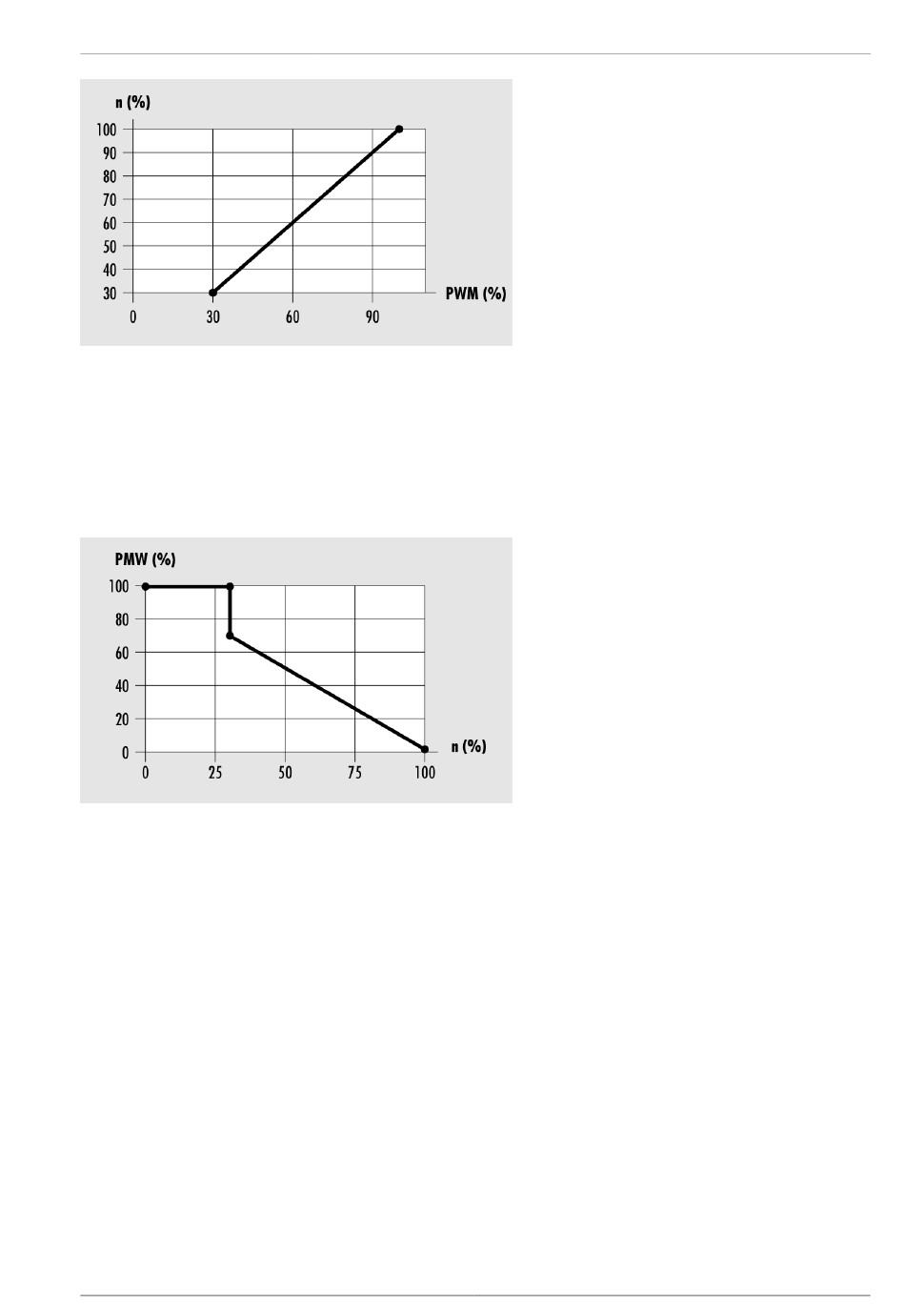

n (%) – Solldrehzahl der Pumpe
PWM (%) – nicht invertiertes PWM-Signal
Bei der Pumpensteuerung mit invertiertem PWM-Signal entspricht die Solldrehzahl der
Pumpe (0–100 %) dem PWM-Signal (100–0 %. Das folgende Diagramm zeigt die
Leistungskurve für Pumpensteuerung mit invertiertem PWM-Signal bei minimaler
Pumpenleistung von 30 %.
PWM (%) – invertiertes PWM-Signal
n (%) –vom Regler ausgegebene Pumpendrehzahl
5.19 Logische Verknüpfung einstellen
Prinzipiell kann jeder MFR mit anderen Ausgängen verknüpft werden. Somit wird der
Status eines anderen Ausgangs den Regelvorgang des jeweiligen MFR beeinflussen.
Beispiel mit UND-UND Logik für MFR R3:
49
