dirna Bergstrom bycool INTEGRAL Power Montage Seite 4

INTEGRAL POWER
ES

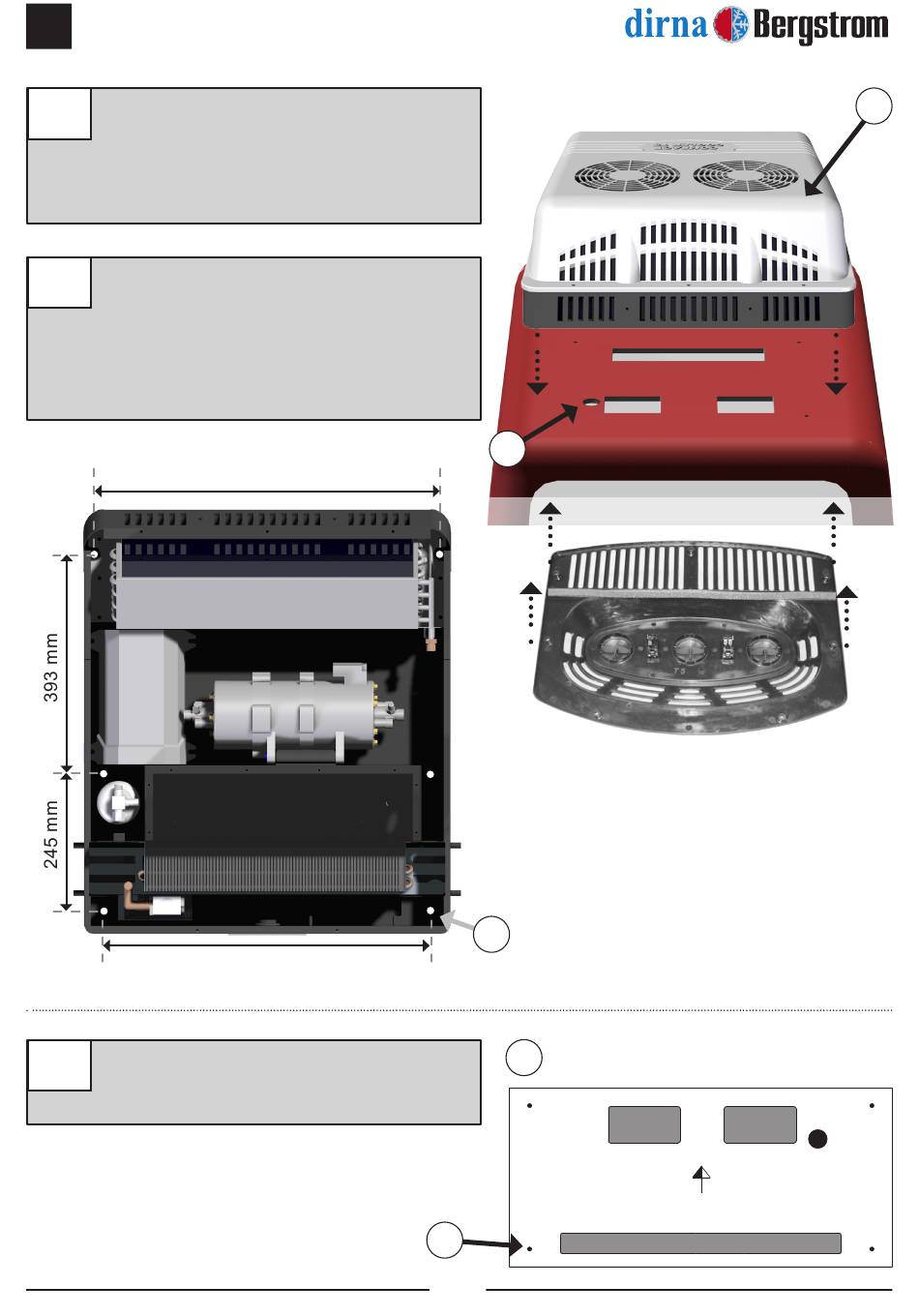

Posicionar el equipo Integral Power sobre
1
el techo, teniendo en cuenta que la posición
final debe corresponder con el frente
suministrado procurando que quede sobre
superficie plana.
Una vez definida la posición, quitar la carcasa
2
y marcar (6) taladros (Y) seguidamente hacer
coincidir los (4) taladros de la plantilla con (4)
taladros traseros del techo (figura 3).
Tener en cuenta la flecha que indica el
sentido de la marcha.
Marcar los cortes y taladros y proceder a
3
realizarlos (proteger los cantos cortados con
antioxidante).
620 mm
585 mm
T
Y
3
Ø 7 (4)
SENTIDO DE MARCHA
Y
4
®
1
Ø 32
